6-17 Board 定义 < 取消 > 按钮 不储存直接关闭画面。 6.3. 基准符号 ( Fiducial Mark) 设定 PCB 上有基准点标记时， 设定基准点标记的位置和标记的数据。 Fiducial Mark 为识别、 补正 PCB 歪扭的 PCB 上的 Mark 。 如果没有 Fiducial Mar k 的 PCB ， 则相 对降低贴装程度。 点击 < 基准标记 > 按钮时， 显 示以下画面。
6-16
Fast Chip Shooter SM471 PLUS Administrator’s Guide
下画面。
示教处于决定偏移位置上的小型PCB原点。 示教完后按下” 输入”键时，显
示以下画面。
按下” 输入” 键时，结束多片PCB 的偏移量示教。
<应用> 按钮
在这个领域，利用所设定的各项数据，自动生成多片PCB的数据。
<5. 增加值> 领域
设定给<1. 应用>领域的滑移行需追加的X, Y, R值。设定追加值后，单击” 增加”
按钮时，就给滑移行追加设定值。
<排列跳跃工具> 领域
全部跳过：Array PCB内的所有区块都忽略(Skip)元件贴装作业。
全部贴装：Array PCB内的所有区块都进行元件贴装作业。
跳过：对于《拼板号》(编辑框)内输入的号码所对应的区块元件，不进行贴装
作业。
贴装：对于《拼板号》(编辑框)内输入的号码所对应的区块元件，进行贴装作
业。
<确定> 按钮
储存后关闭画面。
6-17
Board
定义
<取消> 按钮
不储存直接关闭画面。
6.3. 基准符号(Fiducial Mark)设定
PCB上有基准点标记时，设定基准点标记的位置和标记的数据。
Fiducial Mark为识别、补正PCB歪扭的PCB上的Mark。如果没有Fiducial Mark的
PCB，则相对降低贴装程度。

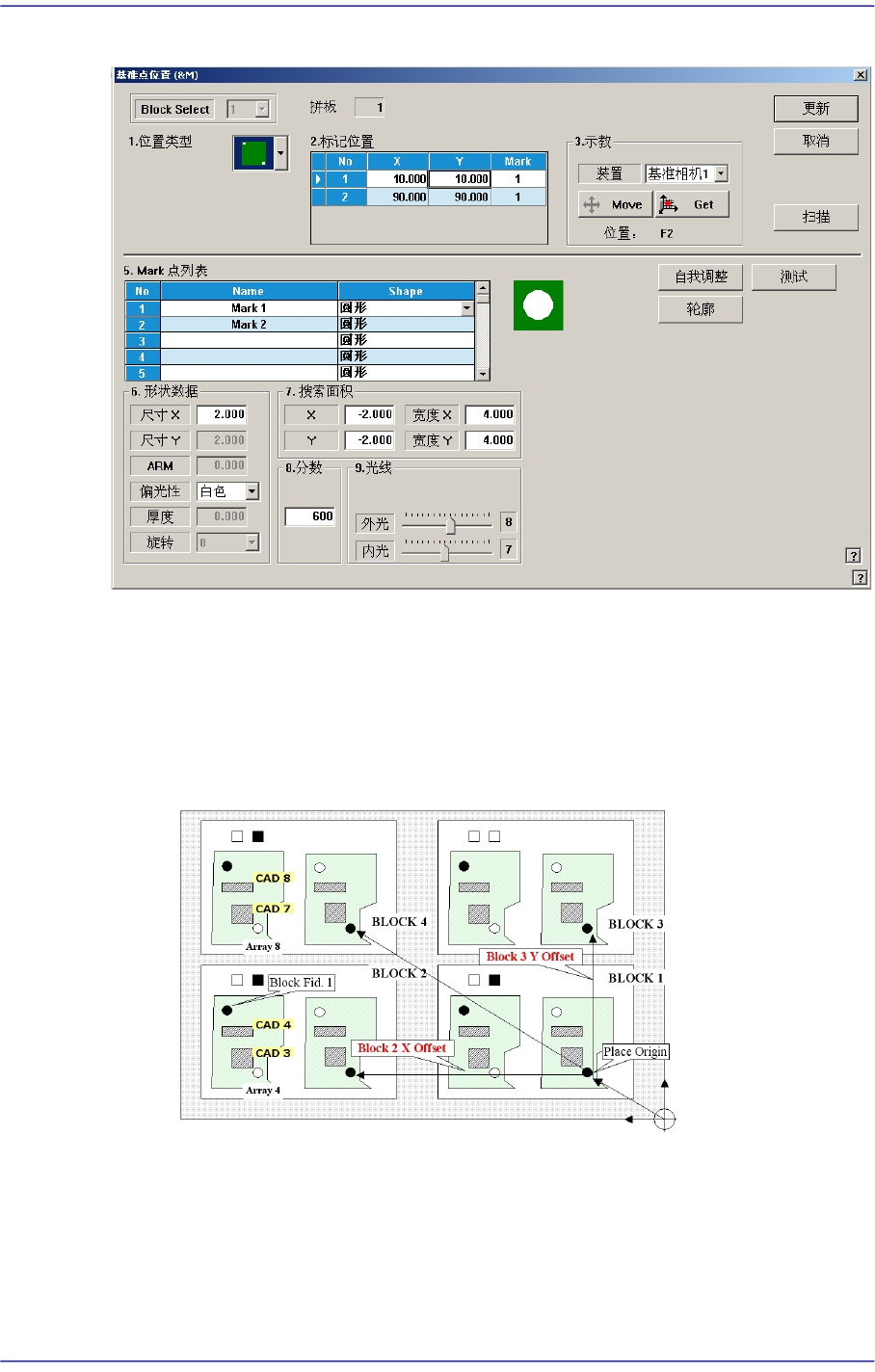

点击<基准标记>按钮时，显示以下画面。
6-18
Fast Chip Shooter SM471 PLUS Administrator’s Guide
图
6.4 . “
基准点位置
”
对话框
(
位置形式为
”None”
的状态
)
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 位置类型> 组合框
Fiducial Mark可选择使用1点, 2点, 3点。 选择1点时, 可补正PCB的X、Y歪扭，
但很难补正Theta（角度）。
即PCB外围切削部分非常精密或Fiducial Mark只有1点时使用。不普遍使用。
2点时, 可补正PCB的X, Y, Theta。是最普遍使用的方法。
