6-34 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 6.5. 接受标记 ( Accept Mark) 设置 用来区分安装 s 的 PCB 的合 格与否的标记为 坏标记。 坏标记 对不合格品作标记， 但 可接受标记对不合格不作标记， 同 时设备只对可接受标记标记的 PCB 进行作业。 点击 < 接受标记 > 按钮时， 显 示以下编辑可接受标记数据的对话框。 图 6…
6-33
Board
定义
<8. 参数> 领域
<门槛> 编辑框
通过’SMVision’窗口显示的影象由各个像素构成。各个像素因显示亮度不
同，有 0~255的固有值。
在这里’Threshold Value’是指区分各个像素识别成白色还是黑色的临界值。
设置检查Bad Mark时借以判断图像像素为黑(Black)或白(White)的临界值。
例如，<Bad Mark>设置为”Black”时，如果 <Threshold>值为100，则Vision
Image中100以下的值全部被识别为Black；<Bad Mark>设置为”White”时，
如果<Threshold>值为100，则Vision Image中100以上的值全部被识别为
White。
<真实显示/二元的 > 按钮
通过’SMVision’窗口显示的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI识别的、适用Threshold的影象
(Binary)。
<亮度> 领域
设定检查坏标记时的照明度。一般设定为7。实际的使用当中，根据PCB和
坏标记的状态可以适当调整照明度。
<测试> 按钮
利用已设定的标记的数据检查标记。通过它可以确认设定值是否正确。成功地
结束检查后显示以下的信息框。检查失败时，显示以下的信息框。
<确定> 按钮
储存坏标记的数据后，关闭”坏点位置” 对话框。坏点位置
<取消> 按钮
不储存坏标记的数据直接关闭”坏点位置”对话框。
6-34
Fast Chip Shooter SM471 PLUS Administrator’s Guide
6.5. 接受标记(Accept Mark)设置
用来区分安装s的PCB的合格与否的标记为 坏标记。坏标记 对不合格品作标记，但
可接受标记对不合格不作标记，同时设备只对可接受标记标记的PCB进行作业。

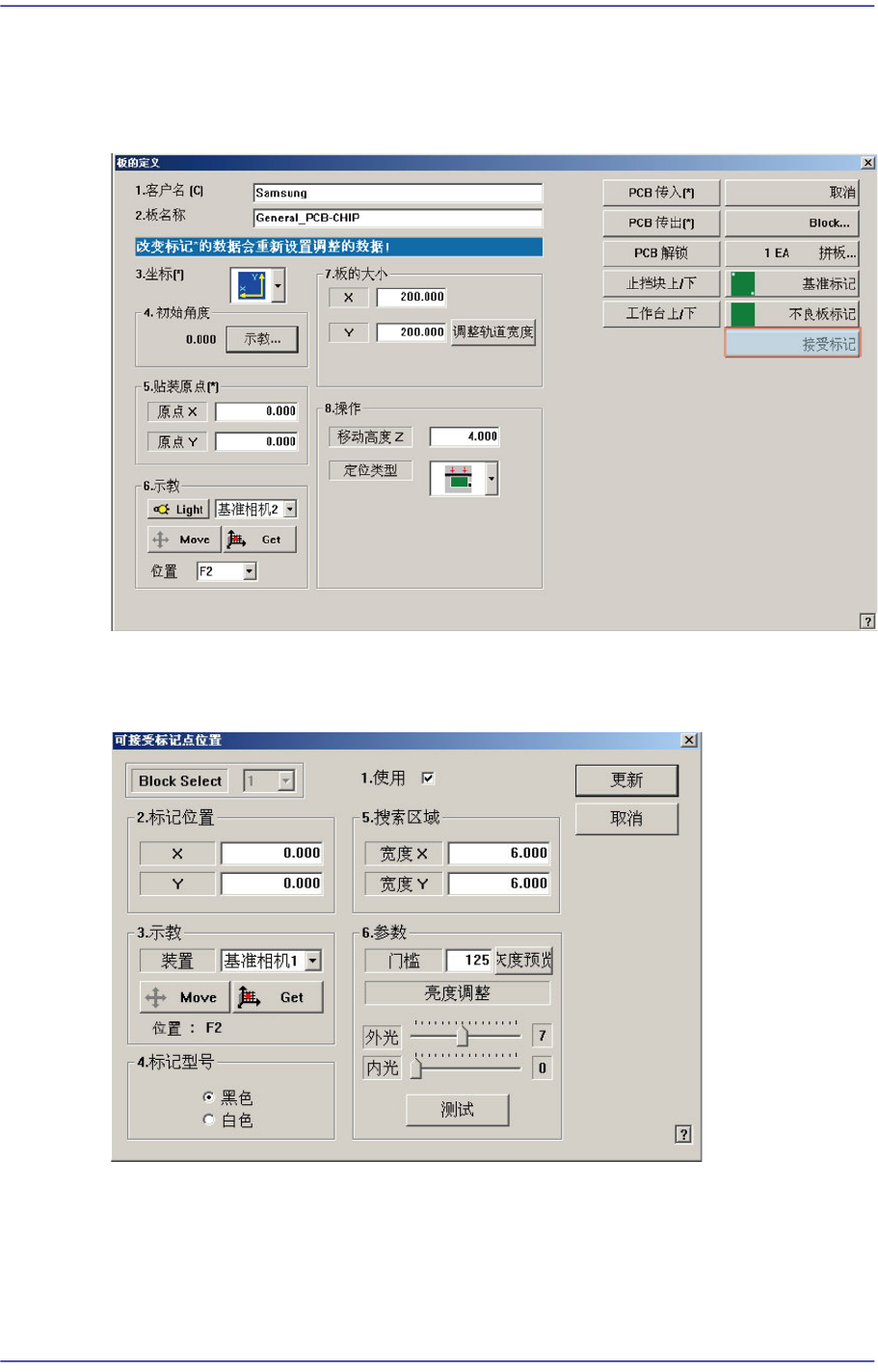

点击<接受标记>按钮时，显示以下编辑可接受标记数据的对话框。
图
6.8
可接受标记点位置
”
对话框
(
使用中状态
)
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
6-35
Board
定义
选择要设置的模型后，请设置其他的项目。
<1. 使用> 选择框
选择可接受标记的检查与否，或检查时使用。
<2. 标记位置> 领域
显示Accept Mark的坐标。
<3. 示教> 按钮
示教Accept Mark偏移。
<4. 标记型号> 领域
选择可接受基准点的颜色。可选择的可接受基准点的颜色如下。
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<5. 搜索区域> 领域
设定需检查 可接受基准点 的领域。它的主要使用目的为在一些特殊的PCB的周
围有类似标记的形状而防碍识别时，限定其检查范围。
<宽度X> 编辑框
设定在X轴的方向的检查范围。一般设定为6 mm。
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设定为6 mm。
<6. 参数> 领域
<门槛> 编辑框
通过SMVision’窗口显示的影象由各个像素构成。各个像素因显示亮度不
同，有 0~255的固有值。在这里‘Threshold Value’是指区分各个像素识别成白
色还是黑色的临界值。即检查 Accept Mark时，决定形象像素黑或白的临界
值。
例如Accept Mark设定为 “Black”时 Threshold值为100，在 Vision Image中
100以下的值全部识别为黑（ Black），Bad Mark设置为 “White”时 Threshold
值为 100，在 Vision Image中100以上的值全部识别为白（ White）。
<真实显示/二元的 > 按钮
通过SMVision’窗口显示的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI识别的、适用Threshold的影象
(Binary)。
<亮度调整> 领域
设定检查Accept Mark时的照明度。一般设定为7。实际的使用当中，根据
PCB和Accept
Mark的状态可以适当调整照明度。
