Fast Chip Shooter SM471 PLUS Administrator’s Guide
<测试> 按钮
利用设置的Accept Mark Align数据检查Accept Mark。可确认设定的 Accept
Mark数据是否正确。检查成功则显示如下消息框。
住 意 在编辑“板的”对话框当中转移到另外一个画面时，自动地储存所
编辑的内容。
<更新> 按钮
保存合格标示数据后关闭“可接受标记点位置”对话框。
<取消> 按钮
不保存合格标示数据后关闭“可接受标记点位置”对话框。
6-37
Board
定义
6.6. 2D Barcode
6.6.1. 环境设置
通过识别PCB上的条形码取得搬入设备的PCB的型号信息，可以联动LTS(Lot
Tracking System)后管理各PCB的生产履历。
2D Barcode使用时
”C:\SmartSM\bin\SmartSM.ini” 文件的[Option]项目中设置成IQFEEDER=1,
LotTracking=2。那么“Board Definition对话框的” ‘Barcode Position’ 按钮被激活。
1D Barcode使用时
”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项目中设置成IQFEEDER=1,
LotTracking=1。
Barcode 不使用时(Default设置)
”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项目中设置成IQFEEDER=0,
LotTracking=0。
请于完成环境设置文件的修改作业后执行“SmartSM.exe”。
6.6.2. Barcode Position
参考 在“系统设置”菜单的“选项设定”子菜单中的“一般”选项卡对
话窗口圈选了<Use 2D Barcode>复选框时，才能激活该功能。
6-38
Fast Chip Shooter SM471 PLUS Administrator’s Guide

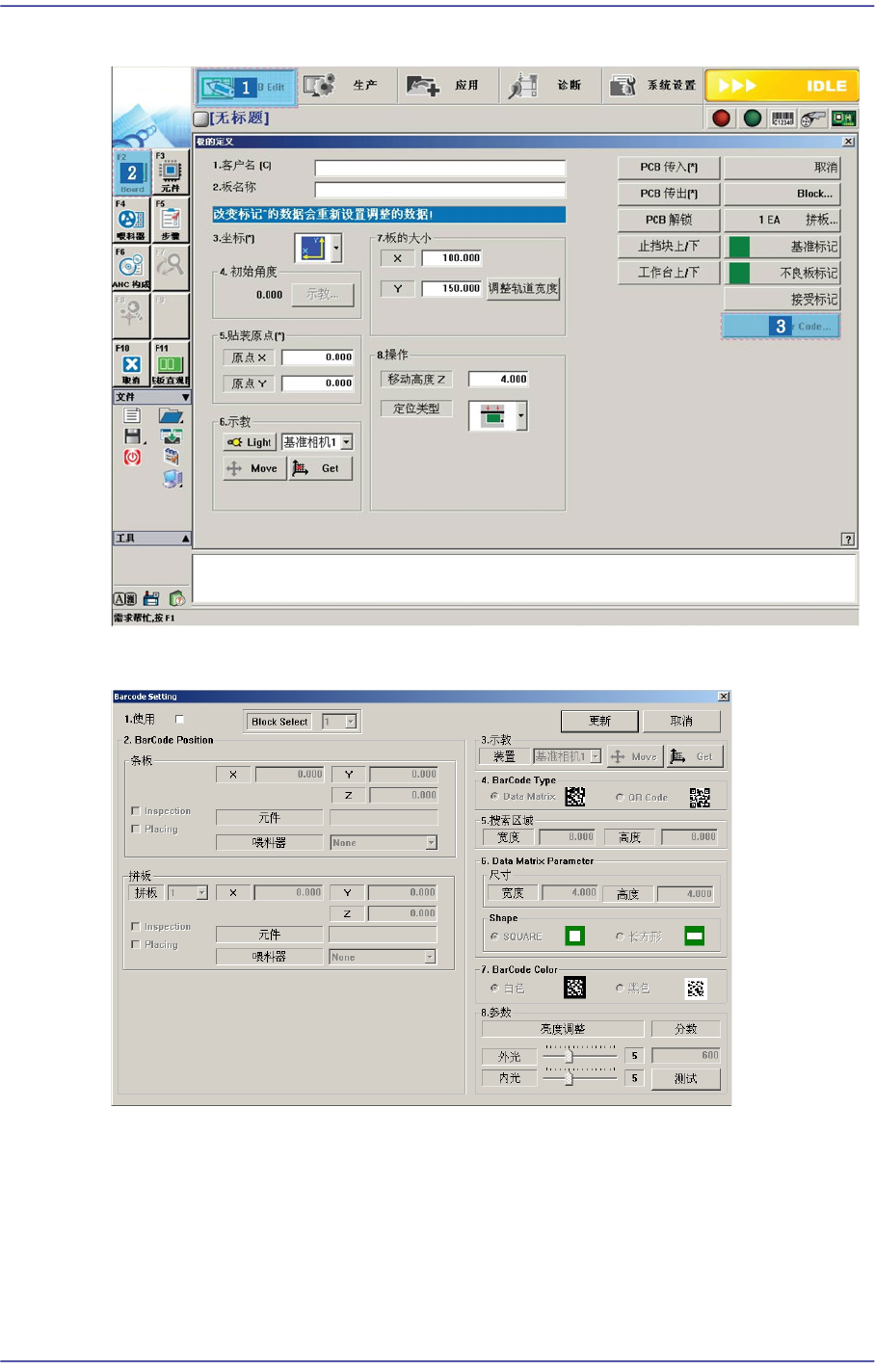

图
6.9 ‘Barcode Position’
对话框执行顺序
图
6.10 ‘Barcode Position’
对话框
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
