6-48 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide <4. Blcok P osition> 领域 在 <3. Block T ype> 组合框选择 Bl o ck PCB 的类型时 . 显示各 Block 贴装原点 的偏移坐标。 不对对应 B lock 进行作业时， 请选择 <Skip> 列。 <5. 示教 > 领域…
6-47
Board
定义

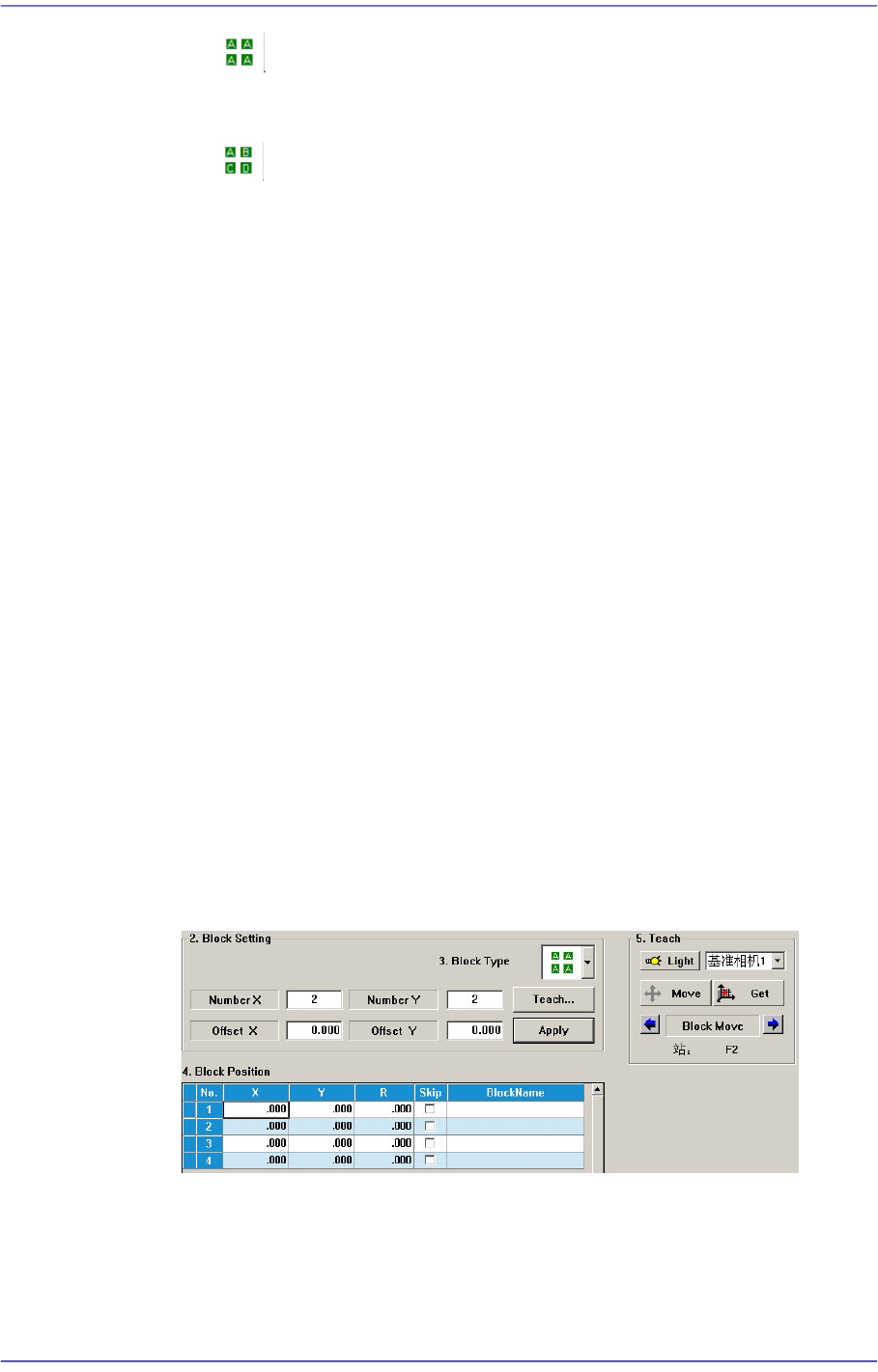

[Block PCB - Same Type]
Block的CAD(贴装点及部件)信息相同。
[Block PCB - Different Type]
Block的CAD（贴装点及部件）信息不同。
在<Model Type> 组合框选择Block PCB类型时。
像设置Array PCB一样设置Block。首先决定用多少个Block组成整体后，对基准
Block的贴装原点适用偏移设置整个Block的贴装原点偏移。
<Number X> 编辑框
输入X方向的Block数量。
<NumberY> 编辑框
输入Y方向的Block数量。
<偏移 X> 编辑框
以基准Block的贴装原点为基准输入X方向的 Offset。
<偏移 Y> 编辑框
以基准Block的贴装原点为基准输入Y方向的 Offset。
<示教> 按钮
以基准Block的贴装原点为基准示教XY的Offset
<应用> 按钮
根据已设置的X、Y Block数及X、Y Offset在<3.模型位置>领域中生成数
据。
6-48
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<4. Blcok Position> 领域
在<3. Block Type> 组合框选择Block PCB的类型时.
显示各Block贴装原点的偏移坐标。不对对应Block进行作业时，请选择<Skip>
列。
<5. 示教> 领域
只有在<Model Type>组合框中选择Block PCB类型时显示在对话框。
示教各Block的贴装原点偏移。确认通过Block Offset示教自动设置的各Block贴
装原点偏移坐标，若位置不同请进行修改。
各Block贴装原点偏移的示教顺序
选择Block PCB搬入的作业站相应的fiducial camera。
在<4.Model Position>领域选择Block贴装原点偏移坐标。
单击<移动>按钮移动到当前设置的相应位置。
单击<登录坐标>按钮输入当前的坐标。
<更新> 按钮
保存相关B模型设置数据后关闭”PCB模型”对话框。
<取消> 按钮
不保存相关B模型设置数据关闭”PCB模型”对话框。
7-1
元件的登记
第7章. 元件的登记
用于登记PCB作业必要的部件、编辑与部件有关的数据。
部件数据由“识别数据”和“共同数据” 构成。
调校数据
由有部件识别相关的信息构成。
公共数据
是由供应部件的供应装置和适用于部件吸附及贴装的Nozzle还有空压条件及驱
动速度相关的参数组成。
MMI管理的部件数据都有 PCB Part, Local Part Library, Standard Part DB 。
PCB Part: 登记在PCB文件的部件。
Local Part DB [UPD.mdb]: MMI安装在设备后登记的部件。
Standard Part DB [STDUPD.mdb]: 管理安装MMI时同时设置的部件数据的DB部
件数据的构造如下。
各PCB管理该PCB上作业的所有部品的元件数据，而且把部品数据储存在设备的
Local Part DB。
编辑新的PCB的部品数据时可以拷贝使用储存在Local Part DB的部品数据。
编辑Local Part DB上没有的新的部品数据时，如果Local Part DB上有类似的部品，
可以把这个部品的数据从Local Part DB拷贝后编辑，或从
标准 Part DB拷贝标准部品数据后编辑。
标准 Part DB是对一般常用的
元件的数据由设备的开发厂商提供的DB。以下图示，表达各部品数据之间的相互关
系。
图
7.1
部品的
DB
之间的关系
适用于所有的PCB 在各PCB管理 在各装备管理
1) 生成新部品
2) 储存
3) 拷贝
