<4. Blcok Position> 领域
在<3. Block Type> 组合框选择Block PCB的类型时.
显示各Block贴装原点的偏移坐标。不对对应Block进行作业时，请选择<Skip>
列。
<5. 示教> 领域
只有在<Model Type>组合框中选择Block PCB类型时显示在对话框。

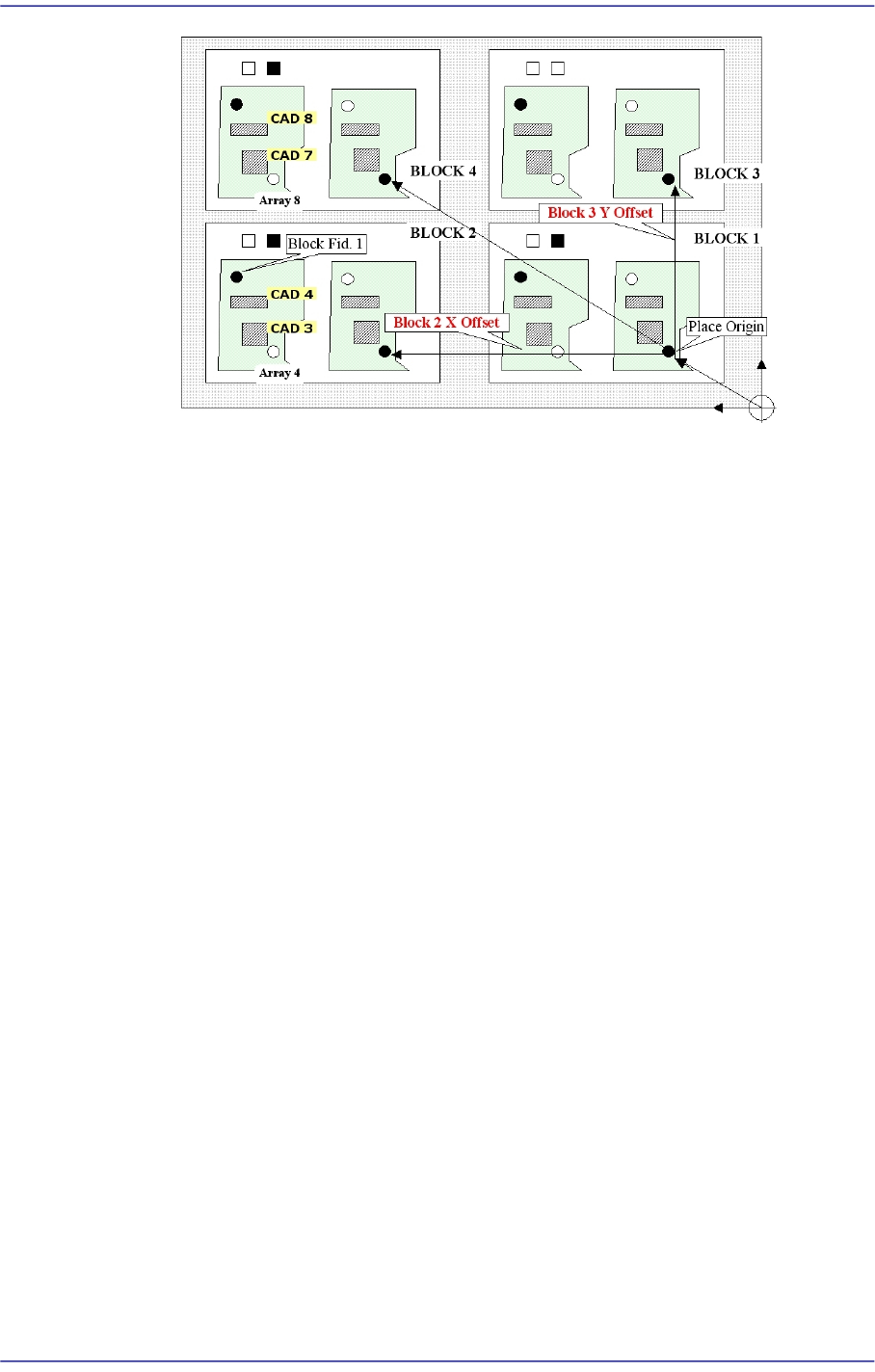

示教各Block的贴装原点偏移。确认通过Block Offset示教自动设置的各Block贴
装原点偏移坐标，若位置不同请进行修改。
各Block贴装原点偏移的示教顺序
选择Block PCB搬入的作业站相应的fiducial camera。
在<4.Model Position>领域选择Block贴装原点偏移坐标。
单击<移动>按钮移动到当前设置的相应位置。
单击<登录坐标>按钮输入当前的坐标。
<更新> 按钮
保存相关B模型设置数据后关闭”PCB模型”对话框。
<取消> 按钮
不保存相关B模型设置数据关闭”PCB模型”对话框。
7-1
元件的登记
第7章. 元件的登记
用于登记PCB作业必要的部件、编辑与部件有关的数据。
部件数据由“识别数据”和“共同数据” 构成。
调校数据
由有部件识别相关的信息构成。
公共数据
是由供应部件的供应装置和适用于部件吸附及贴装的Nozzle还有空压条件及驱
动速度相关的参数组成。
MMI管理的部件数据都有 PCB Part, Local Part Library, Standard Part DB 。
PCB Part: 登记在PCB文件的部件。
Local Part DB [UPD.mdb]: MMI安装在设备后登记的部件。
Standard Part DB [STDUPD.mdb]: 管理安装MMI时同时设置的部件数据的DB部
件数据的构造如下。
各PCB管理该PCB上作业的所有部品的元件数据，而且把部品数据储存在设备的
Local Part DB。
编辑新的PCB的部品数据时可以拷贝使用储存在Local Part DB的部品数据。
编辑Local Part DB上没有的新的部品数据时，如果Local Part DB上有类似的部品，
可以把这个部品的数据从Local Part DB拷贝后编辑，或从
标准 Part DB拷贝标准部品数据后编辑。
标准 Part DB是对一般常用的
元件的数据由设备的开发厂商提供的DB。以下图示，表达各部品数据之间的相互关
系。

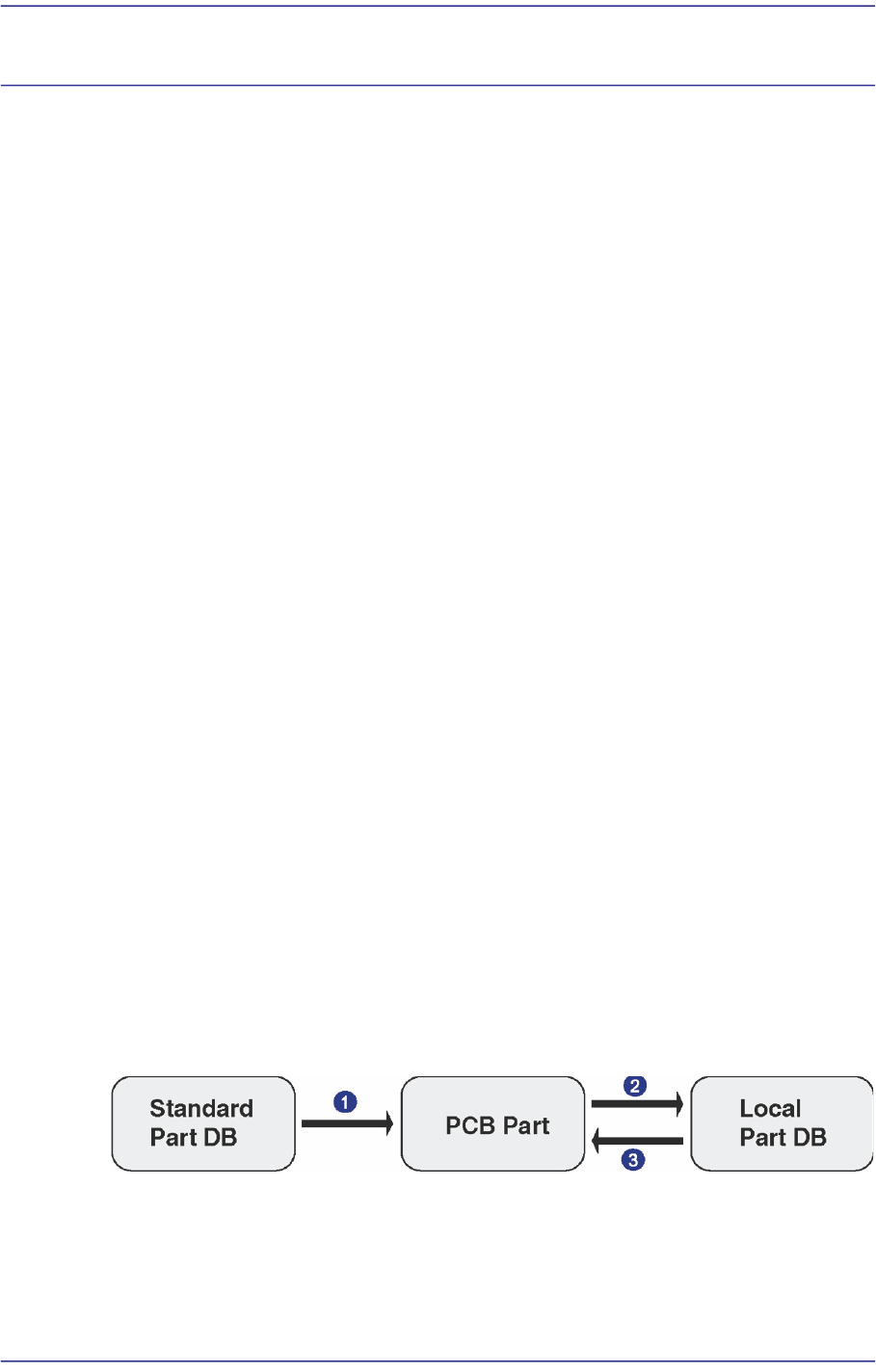

图
7.1
部品的
DB
之间的关系
适用于所有的PCB 在各PCB管理 在各装备管理
1) 生成新部品
2) 储存
3) 拷贝
7-2
Fast Chip Shooter SM471 PLUS Administrator’s Guide
选择’元件’子菜单时的初始画面如下。
图
7.2 “
元器件
”
对话框
<1. PCB元件清单> 领域
显示现在已经登记的部品清单。
<Part> 列
显示部品的名称。
<Feeder> 列
表示供应部品的Feeder种类。
<Nozzle> 列
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
<Aligner> 列
表示识别部件时使用的照相机。
<Part Group> 列
表示部品的 Part Group。
<Skip> 列
选择此选择框， PCB 作业时相应部件被除外。
<2. 元件库> 领域
显示设备管理的Local Part DB的部品清单。
<校正类型> 组合框
