7-6 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 住 意 在编辑 ” 元件 ” 对话框当中转移到另外一个画面时， 自动地储存所 编辑的内容。 < 多厂商 > 按钮 在针对一个元件使用多个制造厂商的元件生产 PCB 时使用该功能。 登记替代元件 (Sub Part) ， 在 PCB 贴装元件时可以自动使用替代元件进行作业。
7-5
元件的登记
<搜索> / <搜索结果> 领域
<Part Name> 编辑框中输入所要查找部件的名称，再点击 <搜索>按钮，
则搜索部件DB信息其结果显示在 <搜索结果> 领域。
<增加侧倾> 按钮
选择<搜索结果> 领域显示的搜索结果部件，再点击此按钮，则把相应部
件添加在 “Part”对话框的 PCB Part List。
<Copy to PCB Part> 按钮
把在<2. 元件库>领域的 <元件清单>选择的部品清单拷贝到<1. PCB元件清单>
领域。 也就是说，在Local Part DB中的部件复制到PCB Part中。
<Copy to Local Part DB> 按钮
把在<1. PCB 元件清单>领域选择的部品数据拷贝到Local Part DB。 也就是说，
PCB Part的部件复制到Local Part DB。
<Copy All to Local Part DB> 按钮
把<1. PCB元件清单>领域的所有部品数据拷贝到Local Part DB。
<新建元件…> 按钮
登记新部件。详细事项请参照 “7.1
新部件的登记
“。
<编辑…> 按钮
编辑所选择的部品数据。
<相同…> 按钮
拷贝所选择的部品数据。此时应设定新的部品名称。
<拷贝> 按钮
拷贝从元件目录箱中选择的部品信息。
<粘贴> 按钮
把拷贝的部品信息粘贴到元件目录箱。
<删除> 按钮
删除从元件目录箱中选择的部品。
<取消> 按钮
取消所编辑内容。
7-6
Fast Chip Shooter SM471 PLUS Administrator’s Guide
住 意 在编辑”元件”对话框当中转移到另外一个画面时，自动地储存所
编辑的内容。

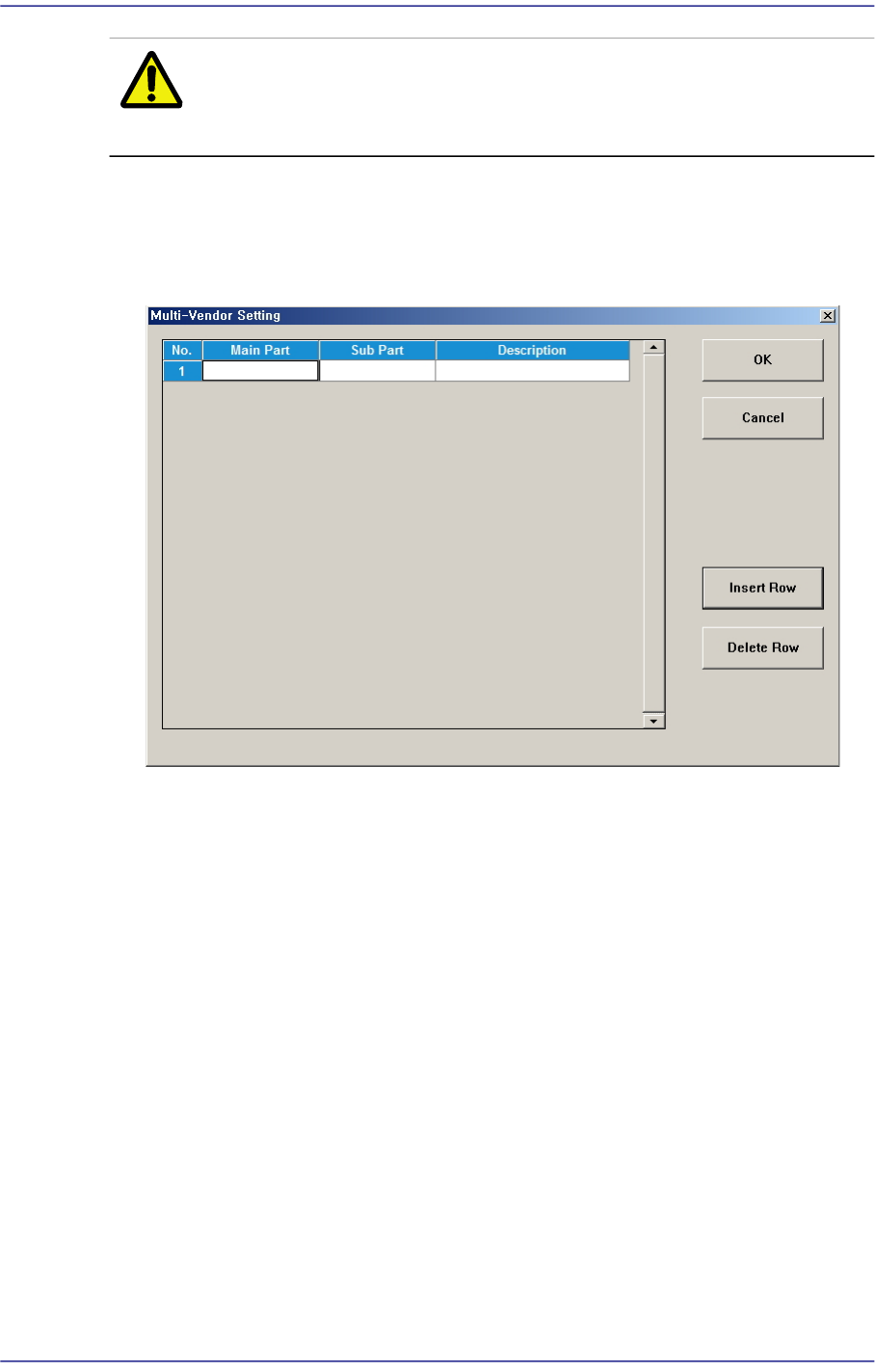

<多厂商> 按钮
在针对一个元件使用多个制造厂商的元件生产PCB时使用该功能。
登记替代元件(Sub Part)，在PCB贴装元件时可以自动使用替代元件进行作业。
7-7
元件的登记
7.1. 新部件的登记

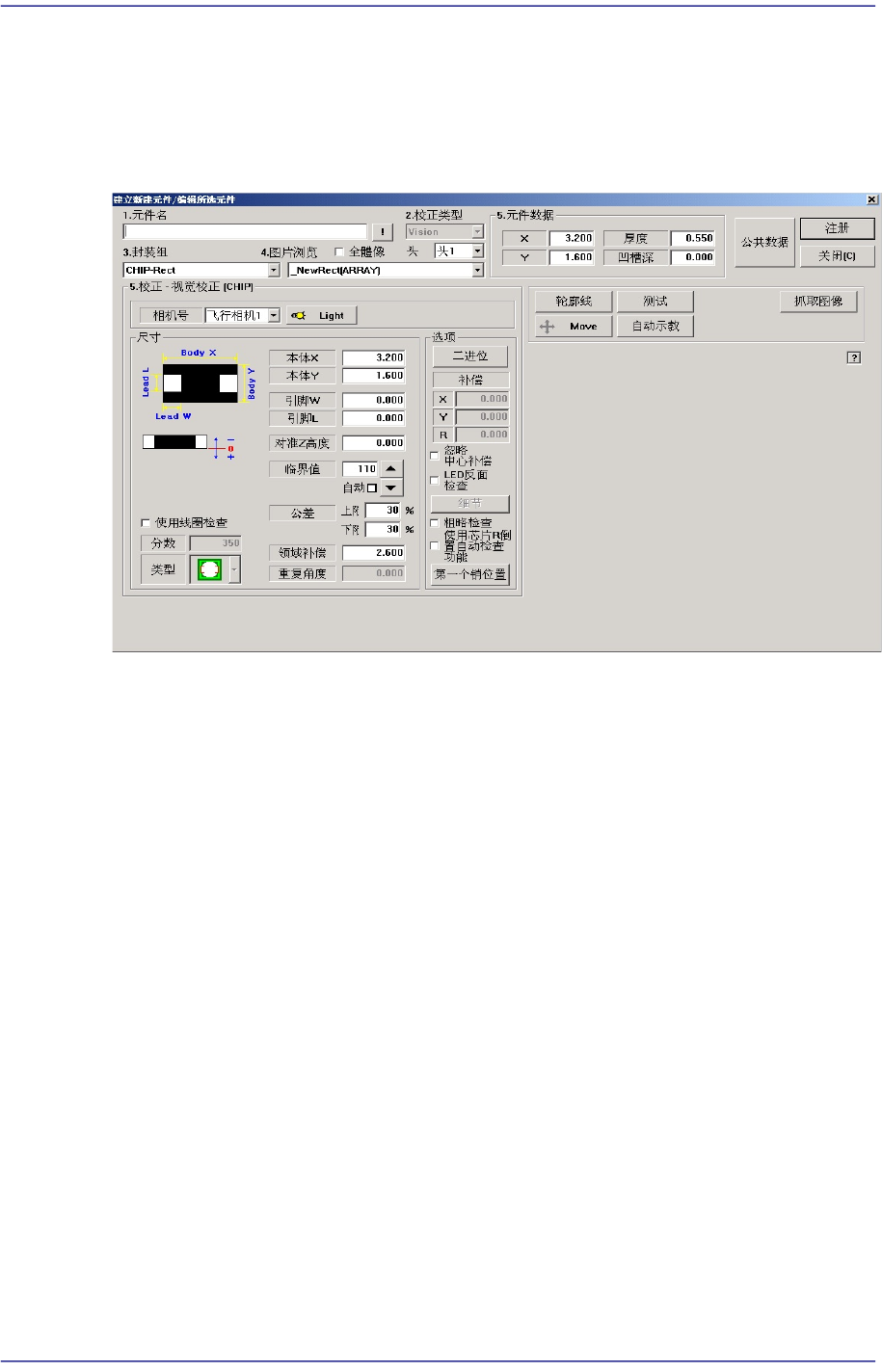

它执行登记新的部品的功能。 “Parts” 对话框中点击 <新建元件…> 按钮则显示如下
对话框。
图
7.3 “
建立新的元件
/
编辑所选元件
”
对话框
<1. 元件名> 编辑框
设定元件的名称。 元件名称无法输入英文32个字符 (国文16个字符) 以上。
(使用相同 功能时，从其它PCB 文件获得部品信息)
<2. 校正类型> 组合框
选择校正类型 。 自动设置为 “Vision”。
<3. 封装组> 组合框
选择部品组 。
<Package List> 目录箱
显示在<2. 校正类型>和<3. 封装组>选择的数据相对应的部品数据清单。
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
