7-10 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 显示目前设定的单位系统。 按钮 按照在 <Load Default Data Level> 选择框选择的项把元件数据初始化。 1: 复选框 <Load Default Data Le vel> 选择框 请选择贴装元件时优先适用的视觉算法。 High-Performance 优先考虑生产性…
7-9
元件的登记

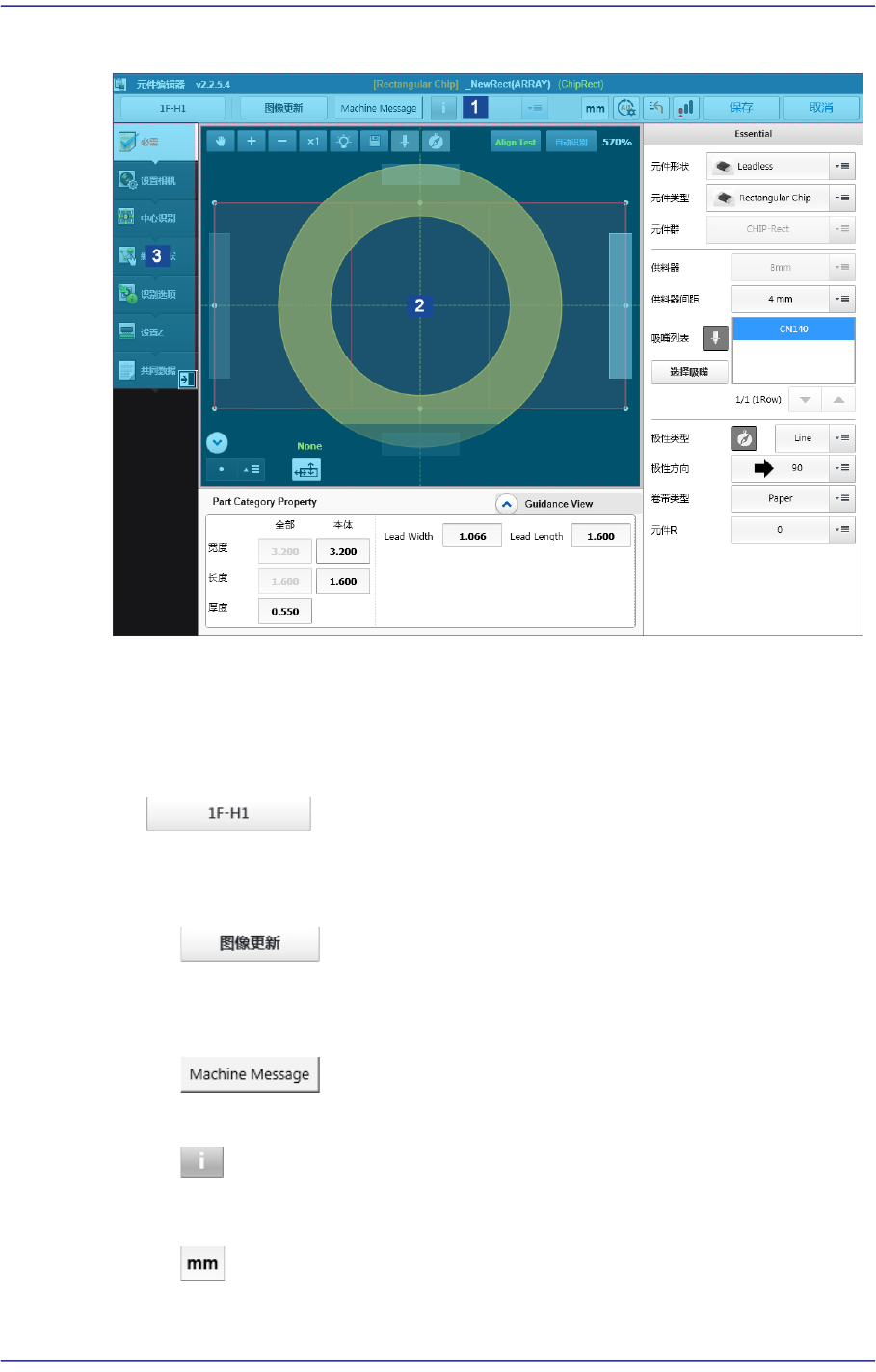

7.2.1. 画面配置
1:
主题
2:
视觉窗
3:
元件参数
<选择头部> 按钮
选择用于吸取元件的贴装头。
<图像更新> 按钮
把显示在视觉窗的元件图像刷新。
<Machine Message> 按钮
将实行一种用来查看发生在设备的错误消息的对话框。
按钮
可以输入该元件的附加说明。
Caption按钮
7-10
Fast Chip Shooter SM471 PLUS Administrator’s Guide
显示目前设定的单位系统。
按钮
按照在<Load Default Data Level>选择框选择的项把元件数据初始化。
1:
复选框
<Load Default Data Level> 选择框
请选择贴装元件时优先适用的视觉算法。
High-Performance
优先考虑生产性地把元件的各参数初始化时选择。
Safety-Mounting
为了尽量防止元件的吸取及贴装错误而把元件的各参数初始化时选
择。
‘ 复选框' 群
选择需要初始化成默认值的参数。
按钮
把修改过的元件数据恢复到修改前的数据。
按钮
以等级显示出元件登记状态。
7-11
元件的登记
PCB生产过程中使用过的元件。
在T-ELITE与设备的MMI中通过了元件识别测试的元件。
在T-Solution生成PCB程序时临时登记的元件，是从标准元件DB复制的
元件。
<保存> 按钮
保存所编辑的元件的数据后关闭话框。
<取消> 按钮
不保存所编辑的元件的数据并关闭话框。
“视觉窗” 领域
显示出元件的图像及形状。
