7-11 元件的登记  PCB 生产过程中使用过的元件。  在 T -ELITE 与设备的 M MI 中通过了元件识别测试的元件。  在 T -Solution 生成 PCB 程序时临时登记的元件，是从标准元件 DB 复制的元件。  < 保存 > 按钮保存所编辑的元件的数据后关闭话框。  < 取消 > 按钮不保存所编辑的元件的数据并关闭话框。  “ 视觉窗 ” 领域显示出元件的图像及形状…

7-10

Fast Chip Shooter SM471 PLUS Administrator’s Guide

显示目前设定的单位系统。

 按钮

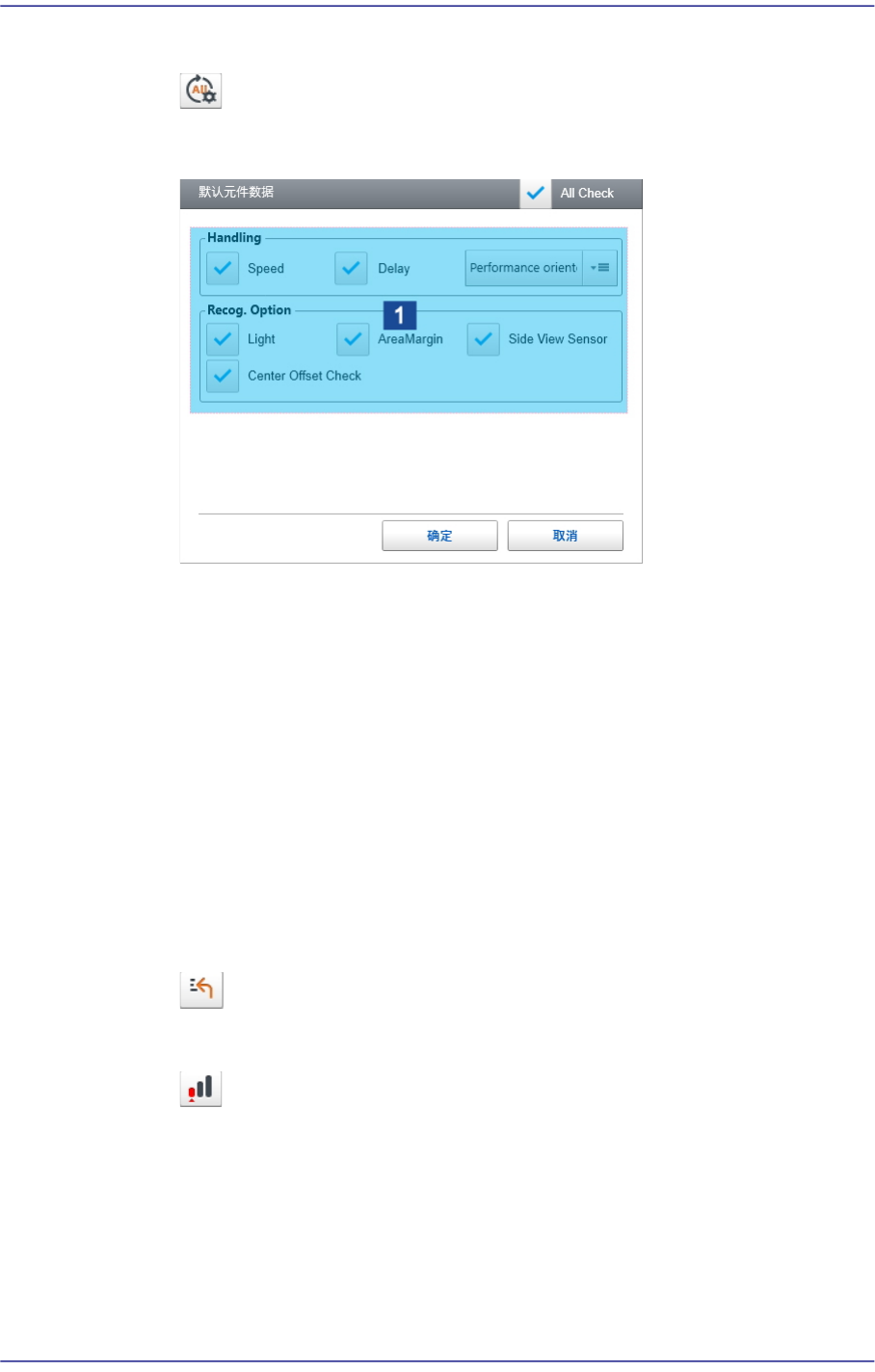

按照在<Load Default Data Level>选择框选择的项把元件数据初始化。

复选框

 <Load Default Data Level> 选择框

请选择贴装元件时优先适用的视觉算法。

 High-Performance

优先考虑生产性地把元件的各参数初始化时选择。

 Safety-Mounting

为了尽量防止元件的吸取及贴装错误而把元件的各参数初始化时选

择。

 ‘ 复选框' 群

选择需要初始化成默认值的参数。

 按钮

把修改过的元件数据恢复到修改前的数据。

 按钮

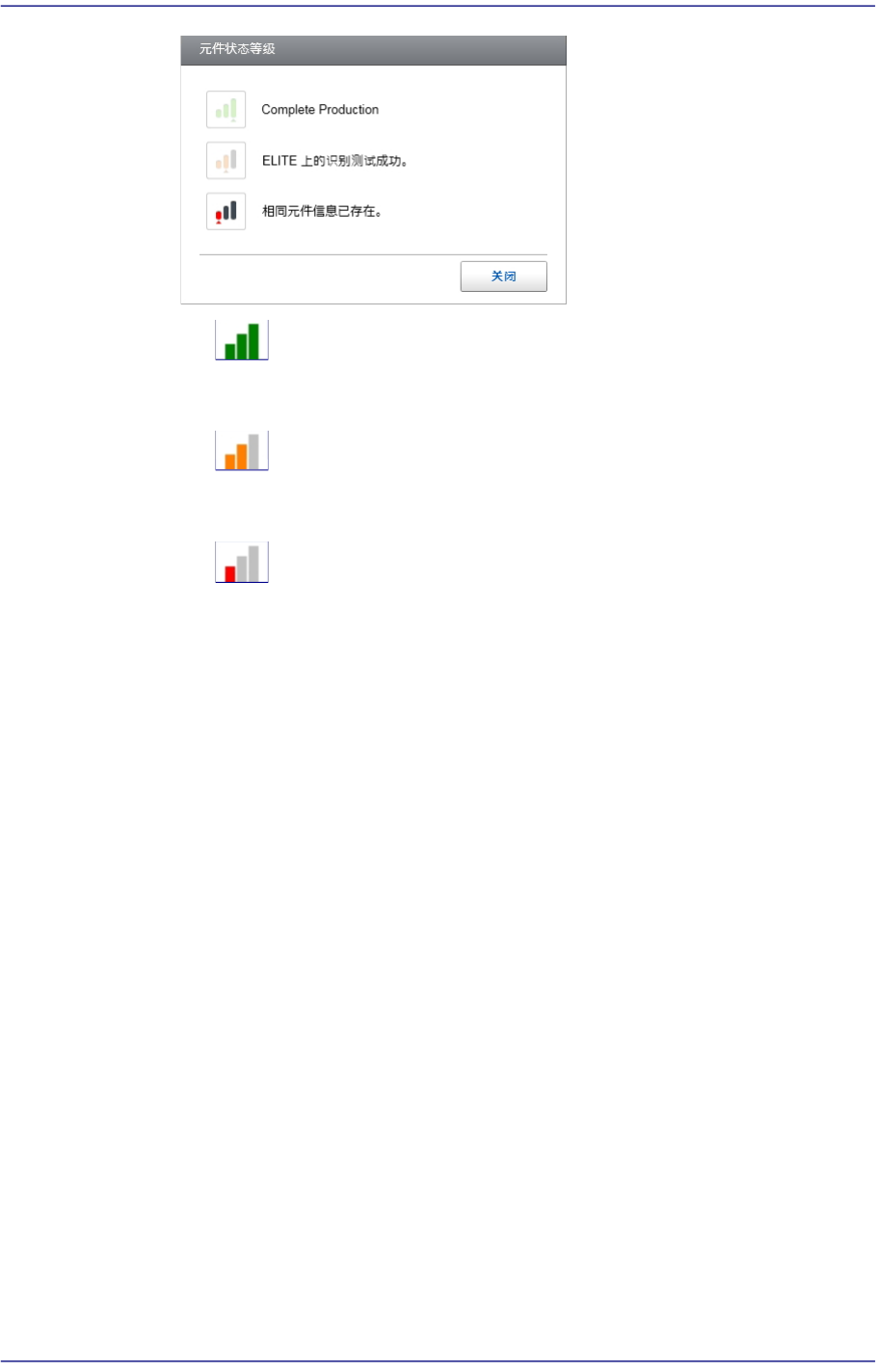

以等级显示出元件登记状态。

7-11

元件的登记



PCB生产过程中使用过的元件。



在T-ELITE与设备的MMI中通过了元件识别测试的元件。



在T-Solution生成PCB程序时临时登记的元件，是从标准元件DB复制的

元件。

 <保存> 按钮

保存所编辑的元件的数据后关闭话框。

 <取消> 按钮

不保存所编辑的元件的数据并关闭话框。

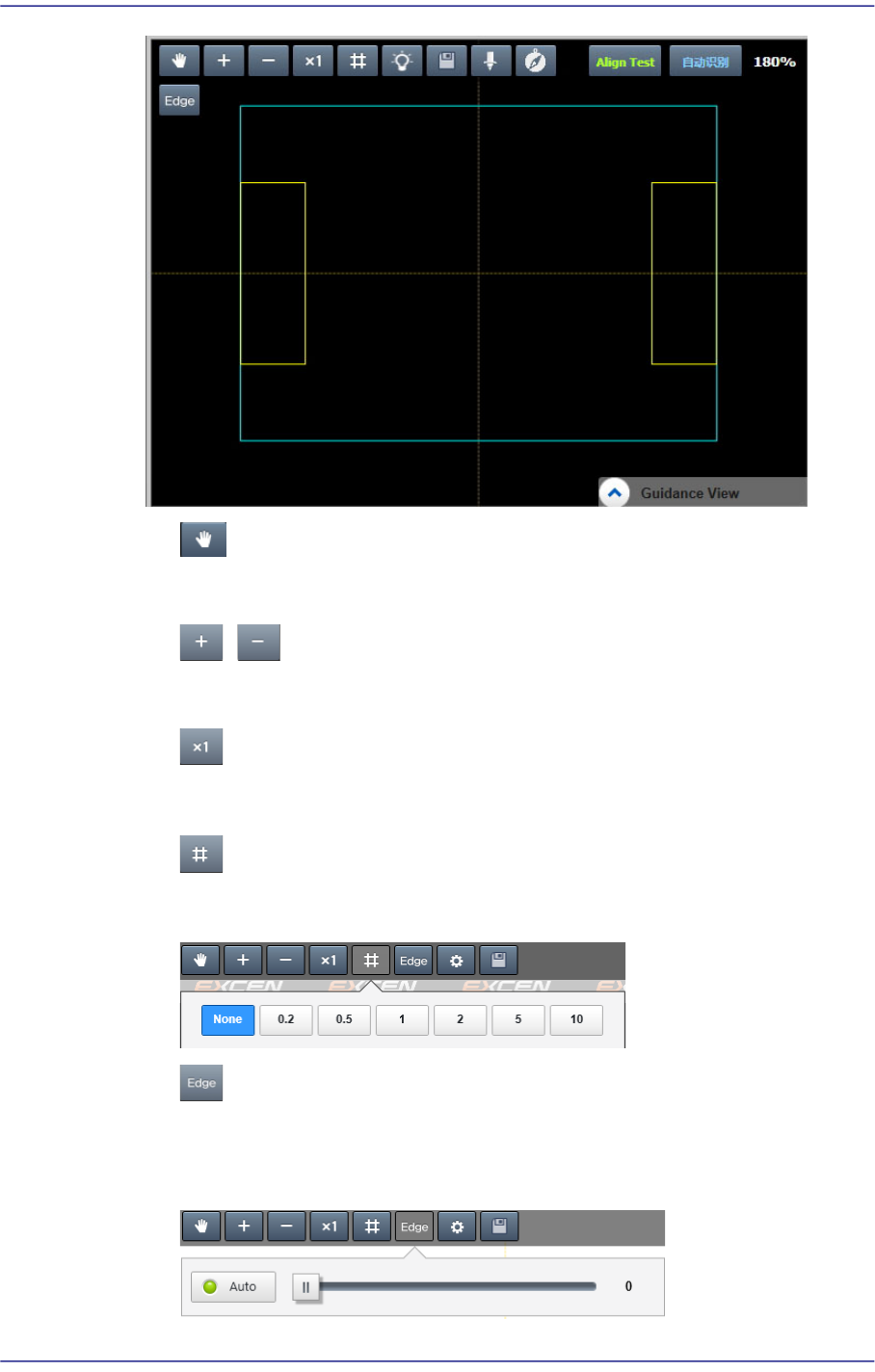

 “视觉窗” 领域

显示出元件的图像及形状。

7-12

Fast Chip Shooter SM471 PLUS Administrator’s Guide

 按钮

在选择了该按钮的状态下可以利用鼠标移动视觉图像。

 / 按钮

缩放视觉图像。

 按钮

以100%尺寸显示视觉图像。视觉窗的右上角以%显示图像尺寸。

 按钮

设定视觉窗的格子间隔。所设定的值的单位是mm。

 按钮

单击该按钮就会按照下列顺序显示视觉图像。

实际影像 黑白影像 边缘影像? 际影像
