7-18
Fast Chip Shooter SM471 PLUS Administrator’s Guide

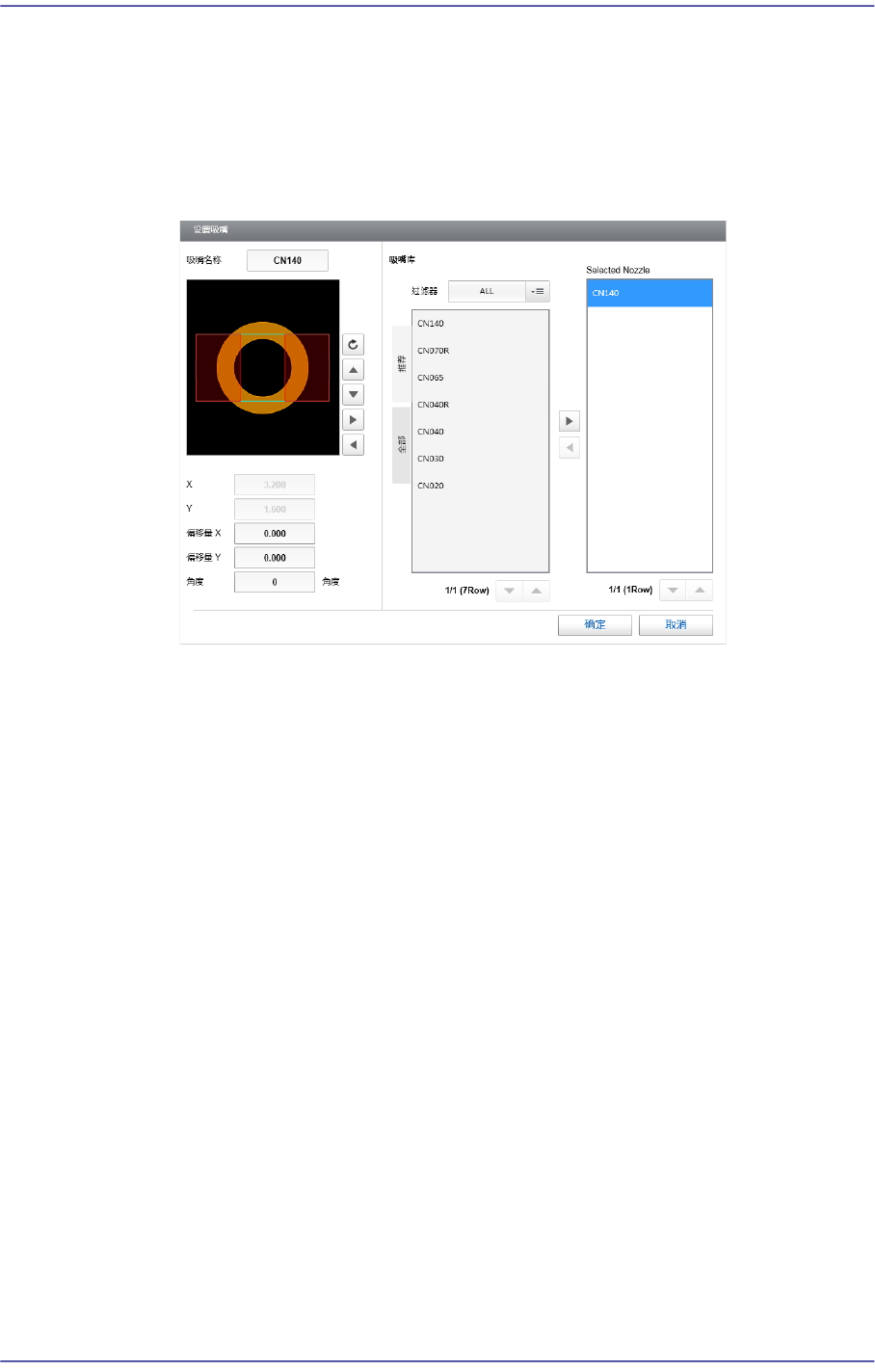

在吸嘴列表选择了吸嘴时，就会在视觉窗以朱黄色显示吸嘴与元件接触的形
状。
在选择适当的吸嘴时，可以参考该形状得到帮助。
<选择吸嘴> 按钮
如果吸嘴列表上没有适当的吸嘴，可以单击该按钮后选择适当的吸嘴。
<吸嘴名称> 显示栏
显示吸嘴名。
<X /Y(mm)> 显示栏
显示元件布局的X、Y尺寸。
<偏移量 X / Y (mm)> 编辑框
请输入相对于吸嘴中心的X、Y补偿值。
<角度> 编辑框
请输入元件的吸取角度。
<吸嘴库> 群
<过滤器> 选择框
- ALL
把一切类型的吸嘴显示在下列列表框时选择。
- CN
只把CN吸嘴显示在下列列表框时选择。如果是SM系列及
EXCEN系列的HP头部则使用CN吸嘴。
- VN
只把VN吸嘴显示在下列列表框时选择。如果是EXCEN PRO/
7-19
元件的登记
EXCEN PRO(M)的HS头部及MF头部则使用VN吸嘴。
- VS & VL
只把VS吸嘴与VL吸嘴显示在下列列表框时选择。如果是
EXCEN FLEX的HS头部则使用VS及VL吸嘴。
- Special
只把Special吸嘴显示在下列列表框时选择。
- 其它
只把VN、CN、VS、VL、Special吸嘴以外的其余吸嘴显示在下列
列表框时选择。
<Recommend> 列表框
显示出优先应用于该元件的吸嘴。
<All> 列表框
显示出<过滤器>选择框上选择的条件的吸嘴。
<Selected Nozzle> 列表框
显示出被登记成用于元件吸取作业的吸嘴。以后利用这里设定的吸
嘴的信息实行优化。
根据吸嘴被设定的顺序确定适用吸嘴的优先顺序。
按钮
把左边的<Recommended>或<All>列表框上选择的吸嘴添加到右边
的<Selected Nozzle>列表框上。
把选定的吸嘴登记成吸取元件时使用的吸嘴。
按钮
右边的<Selected Nozzle>列表框上选择的吸嘴添加到左边的
<Recommended>或<All>列表框上。
把选定的吸嘴设定成吸取元件时不使用的吸嘴。
<Recommended Nozzle> 按钮
自动设置成符合元件尺寸的吸嘴。
‘设置其它选项’ 领域
设置元件的极性、料带类型、吸取供料器所供应的元件的角度。

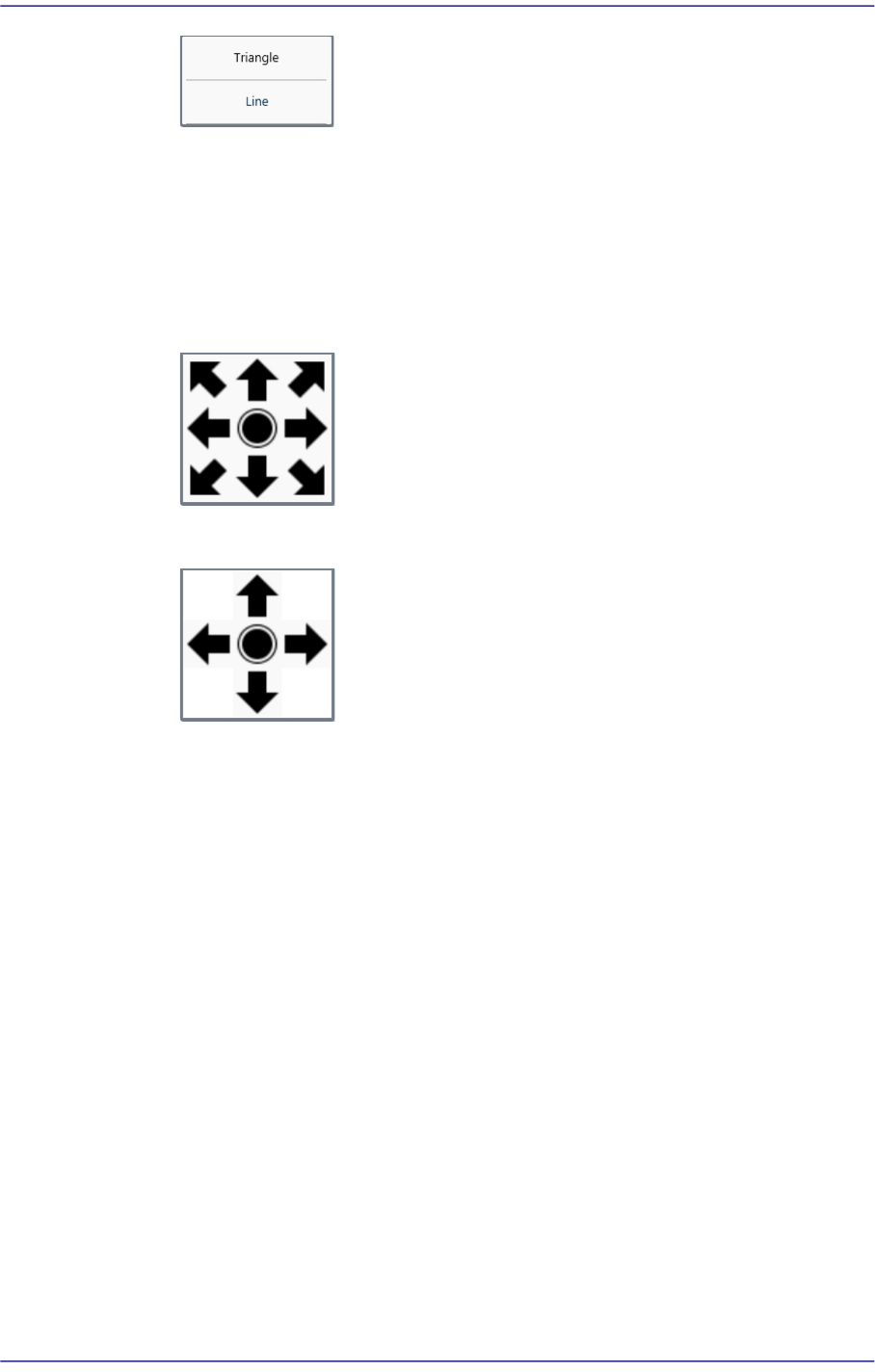

<极性类型> 选择框
选择极性形态。可选择的形态如下。
7-20
Fast Chip Shooter SM471 PLUS Administrator’s Guide
Triangle: 元件为Lead/Ball元件时选择。
Line: 元件为Chip元件时选择。(TR元件除外)
<极性方向> 选择框
选择极性的方向。
图
7.4 Polarity Position(Triangle)
图
7.5 Polarity Position(Line)
<卷带类型> 选择框
请选择带式供料器的料带的类型。
<元件R> 选择框
请选择供料器供应元件的方向和登记元件时的元件方向不同时该供料器所
供应的元件的吸取角度。
适用元件R吸取了相应元件时元件的方向和登记元件时的元件方向一致才
不会发生元件识别错误。
