元件的登记
7.2.2.4. 形选择框

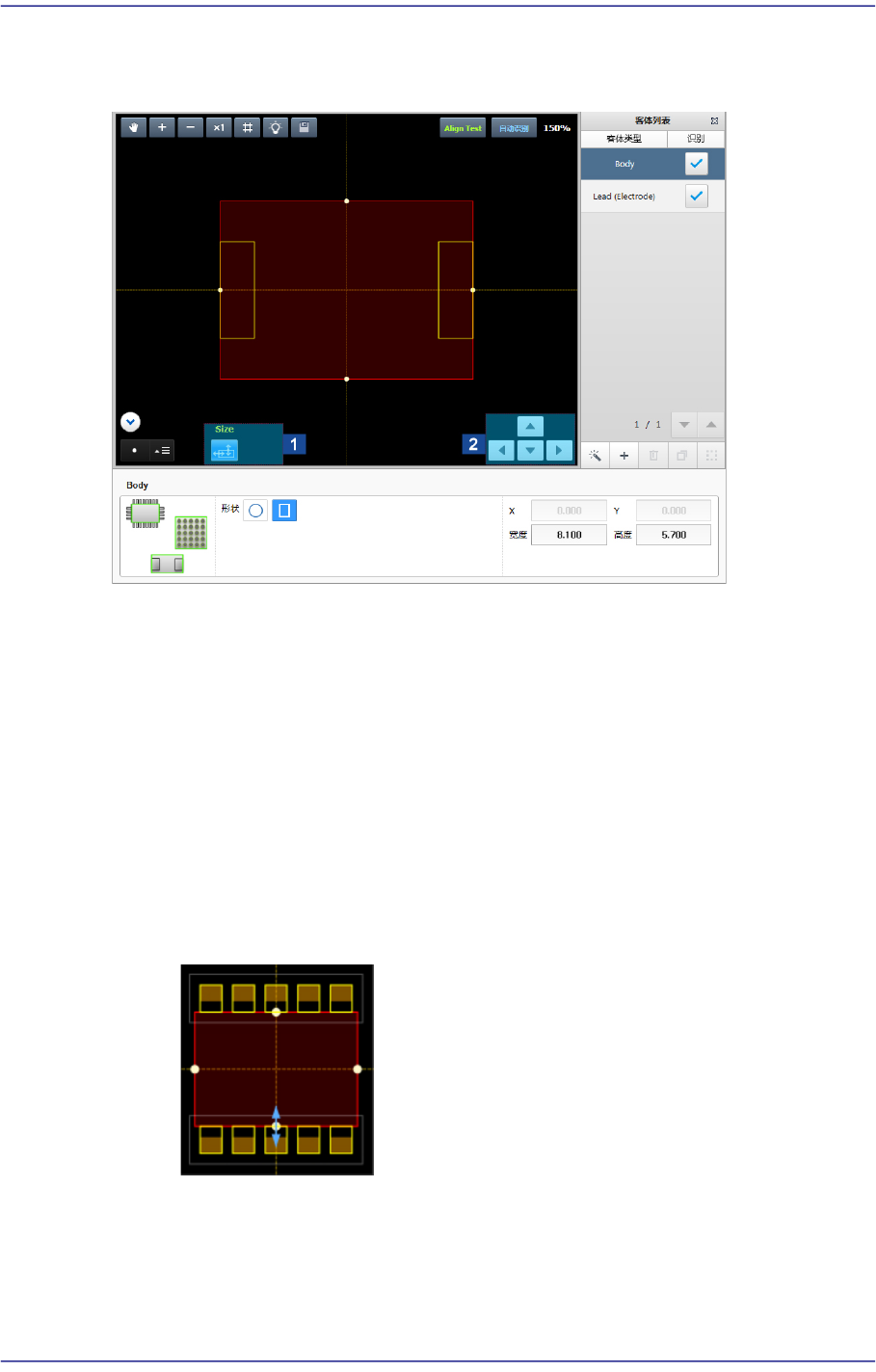

创建或编辑形状实体以便让视觉系统能够识别元件。
1:
实体编辑图标按钮
2:
编辑用调整键
<客体列表> 群
显示出所登记的形状实体的目录。视觉系统可以利用登记在这里的形状实体识
别元件。
Body
虽然可以使用定义了元件本体的形状实体进行编辑，但不能删除。可以选择
圆或四角形中的一个。
如下土所示，选择Body实体后在视觉窗利用鼠标选择白色圆点地调整实体
的宽度与高度。
为了在设备的触控板轻易地选择圆点而需要调整白色圆点尺寸时，利用视觉
窗左下角的选择框调整尺寸。
7-26
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<宽度> 编辑框
按照实际元件的图像输入实体的宽度。如果所选择的实体为圆形则输入
直径。
<高度> 编辑框
按照实际元件的图像输入实体的宽度。只有在所选择的实体为四角形时
才会激活。
Lead /Lead Group
可以利用定义了引脚形状的实体进行编辑及删除。
下面是引脚类型为Gull Wing、J Lead、Land的情形。
下面是引脚类型为Coil的情形。
下面是引脚类型为Electrode的情形。
下面是实体类型为Lead Group的情形。
7-27
元件的登记
<类型> 选择框
请选择需要识别的引脚的类型。
Gull Wing：像SOP、QFP一样地引脚朝外弯曲的类型
J Lead：像SOJ、PLCC一样地引脚朝内弯曲的类型
Land：像QFN一样地引脚位于本体内侧的类型
Coil：像Chip-Rect(Coil)一样适用线圈算法的类型
Electrode：像四角芯片元件一样识别焊盘(Pad)的类型
<形状> 选择框
请选择引脚的形状
引脚的类型为Gull Wing、J Lead、Land时
请选择最相似于引脚形状的形状。
