7-26
Fast Chip Shooter SM471 PLUS Administrator’s Guide

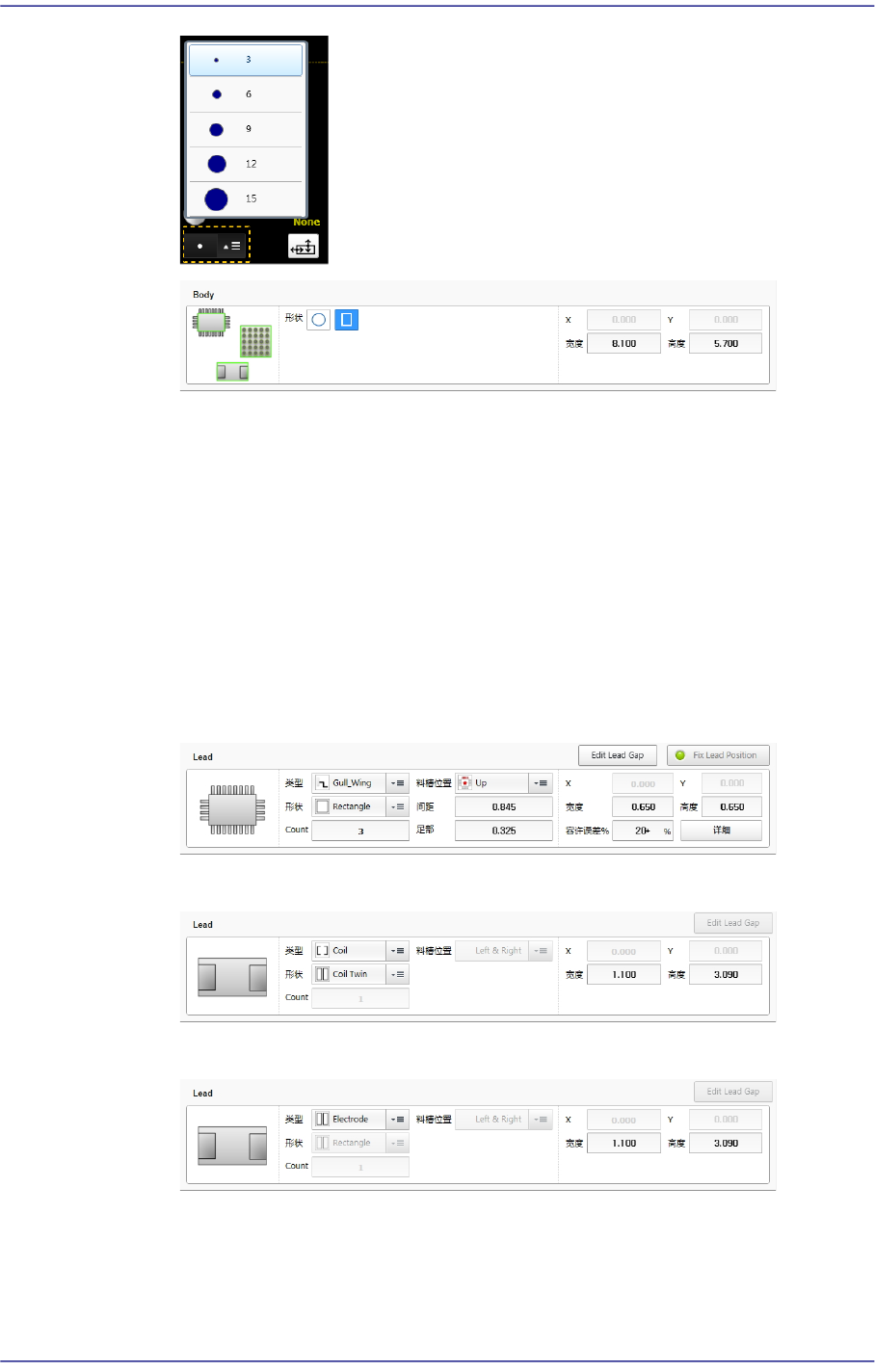

<宽度> 编辑框
按照实际元件的图像输入实体的宽度。如果所选择的实体为圆形则输入
直径。
<高度> 编辑框
按照实际元件的图像输入实体的宽度。只有在所选择的实体为四角形时
才会激活。
Lead /Lead Group
可以利用定义了引脚形状的实体进行编辑及删除。
下面是引脚类型为Gull Wing、J Lead、Land的情形。
下面是引脚类型为Coil的情形。
下面是引脚类型为Electrode的情形。
下面是实体类型为Lead Group的情形。
7-27
元件的登记
<类型> 选择框
请选择需要识别的引脚的类型。
Gull Wing：像SOP、QFP一样地引脚朝外弯曲的类型
J Lead：像SOJ、PLCC一样地引脚朝内弯曲的类型
Land：像QFN一样地引脚位于本体内侧的类型
Coil：像Chip-Rect(Coil)一样适用线圈算法的类型
Electrode：像四角芯片元件一样识别焊盘(Pad)的类型
<形状> 选择框
请选择引脚的形状
引脚的类型为Gull Wing、J Lead、Land时
请选择最相似于引脚形状的形状。
7-28
Fast Chip Shooter SM471 PLUS Administrator’s Guide
形状定义- Lead(Rectangle)
1:
更改
Lead
的宽度
(
不更改
Pitch)
2:
更改
Lead
的长度
(
不更改
Pitch)
形状定义- Lead(Roof)
1:
更改
Lead
的宽度
(
不更改
Pitch)
2:
更改
Lead
的长度
(
不更改
Pitch)
3:
更改
Foot
的长度
形状定义- Lead(Fork)
1:
更改
Lead
的宽度
(
不更改
Pitch)
2:
更改
Lead
的长度
(
不更改
Pitch)
3:
更改
Foot
的长度
