7-46 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 2) 利用鼠标拖曳方式选择需要局部识别的领域 3) 自动创建需要局部识别的形状实体后进行识别测试  按钮以手动方式添加引脚、球、角部、标记、其它形状实体。  按钮删除在 < 客体列表 > 群选择的实体。

7-45

元件的登记

 /

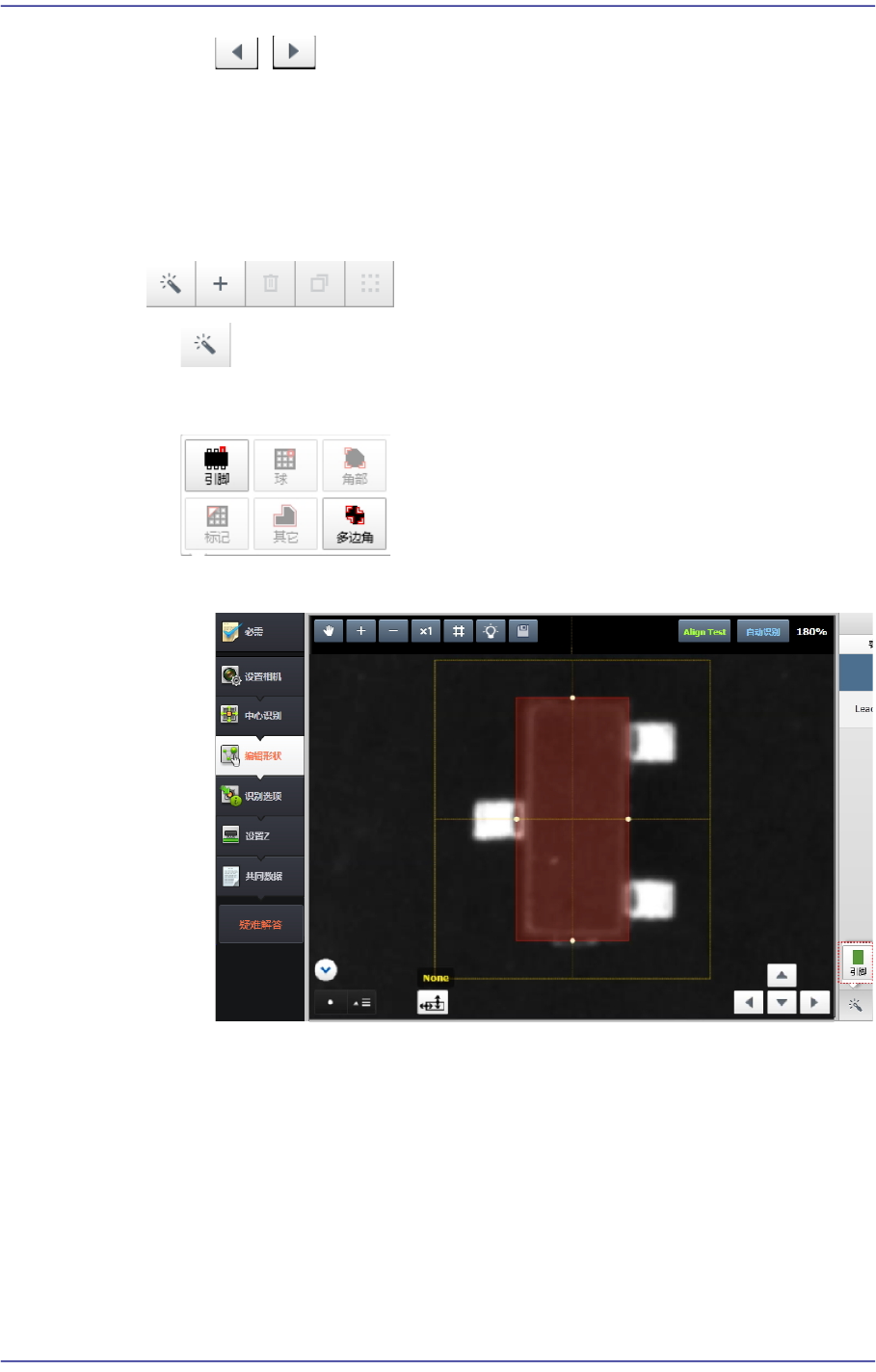

引脚以本体为基准位于左边或右边时增加/减少

增加/减少角部的宽度

 “按钮” 菜单

实行局部自动识别、添加实体、复制实体、删除实体、实体群化。

 按钮

在使用者于视觉窗选择的领域内局部地自动识别元件形状。

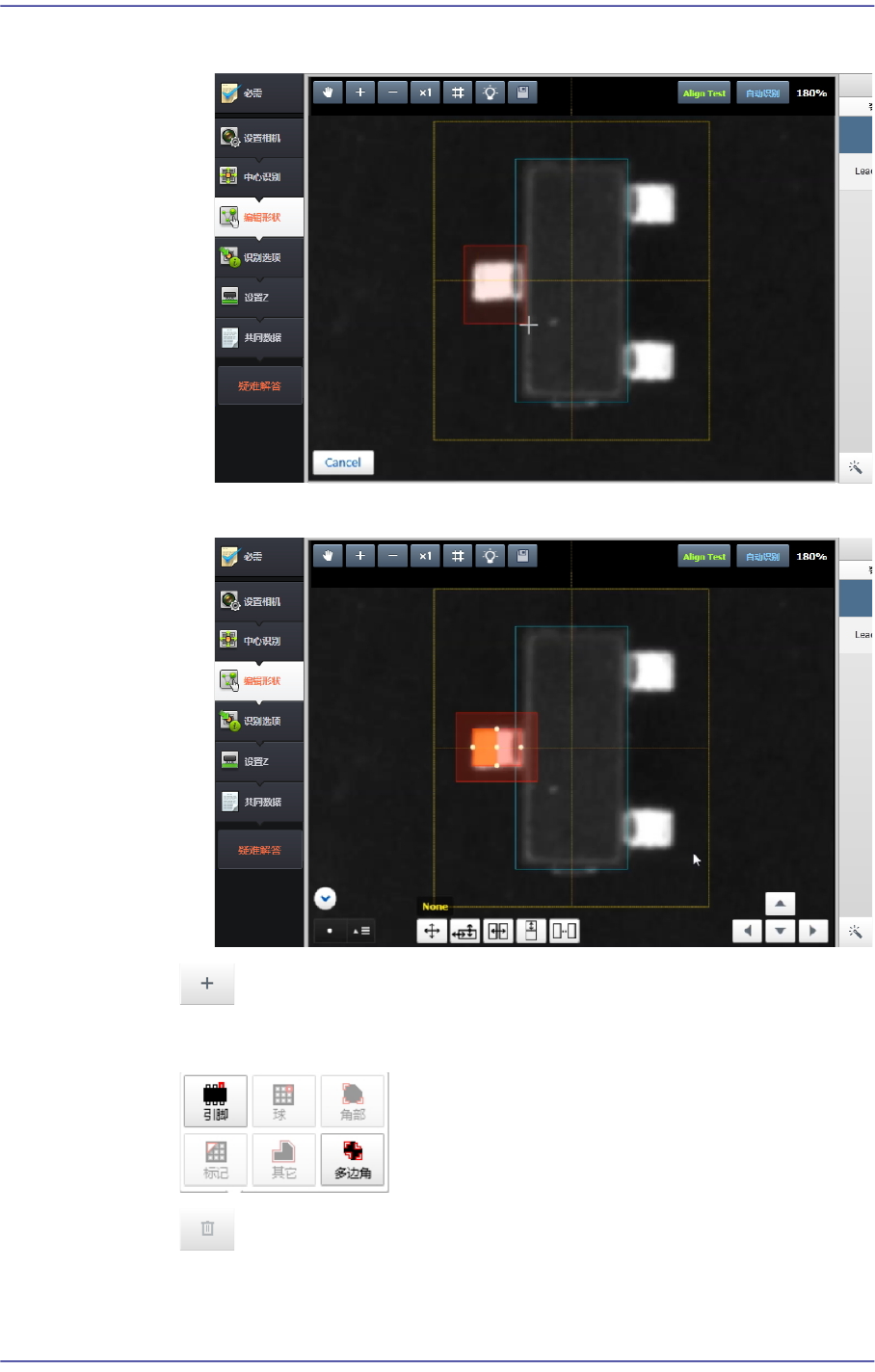

1) 选择需要添加的形状实体(Lead)

7-46

Fast Chip Shooter SM471 PLUS Administrator’s Guide

2) 利用鼠标拖曳方式选择需要局部识别的领域

3) 自动创建需要局部识别的形状实体后进行识别测试

 按钮

以手动方式添加引脚、球、角部、标记、其它形状实体。

 按钮

删除在<客体列表>群选择的实体。

7-47

元件的登记

 按钮

复制在<客体列表>群选择的实体。

 粘贴所复制的引脚(群)

添加和所选实体相同的实体。

 对称地粘贴所复制的引脚(群)

按照和所选实体对称的方式添加实体。

 在上/下/左/右方向粘贴所复制的引脚(群)

按照和所选实体在4个方向对称的方式添加实体。

 按钮

对<客体列表>群里选择的实体进行群化。
