元件的登记
<忽略中央偏移量> 复选框
如果没有圈选<忽略中央偏移量>复选框，从元件中心相比于元件尺寸脱离
了20%以上地吸取了元件时，设备就会废弃该元件。
从元件中心脱离了20%以上地吸取了元件时，及时补正了元件中心补偿值，
该元件的贴装精度依然会降低而使得设备废弃该元件。
但是，如果没有圈选<忽略中央偏移量>复选框，就不会在识别元件示检查
中心补偿。
对芯片元件适用该功能时，即使元件从元件中心脱离了一定程度以上地被吸
取，也不会废弃该元件并且加以贴装。
便 笺 该功能不适用于Chip-Rect与Trimmer。
<只在0度检查> 复选框
对于特定元件，识别元件时的识别率会因为元件被吸嘴吸取的方向不同而发
生差异。
以识别率良好的方向为基准，登录相应元件后选择该功能，则识别该元件时
将始终按照登记的角度识别元件。
<概略检查> 复选框
因为需要识别的元件形象与视觉算法的数据不吻合而在识别时元件发生错
误，请选择<概略检查>复选框。
如果圈选了<概略检查>复选框，即使需要识别的元件特定形象与视觉数据
相比较时稍微有些不吻合，也会确认元件的布局并且在元件的布局等于所设
定的视觉数据时正常识别元件。
便 笺 “概略检查” 功能只适用于Chip-Rect与Trimmer。
<R Flip Auto Check> 复选框
自动检查Chip R元件的倒置与否时选择。
<等级(rank)> 群

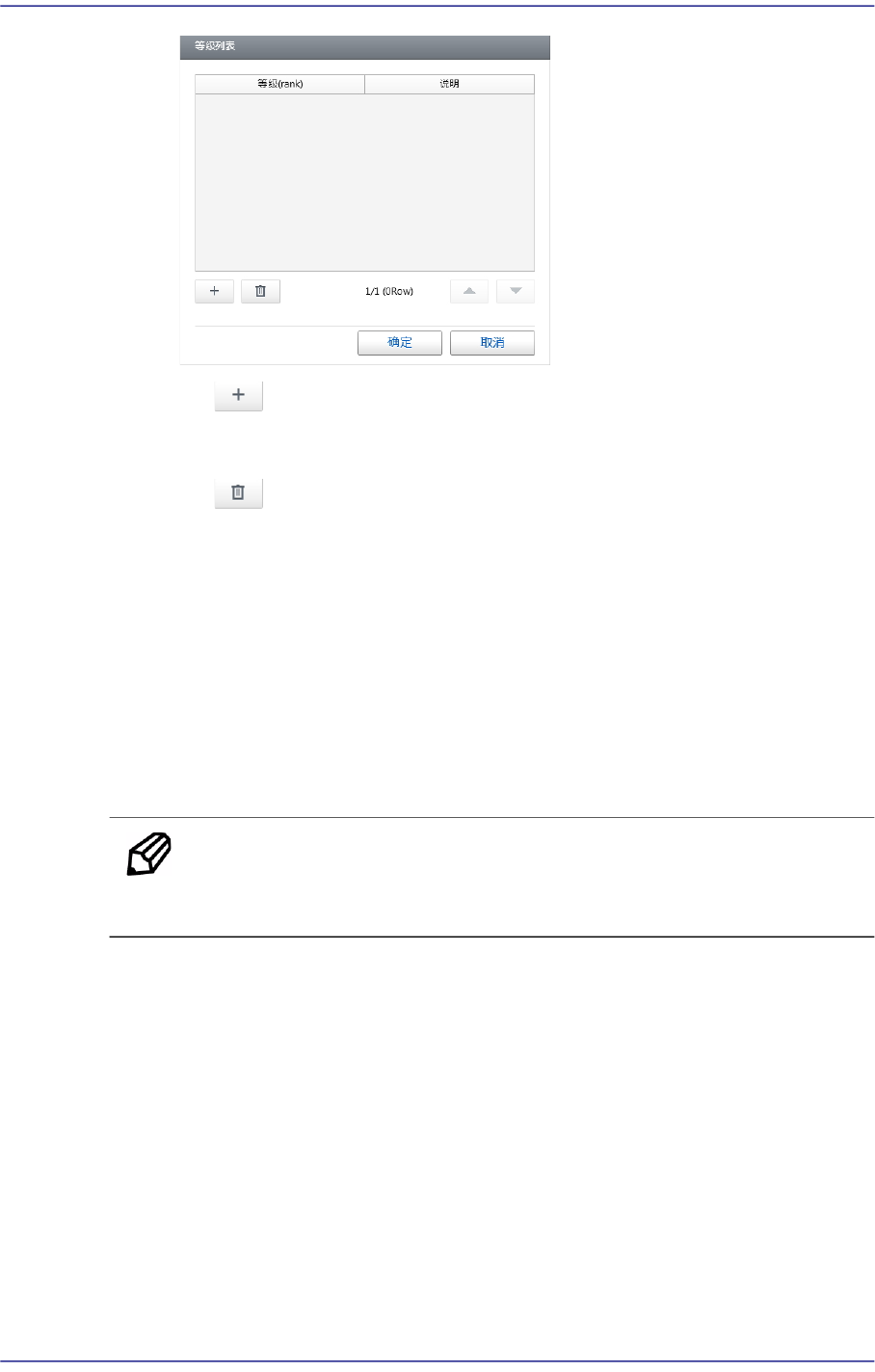

单击<设定照度顺位>按钮就会如下所示地出现能够设定等级的对话框。该
功能只适用于LED元件。
7-52
Fast Chip Shooter SM471 PLUS Administrator’s Guide
按钮
添加新等级。
按钮
删除选定Rank。
<确定> 按钮
保存所变更的等级信息后关闭对话框。
<取消> 按钮
不储存修改后的Rank信息并关闭窗口。
登记了等级后，在 “喂料器登记” 选项卡对话框如下图所示地选择等级，就能
查看该LED的亮度信息。
便 笺 在贴装已设定了等级的LED时，必须确认供料器所供应的LED
的等级后开始生产。
7-53
元件的登记
使用等级功能时，即使是同一元件也会根据等级而各自被判断为不同元件。
因此，需要在T-Solution的T-OLP考虑LED的等级地配置带式供料器并实行
优化。
Leaded元件(IC)
针对适用于大对数Leaded元件的识别选项进行说明。
<准确度选项> 选择框
使用者可以针对有关元件识别的详细参数轻易地进行设定。
Simple/ Normal/ Detail
可以使用基于元件识别等级的基本设定值。选择了该项时，单击<详细>
按钮后能设定的详细参数的值会根据<准确度选项>选择框中所选择的
项而进行设定。
<详细> 按钮
针对有关IC元件的识别的详细参数进行设定。
