7-53
元件的登记

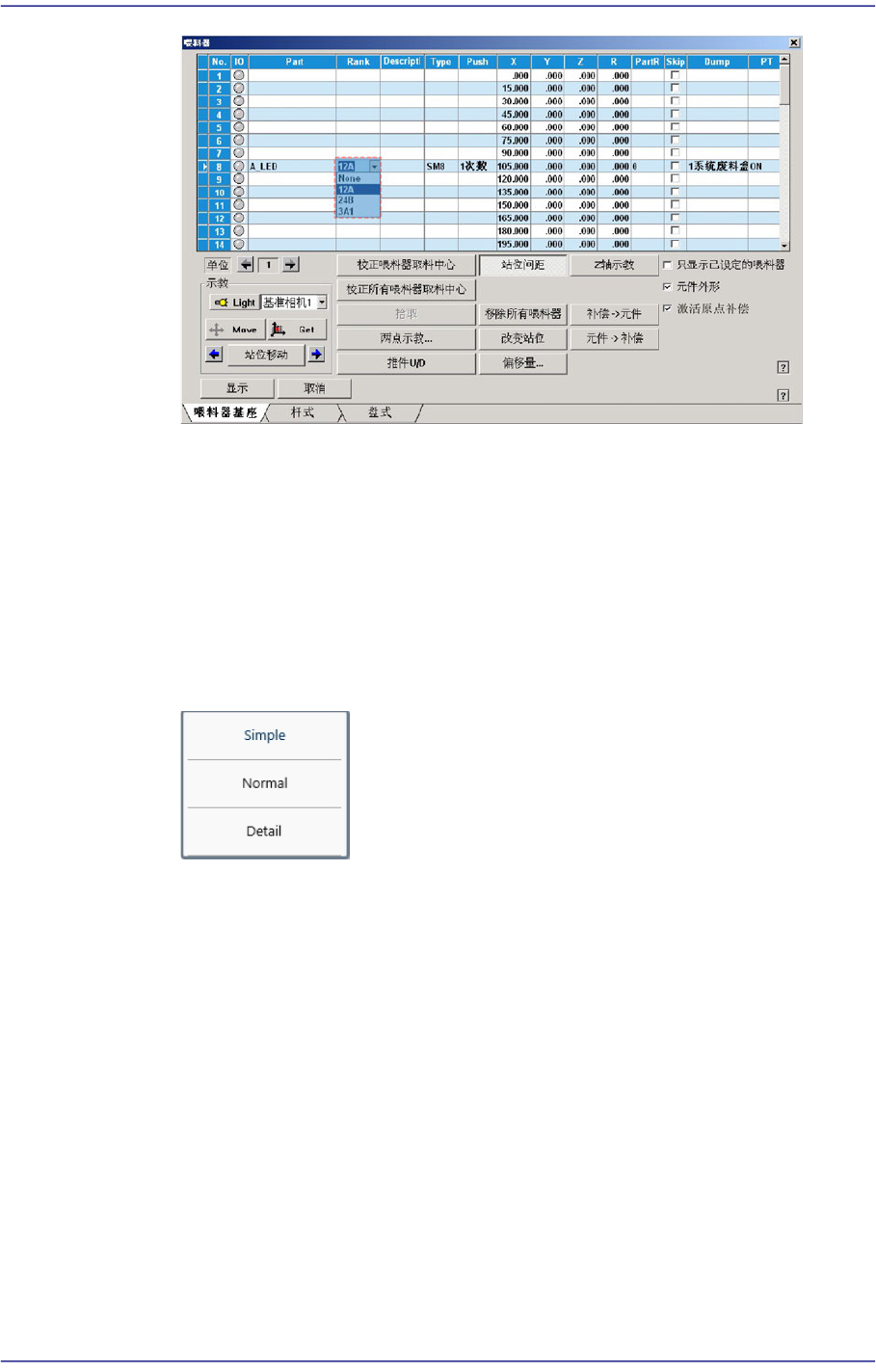

使用等级功能时，即使是同一元件也会根据等级而各自被判断为不同元件。
因此，需要在T-Solution的T-OLP考虑LED的等级地配置带式供料器并实行
优化。
Leaded元件(IC)
针对适用于大对数Leaded元件的识别选项进行说明。
<准确度选项> 选择框
使用者可以针对有关元件识别的详细参数轻易地进行设定。
Simple/ Normal/ Detail
可以使用基于元件识别等级的基本设定值。选择了该项时，单击<详细>
按钮后能设定的详细参数的值会根据<准确度选项>选择框中所选择的
项而进行设定。
<详细> 按钮
针对有关IC元件的识别的详细参数进行设定。
7-54
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<准确地找到引脚末端> 复选框
要准确识别引脚末端时选择。如果是SOP或只在一侧存在引脚并引
脚的个数超过8个的连接器，选择该复选框就能提高识别精度。
<本体预识别> 复选框
如果在识别元件时利用元件的本体信息计算元件的大略位置则选
择。
<检测引导宽度> 复选框
检查各Lead的宽度，检验宽度是否在允许值内。
<检测引导长度> 复选框
检查各Lead的长度，检验长度是否在允许值内。
<边匹配> 复选框
使用“边缘匹配”功能时选择。
<本体识别用临界值> 输入字段
圈选了<边匹配>复选框时才会激活。识别Body时设定
Threshold(0~100)。
识别连接器时，如果只在一侧存在引脚而且在本体中存在着与引脚
相似的样式，在该项输入100就能减少抛料率。
<本体识别用取样水平> 输入字段
圈选了<边匹配>复选框时才会激活。识别Body时设定样本精度
(0~10, 0：auto)。
请使用默认值。
7-55
元件的登记
<引脚识别用取样水平> 输入字段
圈选了<边匹配>复选框时才会激活。识别引脚时设定样本精度
(0~10, 0：auto)。
请使用默认值。
便 笺 连接器元件中无法按照一般User-IC进行元件登记时，可以利用
该功能登记元件。
如果在单一方向存在着各种引脚长度及引脚间距的连接器，登记
所有的引脚长度与引脚间距后利用该功能就轻易识别元件。
<MFOV类型> 选择框
如果是无法利用固定相机一次就识别的大型元件，视觉系统会分几次对该元
件进行分割识别。
可选择的分割识别的类型如下。
None
不使用“分割识别”功能时选择。
Cross 2P
应用于QFP、PLCC种类，在元件的对角线方向识别元件2次时选择。
Cross 4P
应用于QFP, PLCC种类，在两侧对角线方向识别元件4次时选择。
Linear H
应用于连接器种类，在横向检查左侧面与右侧面检查2次。
