7-81
元件的登记
<实行>按钮
实行元件照明测试。
<移动测试>选项卡
<真空>按钮
把轴杆内的气压加以“ON/OFF”。
<吸取位置>按钮
把悬臂移动到能够以手动方式吸取元件的位置。
<重复次数>按钮
设置悬臂移动动作的实行次数。
<移动测试>按钮
按照<重复次数>上设置的次数进行移动动作。
<固定相机位置>按钮
把悬臂移动到固定相机。
<识别测试>按钮
实行元件识别测试。
<10Times Repeat Moving Test(Result Obtained)>按钮
按照<重复次数>上设置的次数进行移动动作后，总共反复进行10次识别测
试后得到结果。
<实行>按钮
实行元件移动测试。
8-1
供应装置的设置
第8章. 供应装置的设置
8.1. 喂料器（Feeder）[F4]
‘喂料器’ 菜单编辑有关带式喂料器, 杆式喂料器, 多盘式喂料器的数据。它可以进行
指定装在各喂料器的部品，吸着部品位置的示教，吸着部品测试等操作。选择此功
能时的初始画面为带式喂料器画面。
8.1.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。

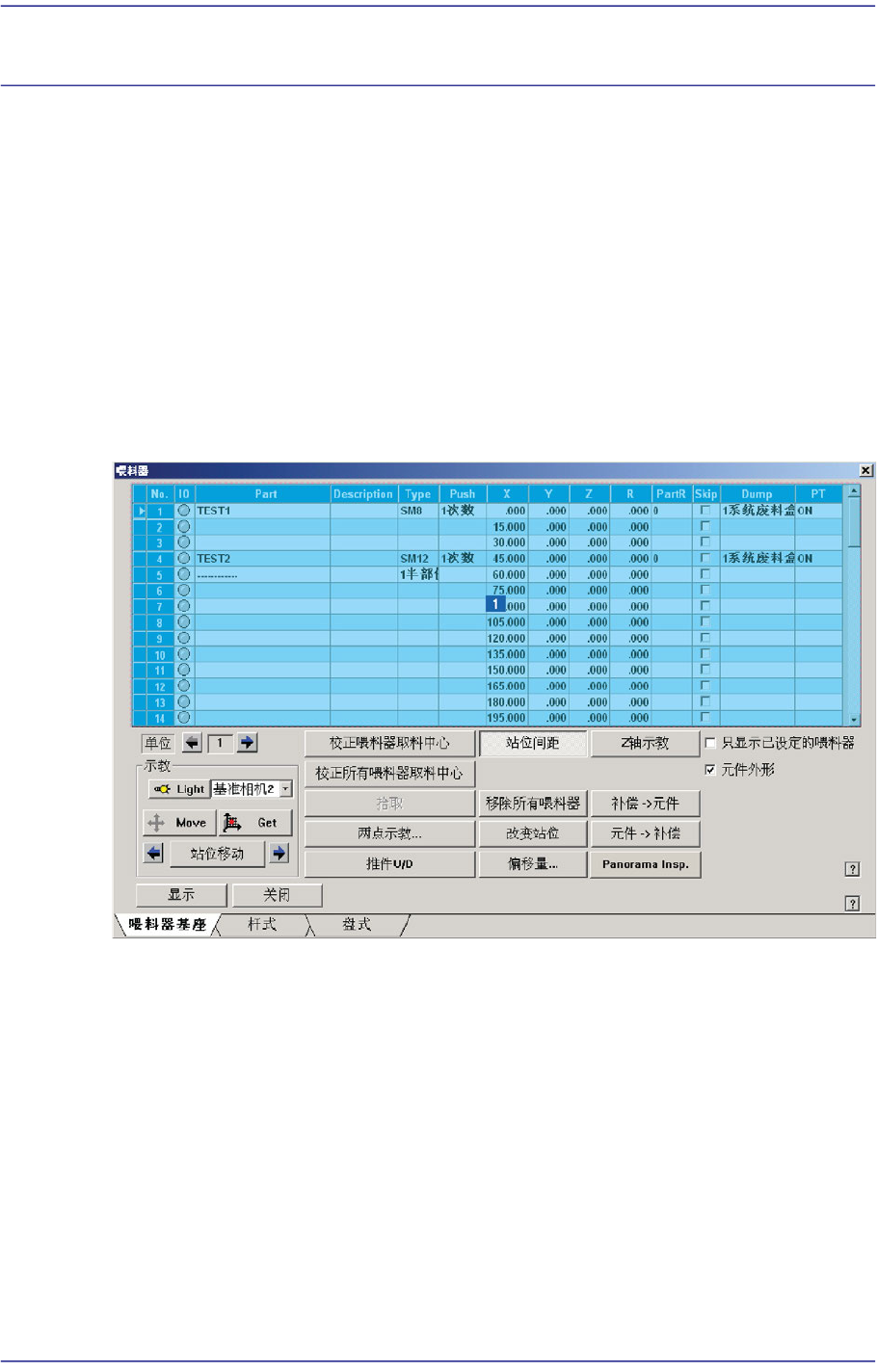

图
8.1 “Feeder :Feeder Base”
对话框
1: Grid
领域
<Grid> 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。
<No.> 列
它是喂料器座Slot的排列编号。空压式喂料器座上有60个Slot。
<IO> 列
表示安装在该插槽的带式供料器的状态LED颜色
