8-4 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 图 8.4 在 “ 喂料器登记 ” 对话窗口选择 <Rank> 列时的画面。 选择 LED 元件后单击 < R ank> 组合框时， 将如下图出现可以管理 Rank 的对话 窗口。 图 8.5 Rank ： Rank 对话窗口 <Push> 列 该 Sl ot 上装 有 带式喂料器时，…
8-3
供应装置的设置

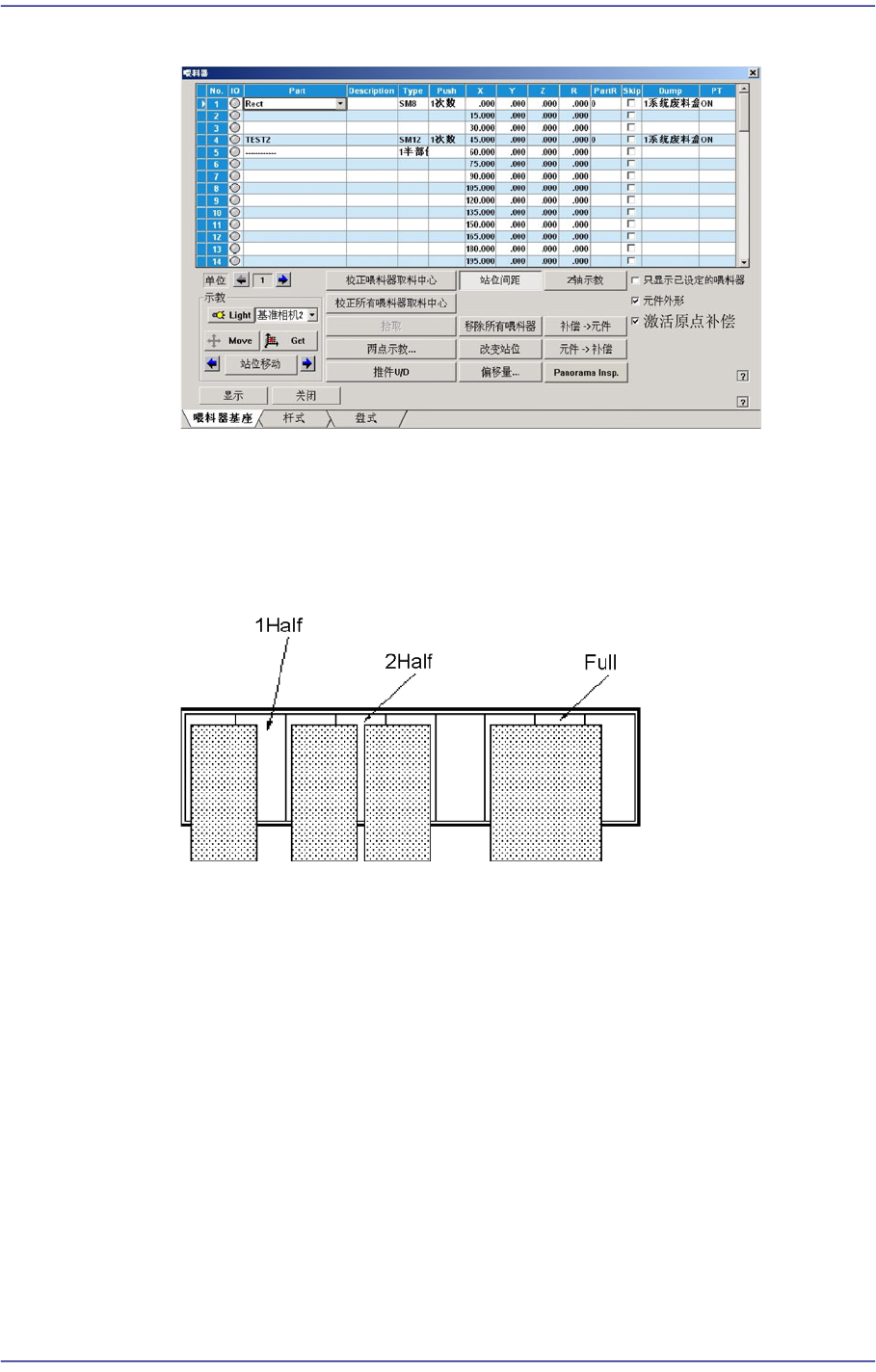

图
8.3 “
喂料器
:
喂料器座上装有各种装置的情况
”
画面
表示在<Type>列的内容中，对以下的内容作说明。
1半部份:表示该Slot被装在邻接的另外Slot上的一个装置占有的状态。
2半部份:表示该Slot被装在邻接的另外Slot上的两个装置占有的状态。
3充满:表示该Slot全被装在邻接的另外Slot上的装置占有的状态。
<Rank>列
如果是LED元件，可以登记Rank后进行管理。需要先激活<Rank>列时，在“
系统设置”菜单的“参考”子菜单选择“ 一般”选项卡对话窗口，然后圈选
<Use Rank Check>复选框。
如果没有在“元器件登记”对话窗口登记LED元器件，<Rank>列不会显示该
元器件。
下面是在喂料器底座上选择了供应LED元件的喂料器后在<Rank>列选择
Rank的画面。
8-4
Fast Chip Shooter SM471 PLUS Administrator’s Guide

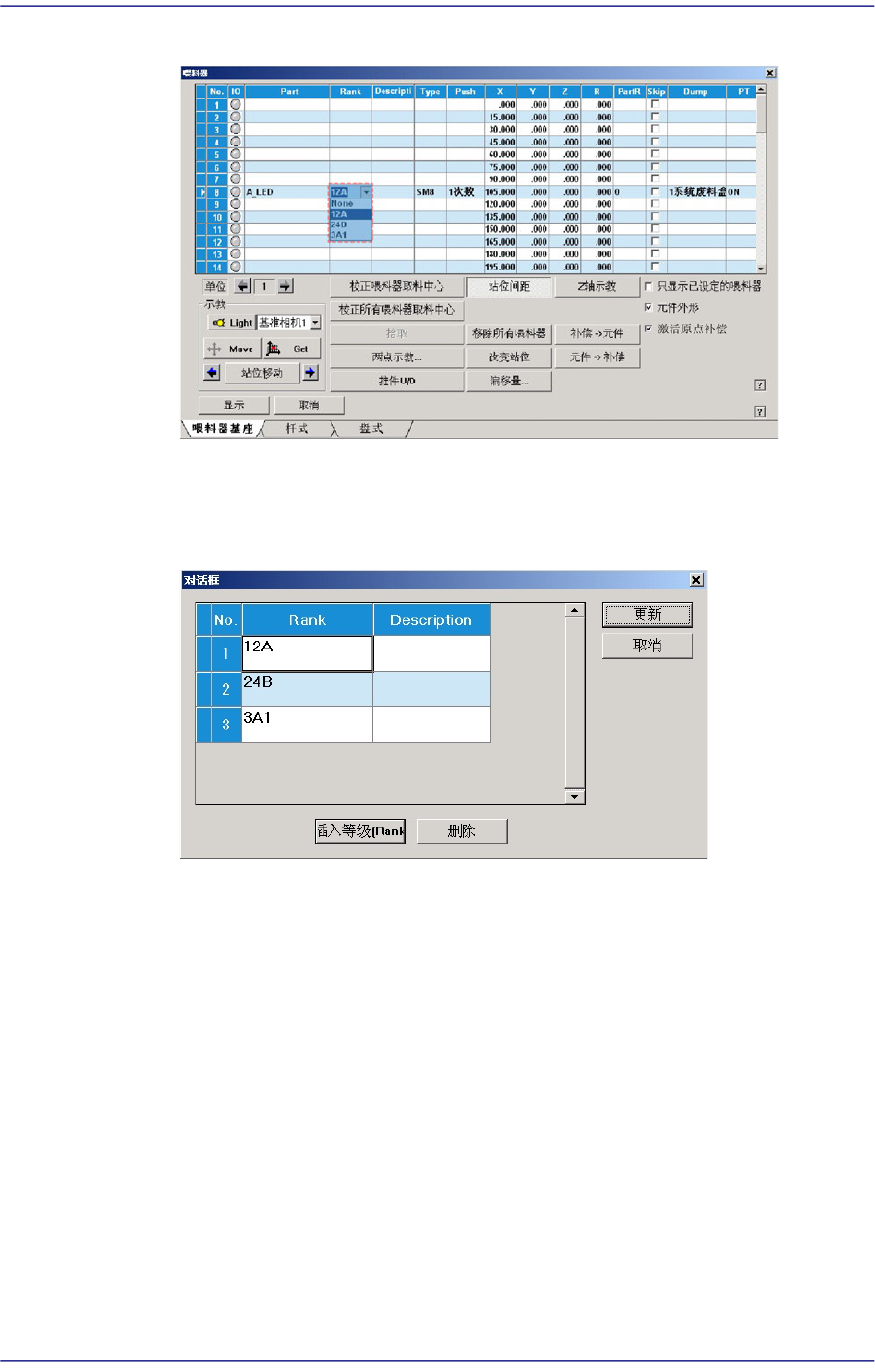

图
8.4
在
“
喂料器登记
”
对话窗口选择
<Rank>
列时的画面。
选择LED元件后单击<Rank>组合框时，将如下图出现可以管理Rank的对话
窗口。
图
8.5 Rank
：
Rank
对话窗口
<Push> 列
该Slot上装有带式喂料器时， 选择部件的Tape前进1Pitch所需要的汽缸动作
次数。
<X> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的X轴方向的
位置。
<Y> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的Y轴方向的
位置。
<Z> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的Z轴方向的
位置。
8-5
供应装置的设置
<R> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的R轴的位置
（Head的旋转角度）。
部件吸附前，头部旋转设定角度后进行部件吸附。
例如为吸附连接器使用特殊四角吸嘴时，吸嘴的长方向与部件的长方向一致
才能正常吸附部件。
但是如果吸嘴设置成垂直方向长、部件设置成横向长，很显然在吸附部件前
90度旋转吸嘴的角度进行吸附才能正常吸附相应部件。
此时，为设置吸附时的旋转角度而使用。
<PartR> 列
该Slot上装有带式喂料器时，设定装在带式喂料器的部品的贴装角度。

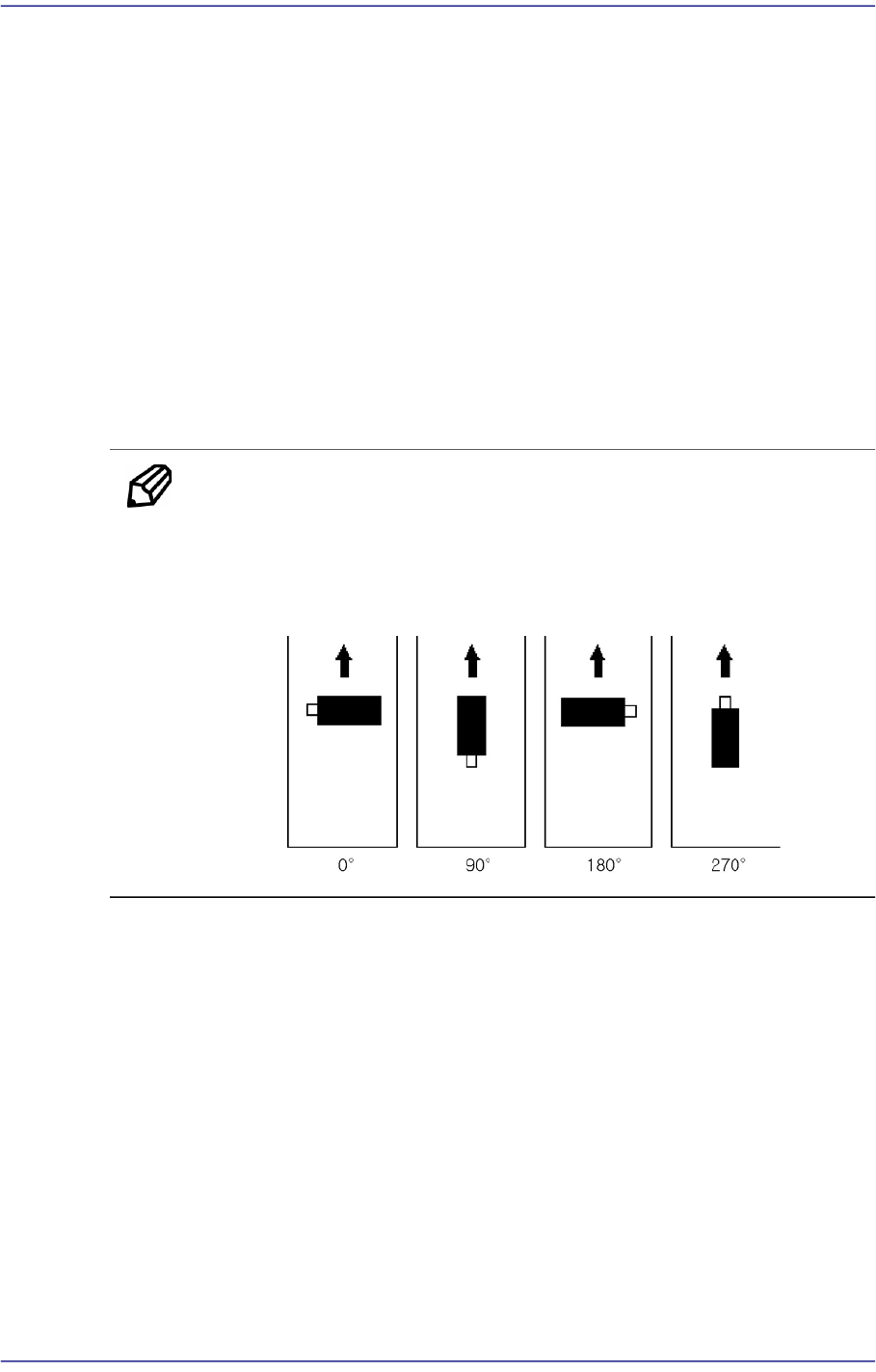

备 注 有关部品的供应角度和吸着角度的定义
供应角度 (作为使用者时):
供应角度以给喂料器供应部品的角度为准。不管喂料器安装在前
面还是后面，是把部品装在喂料器时的角度。
<SK> 列
该Slot上装有带式喂料器时，选择装在带式喂料器的部品的吸着与否
需要吸着时，要保持选择框未检查的状态，不要吸着时，要确认选择框。
<Dump> 列
该Slot上装有带式喂料器时，选择安装在带式喂料器部品废料盒可选择的废
料盒如下。
系统废料盒:作为设定在系统的废料盒，它安装在设备的传送装置前面。
用户自定义废料盒:作为使用者设定在系统的废料盒，在系统设定其位
置。
