8-9 供应装置的设置 处于活性化状态。 单 击此按钮时， < 示教 > 领域的 < 装置 > 组合 框中选择的对象 移动到固定相机位置。 < 元件校正 > 按钮 进行对该部品的排列。 < 废料 > 按钮 把部品堆存到指定的废料盒。 < 关闭 > 按钮 关闭对话框。 < 编辑元件信息 > 按钮 显示该部品元器件编辑对话框。 < 两点示教 ……
8-8
Fast Chip Shooter SM471 PLUS Administrator’s Guide
注意 作业中如果利用此功能可提高对应喂料器的吸附成功率，但执行
袋示教需要时间，并补正吸附点（Pickup Point）的坐标可能无法
进行同时吸附。
备 注 执行料袋(Pocket)示教时，将自动反映料袋(Pocket)示教时所
得到的偏移(Offset)信息，从而自动补偿带式供料器的原点
(Home)偏移。但，偏移值的补偿适用于下一个供料。
Vision所识别的位置与逻辑原点之间的距离超过0.2mm时，
供料器将忽略偏移(Offset)值。
使用1005/0603以外的元器件的电动供料器不使用HomeOffset
调节功能。
<校正所有喂料器取料中心>按钮
安装在对应喂料器底座的带式喂料器中在“喂料器登录 ”对话框的<Grid>领域对
<PT>列设置成ON或ON-S的所有带式喂料器反复执行‘袋示教’功能。
<拾取> 按钮
对当前 “Feeder Base”对话框中选择的Tape Feeder执行部件吸附。此时，应该预
先选择Device（要执行吸附的磁头） 成功地吸着后显示以下对话框。
<Part Dipping to Flux> 按钮
把对应的部件移动到FLUX装置沾上焊剂后Head Spindle上升到部件识别高度。
<移到固定相机> 按钮
用视角 照相机排列该部品时，只有在进行排列的摄象机为固定照相机时此功能
8-9
供应装置的设置
处于活性化状态。单击此按钮时，<示教> 领域的 <装置> 组合框中选择的对象
移动到固定相机位置。
<元件校正> 按钮
进行对该部品的排列。
<废料> 按钮
把部品堆存到指定的废料盒。
<关闭> 按钮
关闭对话框。
<编辑元件信息> 按钮
显示该部品元器件编辑对话框。
<两点示教…> 按钮
因画面不显示全部部件很难示教部件的中心时使用的功能，示教相应部件的对
角线2点来示教部件中心的方法。单击此按钮时显示以下对话框。
图
8.6 “
喂料器
:
在喂料器基座示教
2
个点
”
对话框
<1.示教点> 领域
设定用来计算中心点的对角线两段的2个点的位置。
示教第1个点:设定对角线两段的2个点当中第一个点的位置。
示教第2个点:设定对角线两段的2个点当中第二个点的位置。
中心点:显示利用对角线两段的2个点算出的中心点。
<2.点示教> 领域
用于旋转XY轴驱动电动机把选定的对象移动指定的坐标位置或用于获取已
选对象的当前坐标。
<装置> 组合框
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选
择所要获取当前坐标的对象。可选择的对象如下;
8-10
Fast Chip Shooter SM471 PLUS Administrator’s Guide
基准相机:选择头部的基准相机。
头1 ~ 头10: 选择正面Gantry的1号~10号Head
头11 ~ 头20: 选择背面Gantry的1号~10号Head
<Move> 按钮
<装置>组合框中选择的对象移动到指定的坐标位置。此时，在点击
<Move>按钮之前应该用鼠标点击相应所要位置的示教位置(示教点坐标
)
<Get> 按钮
<装置> 组合框中选择的对象为基准获取X, Y 坐标。此时，在点击 <Get>
按钮之前应该用鼠标点击相应所要位置的示教位置(示教点坐标)
<推动 上/下> 按钮
上下移动Grid当前行Slot上的气缸。开喂料器的驱动气缸时喂料器的驱动杆跷
蹊，同时喂料器上部的叶窗开启。吸着点的示教就在这个状态下进行。
<站位间距> 按钮
选择此按钮则以各喂料器插槽坐标为1号插槽的吸附点为原点表示相对坐标。
然后解除选择则对各插槽设置的贴装点坐标通过实际示教设置的吸附点为基准
表示偏移坐标。
<移除所有喂料器> 按钮
删除所有当前设置在Feeder Base Unit的Tape Feeder。

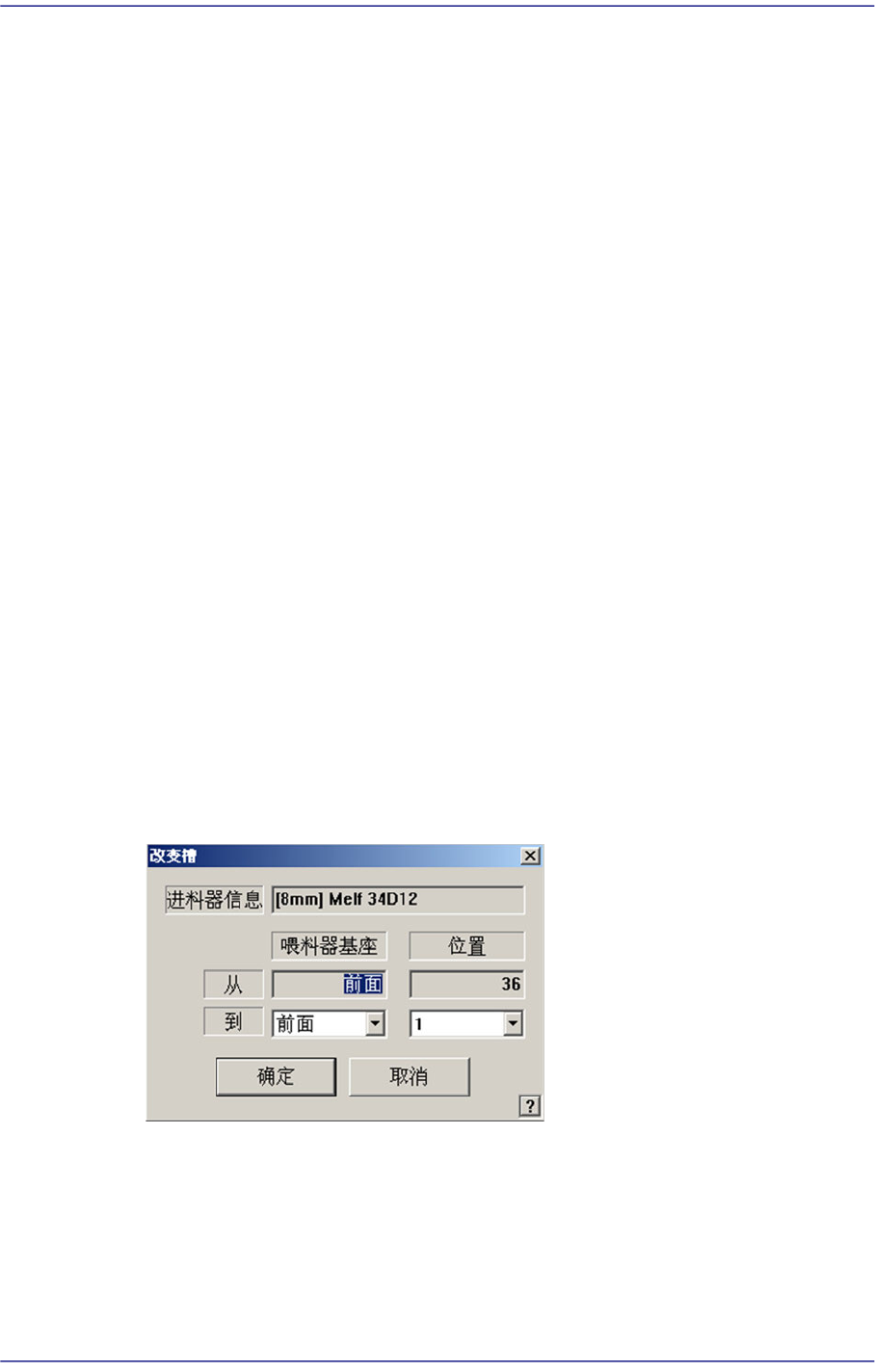

<改变槽> 按钮:
以前设置的Tape Feeder移动到别的Slot。 变更内容同时反映在Step。s
<进料器信息> 编辑框
显示当前选择的Feeder 信息。
<从> 编辑框
显示当前的Feeder Base和 Slot。
<到> 组合框
