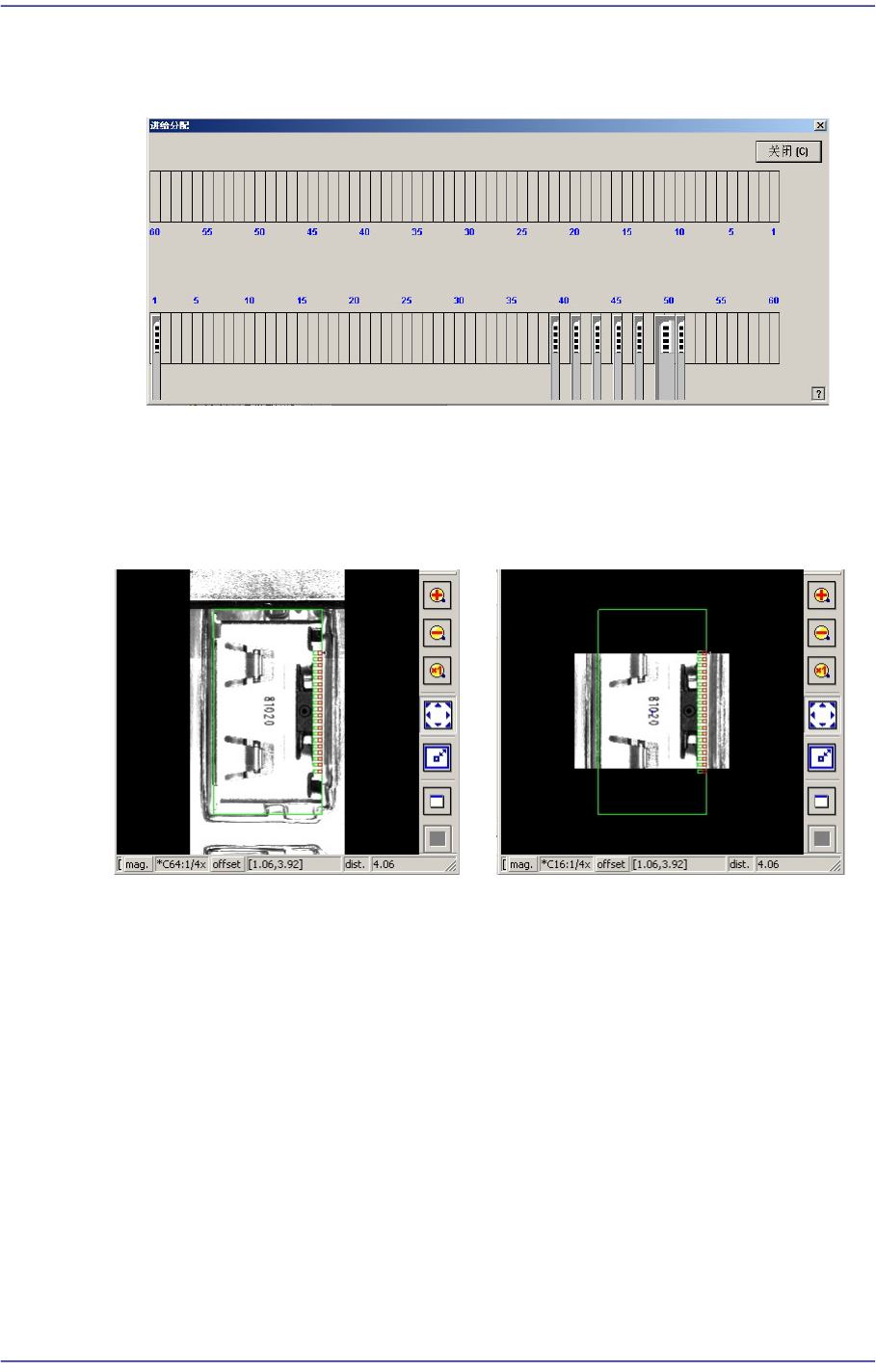

无法进行料槽示教的大型元件不会在视觉窗口显示出整体形状。此时,可以使
用该功能对元件形状进行“分割识别”后再把分割图像加以合成后显示在一个视
觉窗口。
<取消> 按钮
结束对话框。
全景 一般

8-14
Fast Chip Shooter SM471 PLUS Administrator’s Guide
8.1.2. 杆式 (Stick Unit)
安装棒状喂料器,并设定 有关棒状喂料器的数据。选择” 杆式”时初始画面如下。

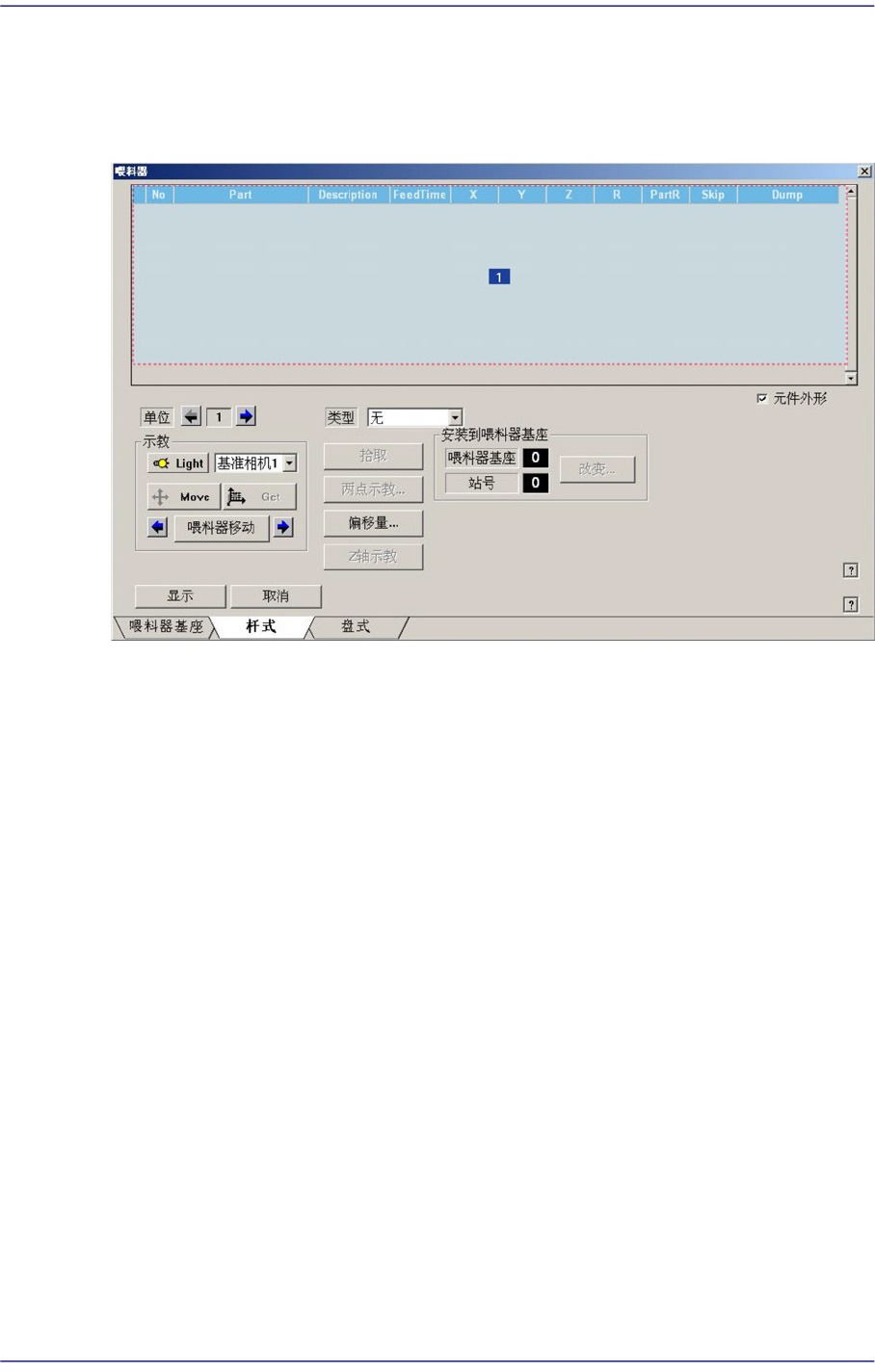

图
8.7 “Stick Unit”
对话框
1: “
杆式
”
对话框
<Grid> 领域
根据<Type>组合框中选择的 Stick Unit生成数据并进行编辑。
<No> 列
它是杆式 Slot的排列编号。基本上 “Stack Stick”带有一个Slot,“Multi Stick”
最多可带10 个 Slot。即 Stack Stick Feeder一次供给一个部件,但是 Multi
Stick Feeder一次最多可供给10个部件。
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框,组合框中有在
<1.2元件>登记的元件当中通过 “杆式”供应的元件清单。在这个部品清单

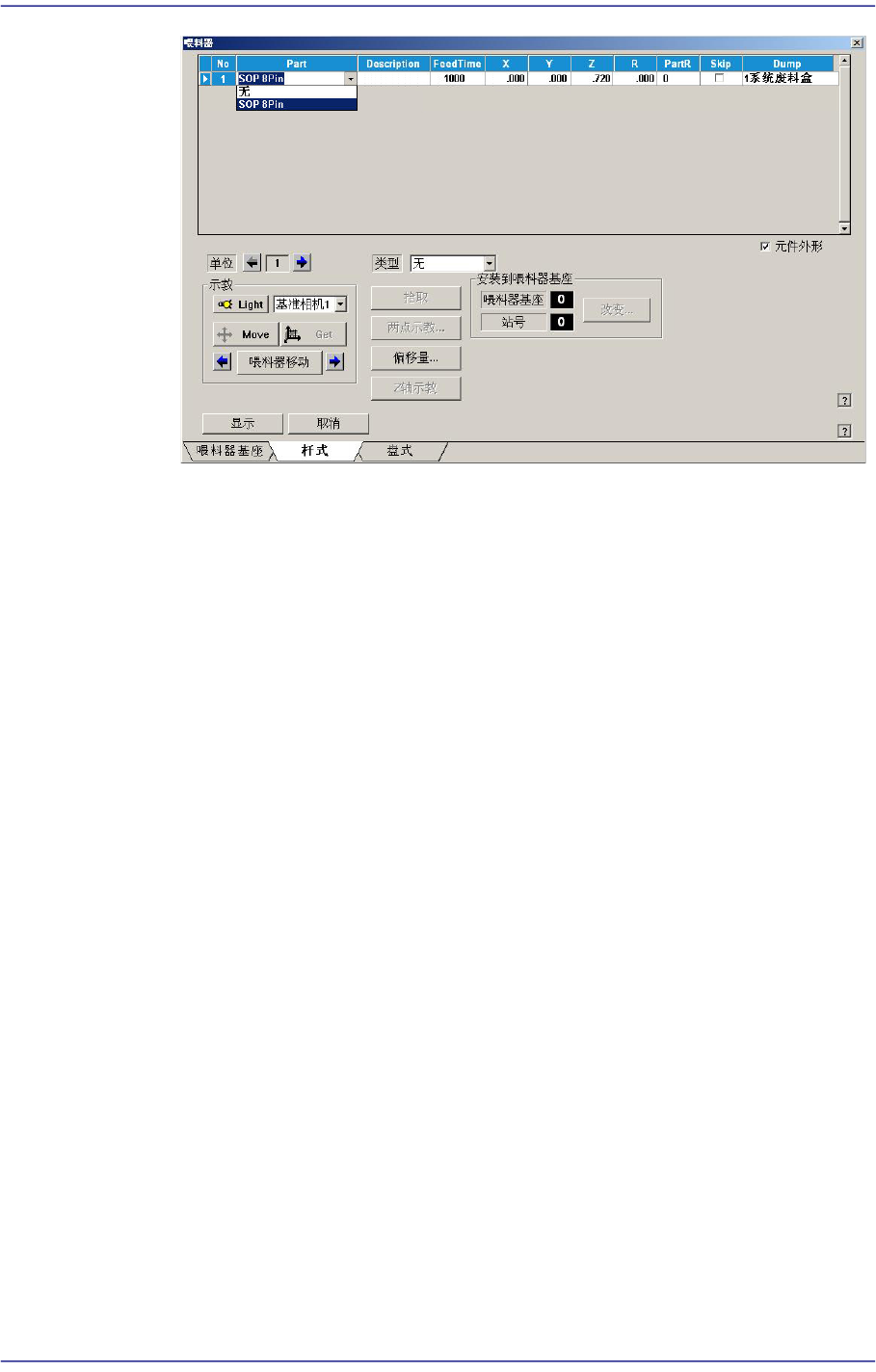

选择将要装的部品。下一个是在<Part>列的组合框选择部品的画面。

8-15
供应装置的设置
<FeedTime> 列
在该Slot上装有管式喂料器r时,设定管式喂料器部品供应时间。 基本上管
式喂料器都是振动式,所以吸着部品之后,移动到下一个部品的吸着位置时
需要一定间隔的时间。在这里设定时间间隔。
<X> 列
该Slot上装有管式喂料器时,设定吸附Stick Feeder供给部件的X位置。
<Y> 列
该Slot上装有管式喂料器时,设定吸附Stick Feeder供给部件的Y位置。
<Z> 列
该Slot上装有管式喂料器时,设定吸附Stick Feeder供给部件的Z位置。
<R> 列
该Slot上装有管式喂料器时,设定吸附Stick Feeder供给部件的R(磁头的旋
转角度)位置。
<PartR> 列
该Slot上装有管式喂料器时,设定吸附Stick Feeder供给部件的贴装角度。
<SK> 列
该Slot上装有管式喂料器时,选择Stick Feeder供给部件的吸附与否。
需要吸着时,要保持选择框未检查的状态,不要吸着时,要确认选择框。
<Dump> 列
该Slot上装有管式喂料器时,选择Stick Feeder供给部件的Dump Box。 可选
择的废料盒如下。
系统废料盒:作为设定在系统的废料盒,它安装在设备的传送装置前面。
