8-17 供应装置的设置 3. < 改变 … > 按钮 把杆式安装在喂料器基座时， 变更将要安装的喂料器基座 单位和 Slot 的编 号。 单 击此按钮时显示以下对话框。 < 安装到喂料器基座 > 领域 喂料器基座 显示装有该杆式的喂料器基座。 所 表示的编号如下。 0: 没有装在任何喂料器基座的情况。 1: 安装在 1 号喂 料器 基座 ( 前面喂料器座 ) 的情况。 2: 安装在 2 号喂 料器 基座…
8-16
Fast Chip Shooter SM471 PLUS Administrator’s Guide
用户自定义废料盒:作为使用者设定在系统的废料盒，在系统设定其位置。
<单位> 领域
选择要编辑的Feeder Base Unit。 , 按钮用于选择Feeder Base。
1-Front Feeder Base(前面Feeder Base), 2-Rear Feeder Base (后面Feeder Base)
此按钮选择前一个单位， 此按钮选择下一个单位。
<喂料器移动> 按钮
传感器只移动到Feeder贴装的Grid领域。
按钮
选择当前选定的Stick Feeder Slot的以前Slot。
按钮
选择当前选定的Stick Feeder Slot的以后Slot。
<类型> 组合框
选择将要安装的杆式的形式。可选择的形式如下。
Stack Stick:它是把同一类元件向垂直方向装的杆式。
Multi Stick:它是把1个或多种部品向水平方向装的杆式。
Belt Multi Stick:利用Stick供给的部件使用Motor驱动的输送带直进移送的装置。
Slim Stick:利用空压前，后进Stick的构造。利用前进时发生的冲击把部件整列在
部件导轨，后进时漫漫驱动准确整列部件的装置。
<安装到喂料器基座> 领域
把杆式安装在喂料器基座时，设定喂料器基座单位和 Slot的编号。
1. <喂料器基座>
显示装有该杆式的喂料器基座。所表示的编号如下。
0:没有装在任何喂料器基座的情况。
1:安装在1号喂料器基座(前面喂料器座)的情况。
2:安装在2号喂料器基座(前面喂料器座)的情况。
2. <站号>
表示装有该杆式的喂料器基座的Slot编号。所表示的编号如下。
0:没有装在任何Slot的情况。
1-52:安装在1-5
2号Slot的情况。
8-17
供应装置的设置
3. <改变…> 按钮
把杆式安装在喂料器基座时，变更将要安装的喂料器基座 单位和Slot的编
号。单击此按钮时显示以下对话框。

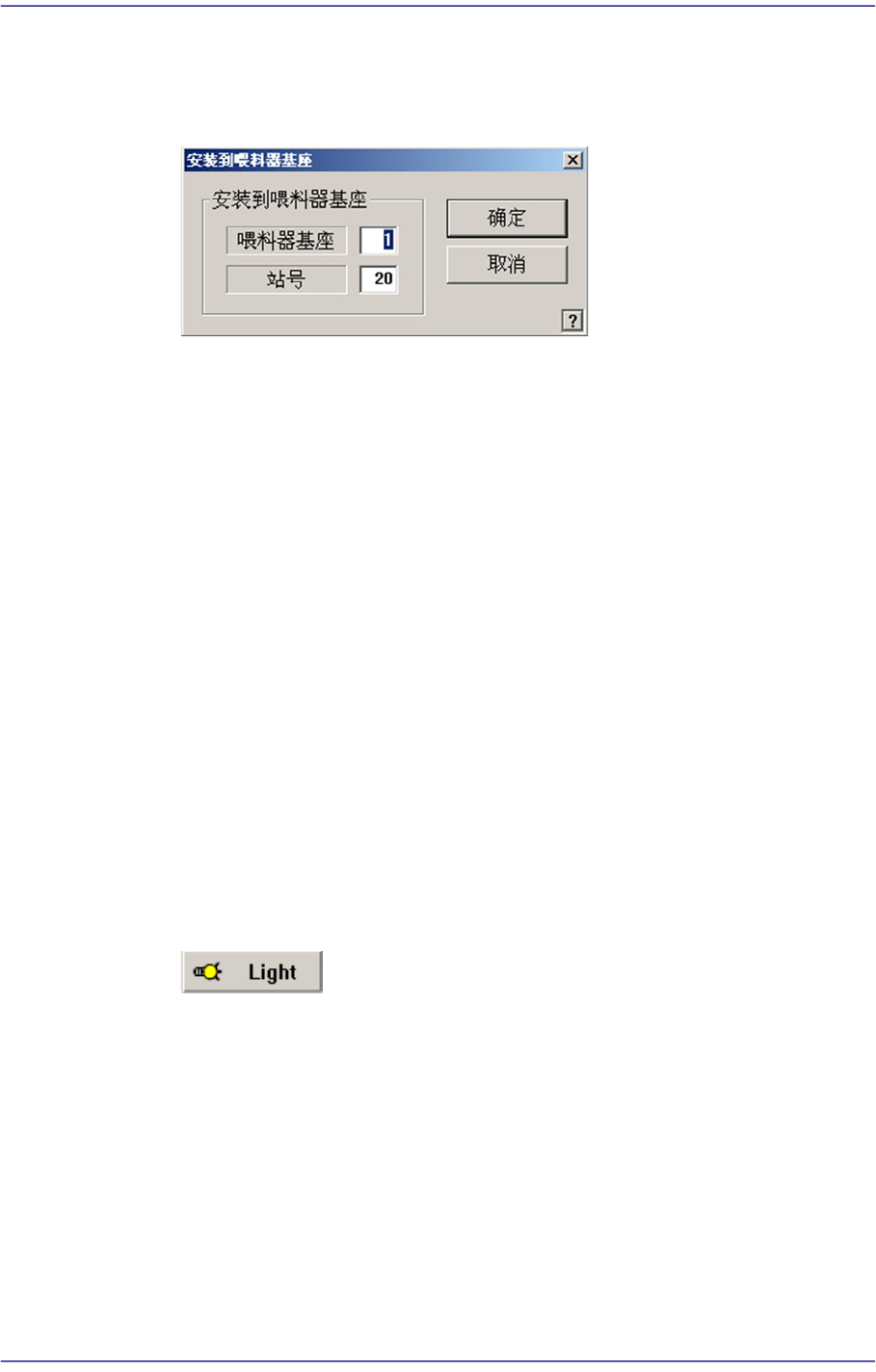

<安装到喂料器基座> 领域
喂料器基座
显示装有该杆式的喂料器基座。所表示的编号如下。
0:没有装在任何喂料器基座的情况。
1:安装在1号喂料器基座(前面喂料器座)的情况。
2:安装在2号喂料器基座(前面喂料器座)的情况。
站号
指定要Stick Feeder的Slot。
<确定> 按钮
保存设定内容后关闭对话框。
<取消> 按钮
不保存设定内容关闭对话框。
<示教> 领域
用于旋转XY轴驱动电动机把所选对象移动到指定的坐标位置或用于获取所选
对象的当前坐标。
按钮
设定示教时使用的基准相机照明。按下此按钮时，显示以下画面。
8-18
Fast Chip Shooter SM471 PLUS Administrator’s Guide
图
8.8
相机
“
为头照像机
”
时的对话框
图
8.9
相机
“
为固定照相机
”
时的对话框
<边>
设定侧面的照明度。(0 - 15)
<向下移动> 按钮
下降侧面的照明。
<外部>
设定外部照明度。(0 - 15)
<内部>
固定相机时, 设定内部照明度。 (0 - 15)
<确定> 按钮
把设定的照明度反映到照明数据后关闭对话框。
<取消> 按钮
忽略已设定的照明度直接关闭对话框。
照明 用途 适用元件 备注
Side
照射元件的边缘。 Chip、QFP、BGA、SOP等
