8-18
Fast Chip Shooter SM471 PLUS Administrator’s Guide

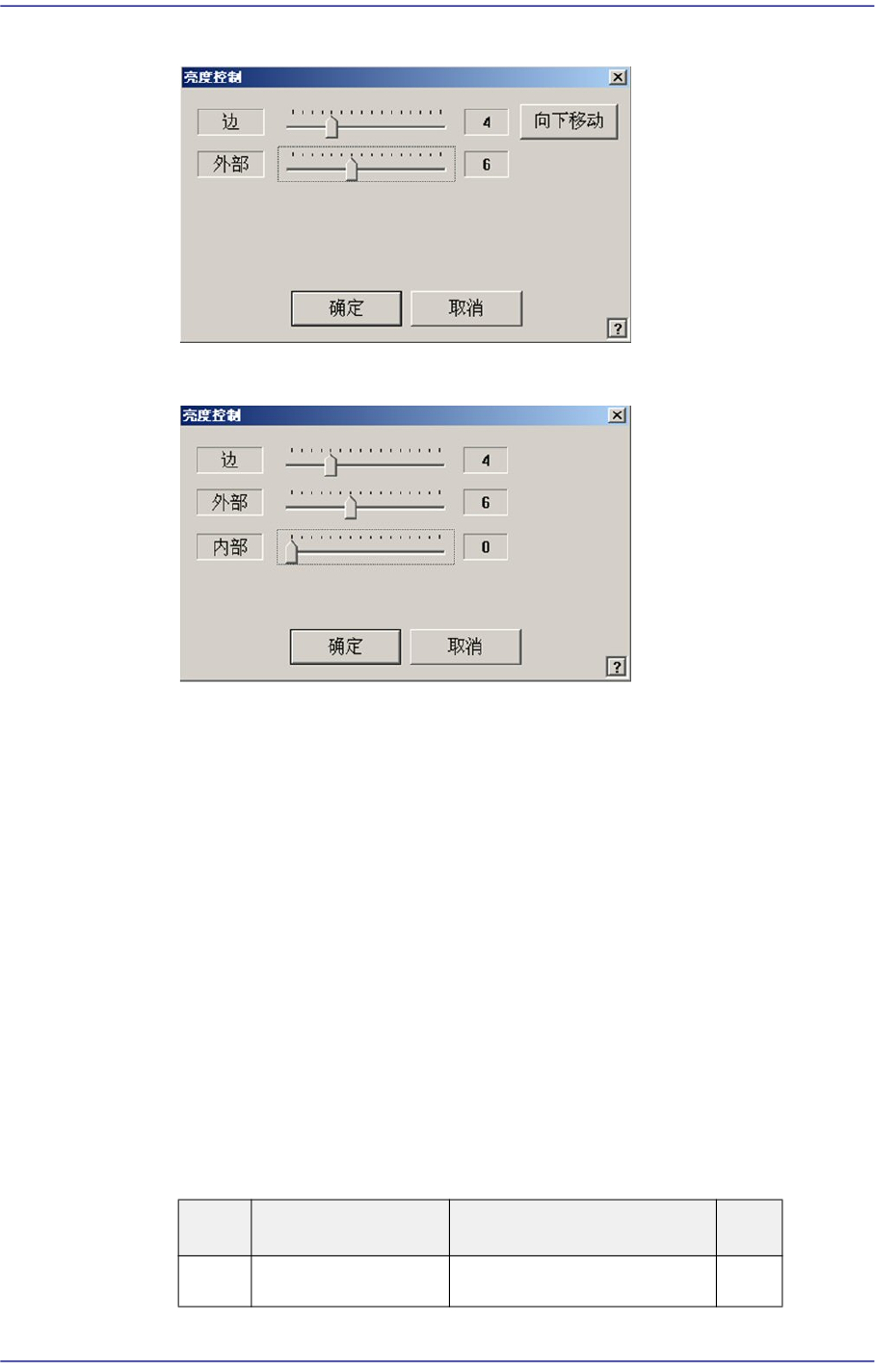

图
8.8
相机
“
为头照像机
”
时的对话框
图
8.9
相机
“
为固定照相机
”
时的对话框
<边>
设定侧面的照明度。(0 - 15)
<向下移动> 按钮
下降侧面的照明。
<外部>
设定外部照明度。(0 - 15)
<内部>
固定相机时, 设定内部照明度。 (0 - 15)
<确定> 按钮
把设定的照明度反映到照明数据后关闭对话框。
<取消> 按钮
忽略已设定的照明度直接关闭对话框。
照明 用途 适用元件 备注
Side
照射元件的边缘。 Chip、QFP、BGA、SOP等
8-19
供应装置的设置
组合框
用于旋转XY轴驱动电动机选择移动到指定坐标位置的对象或用于选定要获
取当前坐标的对象。可选择的对象如下。
基准相机(Option):选择头部的基准相机。
头1 ~ 头10: 选择正面Gantry的1号~10号Head
头11 ~ 头20: 选择背面Gantry的1号~10号Head
<移动> 按钮
在组合框中选择的对象移动到指定的坐标位置。 运行 “移动”之前，先要用
鼠标单击需要移动的位置对应的Grid的shell(Stick Feeder的吸附点坐标)。
<得到> 按钮
以组合框中选择的对象为基准获取X, Y 坐标。 运行 “得到” 之前，先要用鼠
标单击需要移动的位置对应的Grid的shell(Stick Feeder的吸附点坐标)。
<拾取> 按钮
从当前选定的Stick Feeder进行部件贴装。此时，应该提前选择所要贴装部件的
磁头Device)。 成功地吸着后显示以下对话框。
详细内容请参照 “8.1.1
喂料器基座
（
Feeder Base
）
”的 <Pick> 按钮。
<两点示教…> 按钮
它执行示教杆式喂料器的吸着点时，通过示教装有部品的Pocket对角线两段的2
个点的方法来算出中心点的功能。 详细内容请参照 “8.1.1
喂料器基座
（
Feeder
Base
）
“的 <2Pt.Teach…> 按钮。

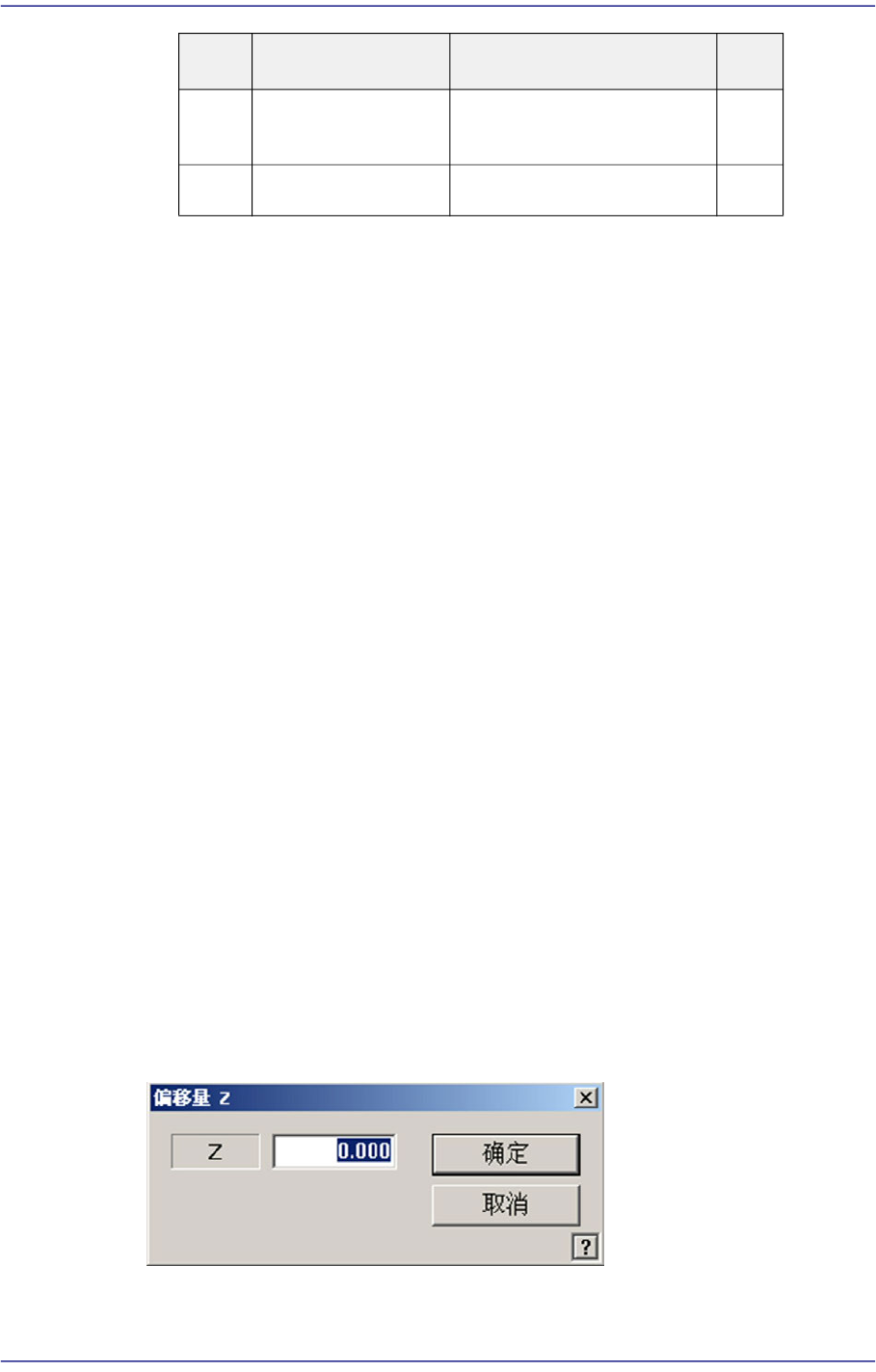

<偏移量> 按钮
Feeder的Pickup Z值一概适用偏移（Offset）。
<Z>编辑框
Outer
照射元件的圆形边
缘及元件表面。
Chip、QFP、BGA、SOP等
Inner
照射元件表面。 Chip、QFP、BGA、SOP等
照明 用途 适用元件 备注
8-20
Fast Chip Shooter SM471 PLUS Administrator’s Guide
输入偏移值（Offset）。
<确定> 按钮
保存设定内容后关闭对话框。
<取消> 按钮
不保存设定内容关闭对话框。
<Z轴示教> 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。在HEAD的喷嘴插槽插入CN040
喷嘴后在<Grid>领域选择要测量Z轴高度的Stick Feeder，然后点击<移动>按
钮。
然后点击此按钮则自动执行Z轴高度测量。

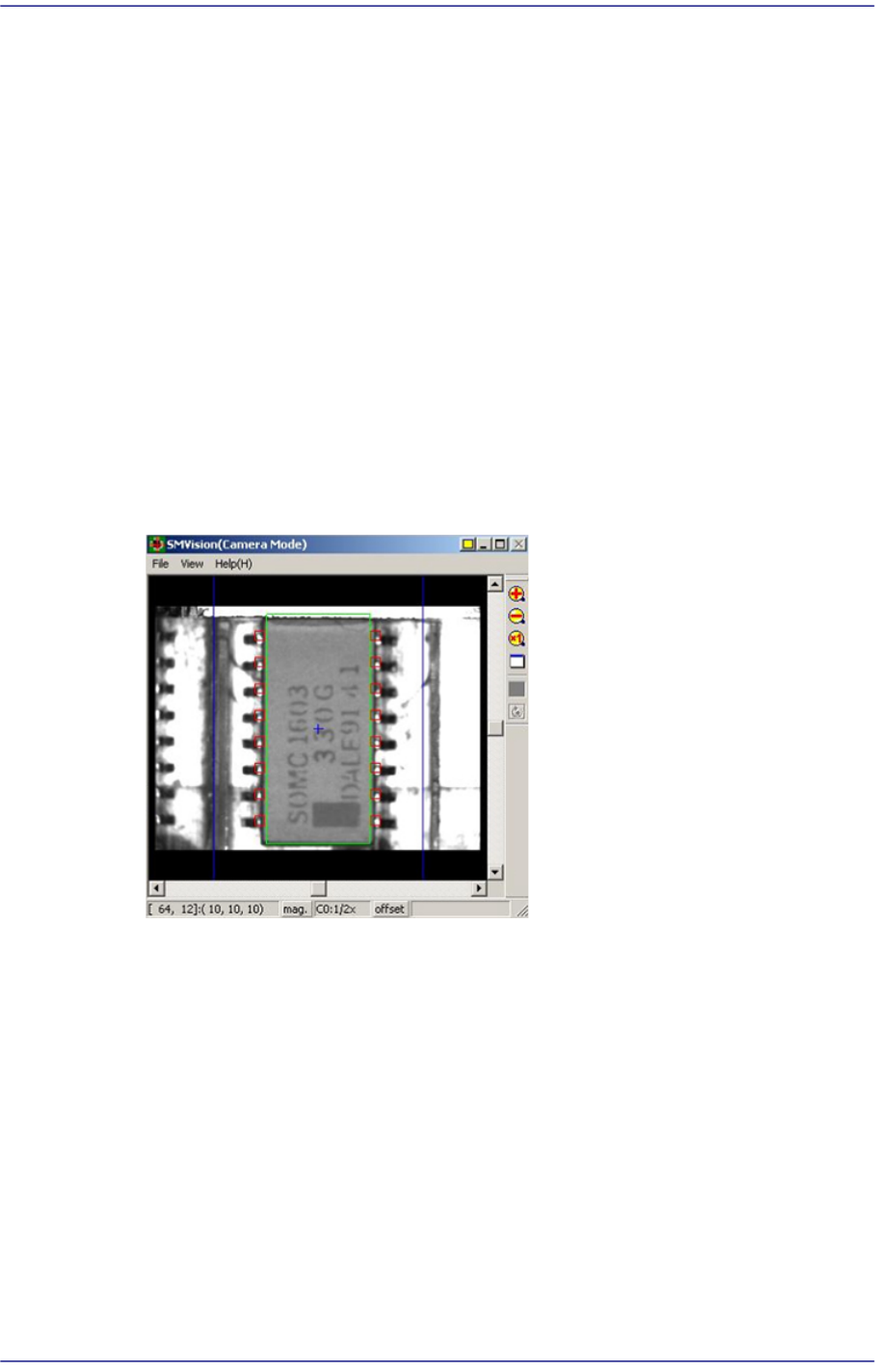

<Part Outline> 选择框
如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up角度的 out line形象。
<显示> 按钮
用图象显示实际设置在喂料器底座上的喂料器形象。
