供应装置的设置
8.1.3. 盘状喂料器（Tray Feeder）

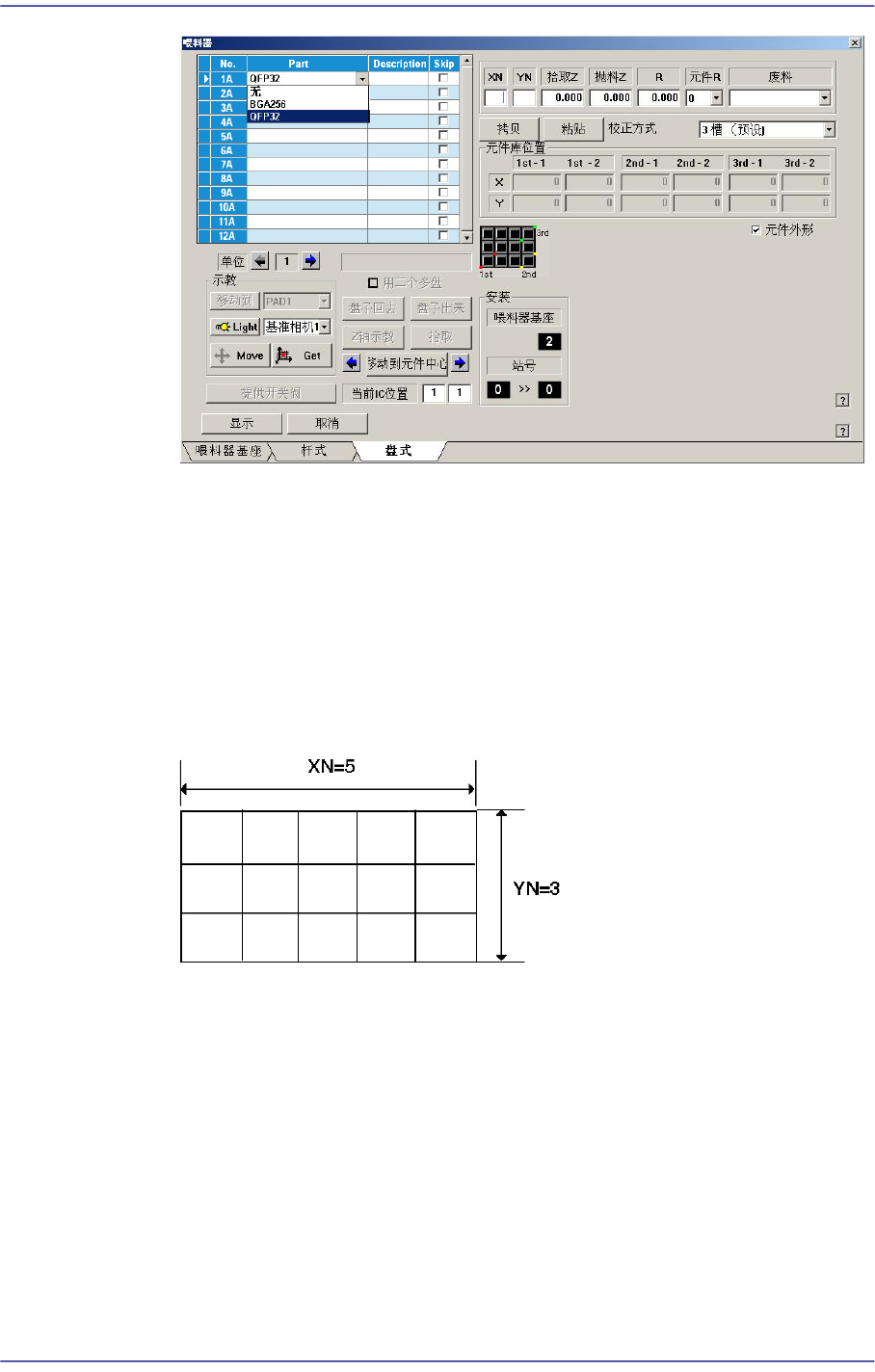

选择盘状喂料器的各种数据。 选择“盘式” 时的初始画面如下。
图
8.10 “
盘式
”
对话框
1: Grid
‘Grid’ 领域
按照相应Tray生成数据，再进行编辑。
<No> 列
它是Tray Unit Tray的排列编号。基本上有10个 “Single” 。各个表示一个
Tray。
<Part> 列
选择装在该多盘式的Part。用鼠标单击<Part>列时显示组合框，组合框中有
在<1.2元件>登记的部品当中通过 “多盘式”供应的元件清单。
在这个部品清单选择将要装的部品。下一个是在<Part>列的组合框选择部品
的画面。
8-22
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<SK> 列
相应的 Tray已设置 Tray Feeder时，选择从 Tray Feeder供给的部件吸附与
否。
<XN> 编辑框
设定排列在多盘式上的部品的X轴方向的数量。
<YN> 编辑框
设定排列在多盘式上的部品的Y轴方向的数量。
<掘Z> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给的部件贴装的Z方向
的高度值 。
<倾倒Z> 列
设定吸着部品失败时，堆存部品的Z轴方向的高度值。(这个时候，废料盒应
设定为多盘式)
<R> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给部件的吸附R角度
（磁头的回转角度）。
8-23
供应装置的设置
<局部R> 列
该多盘式上装有盘式喂料器时，设置从Tray Feeder供给部件的贴装角度。
<废料> 列
该多盘式上装有盘式喂料器时，选择从Tray Feeder供给部件的 Dump Box。
可选择的废料盒如下。
回到盘式喂料器:向吸着元件的Tray堆存。
用户自定义废料盒:作为使用者设定在系统的废料盒，在系统设定其位
置。
<拷贝>按钮
复制<Grid>区的元件信息。此时会复制一切有关于该元件的已设定数值。
<粘贴> 按钮
在<Grid>领域选择所要的工作台后点击此按钮则粘贴复制的部件信息。
<校正方式> 组合框
为吸附供应到Tray Feeder的部件，选择pocket位置的示教方法。
如果选择3Pocket或2Pocket Diagonal方式，则提供示教时推测示教位置的功能，
可缩短利用示教框移动gantry 所需要的时间。
Teaching Method选择3Pocket或2Pocket Diagonal，2nd-1, 2nd-2, 3rd-1, 3rd-2座标
均为0.000时，如果已确定1st-1和 2st-2座标，则推测2nd-1, 2nd-2, 3rd-1, 3rd-2座
标黑色显示此推测值。

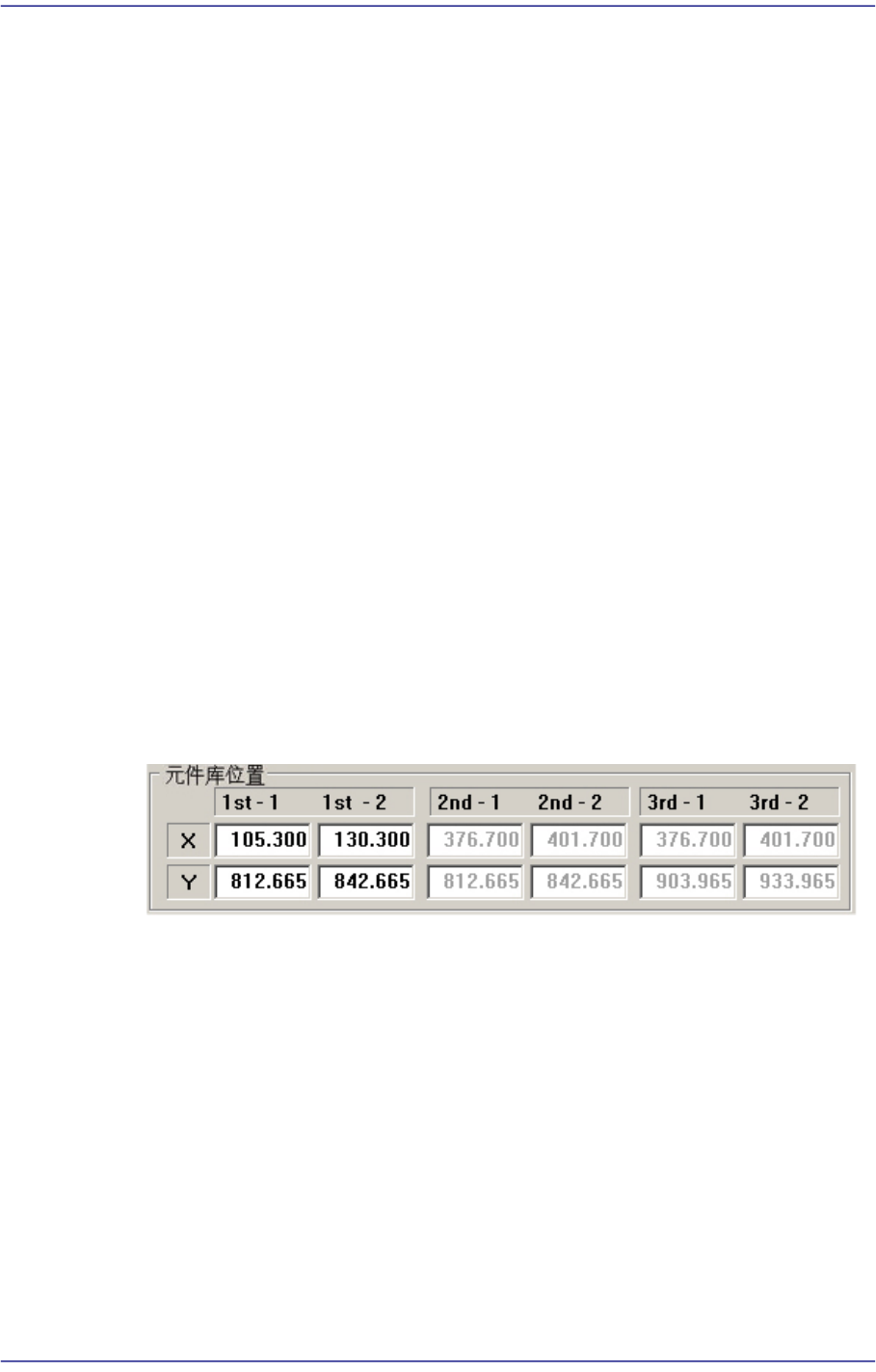

如果已示教实际值灰色显示的推测值显示成黑色，黑色表示确定值。
推测值变更为确定值，作为二次推测值更准确地推测剩余的推测值。
3槽 （预设）
如下图所示，输入3个Pocket的对角线的2点之间的位置。
