8-25 供应装置的设置  <2 槽 X- 轴 > 如下图所示一一输入任何一个 X 方向的 pocket 的中心点坐标， 2 号 pocket 的对角线顶点坐标，以及 X 和 Y 方向间距。  <2 槽 Y - 轴 > 如下图所示一一输入任何一个 Y 方向的 pocket 的中心点坐标， 2 号 pocket 的

8-24

Fast Chip Shooter SM471 PLUS Administrator’s Guide

部品拾取位置也可以使用以下方法来指定。

 <3槽中心>

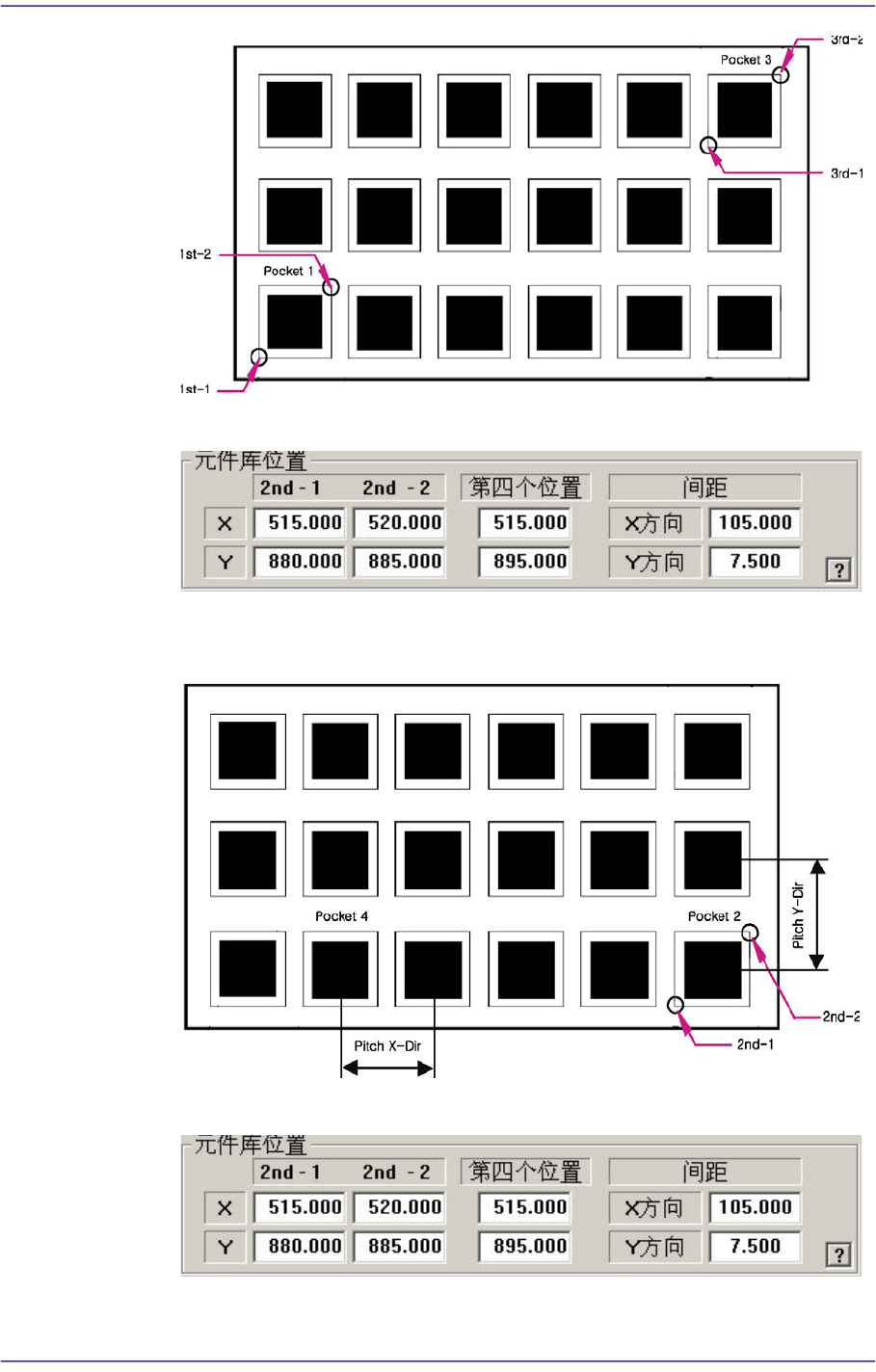

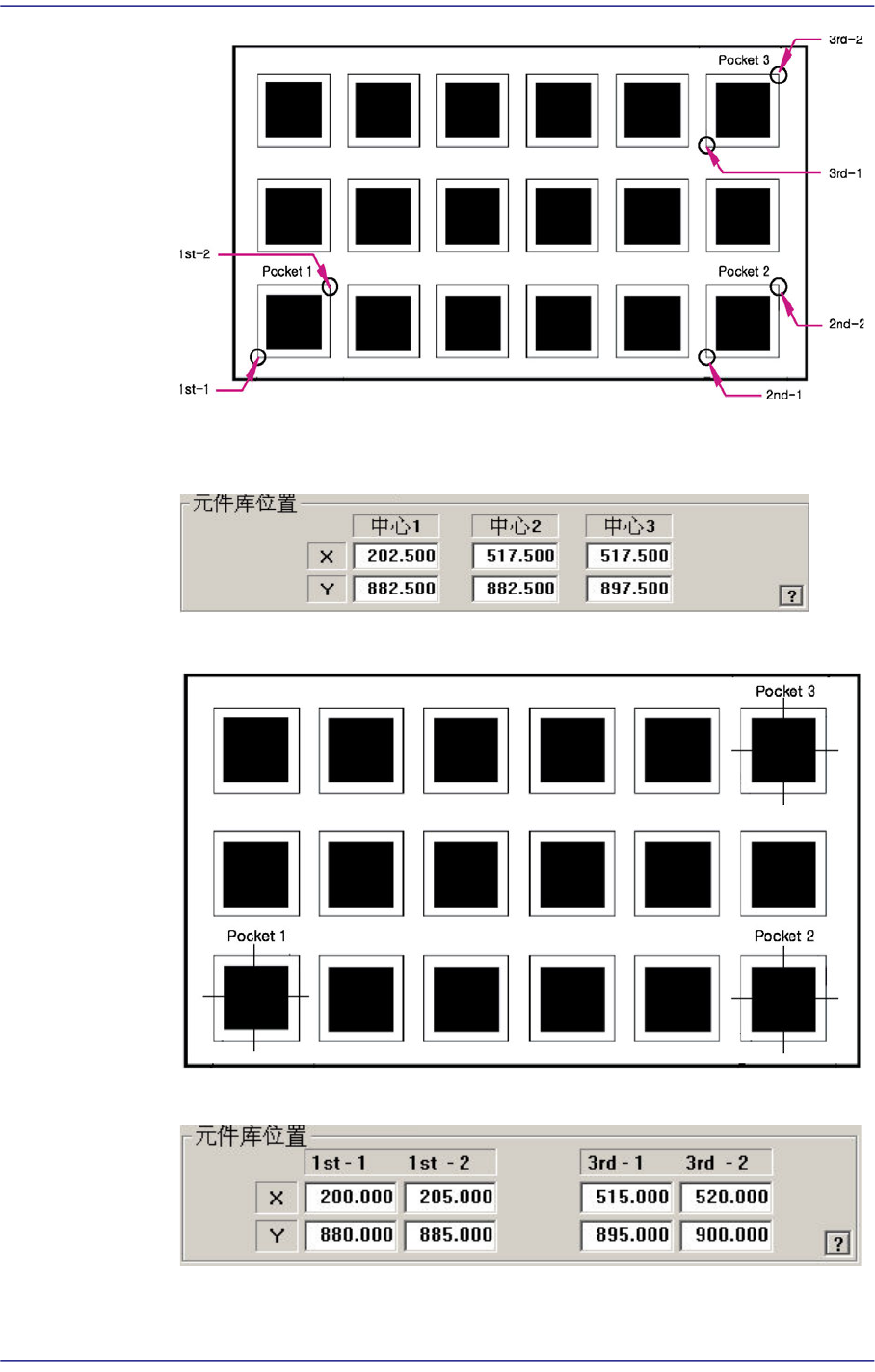

如下图所示输入1，2，3号Pocket的中心坐标。

 <2槽对话框>

如下图所示输入1号，3号Pocket对角线顶点的坐标。

8-25

供应装置的设置

 <2槽X-轴>

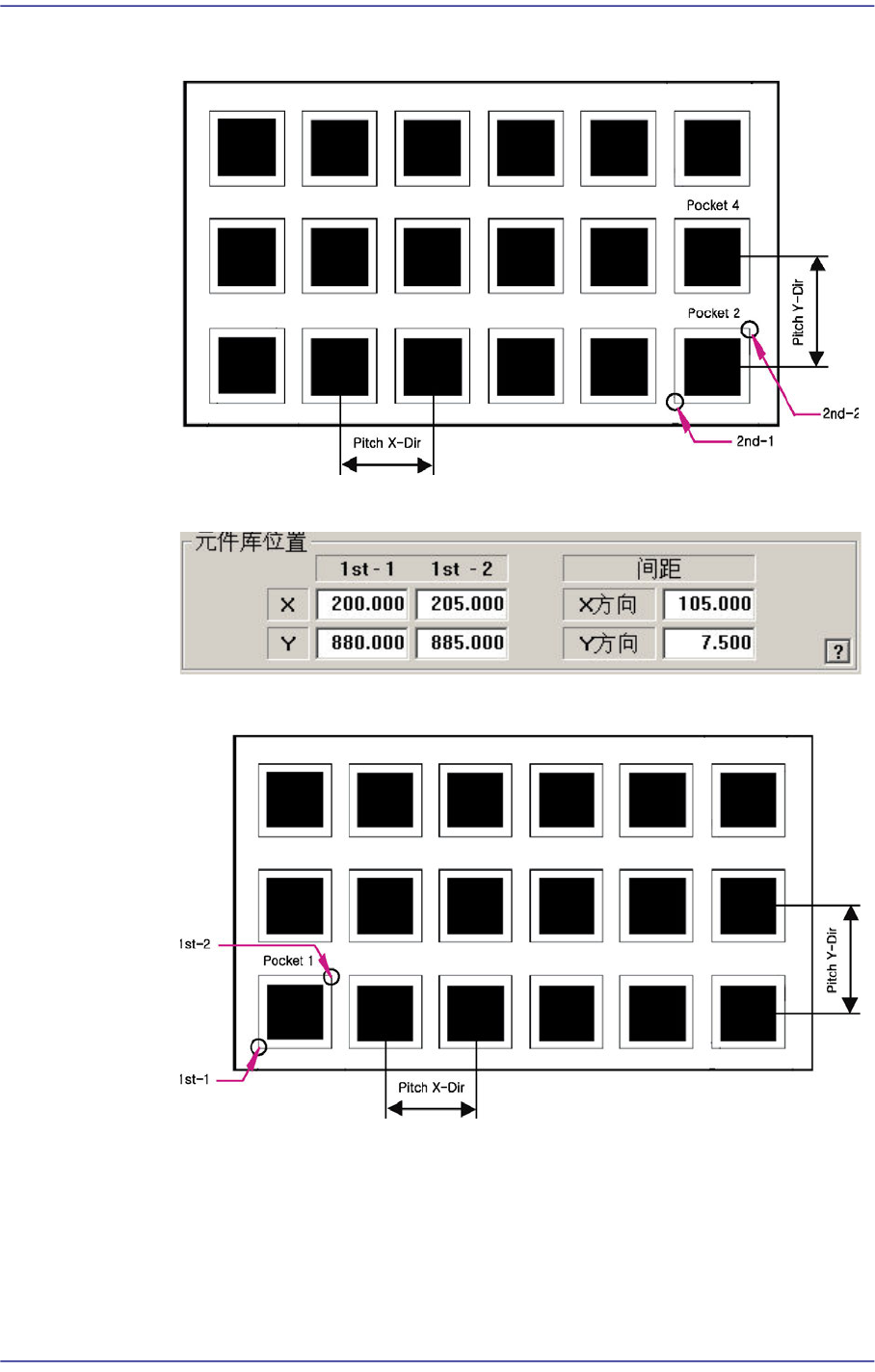

如下图所示一一输入任何一个X方向的pocket的中心点坐标， 2号 pocket 的

对角线顶点坐标，以及X和Y方向间距。

 <2槽Y-轴>

如下图所示一一输入任何一个Y方向的pocket的中心点坐标， 2号 pocket 的

8-26

Fast Chip Shooter SM471 PLUS Administrator’s Guide

对角线顶点坐标，以及X和Y方向间距

 <1槽>

如下图所示输入1号 pocket 的对角线顶点坐标，以及X和Y方向间距。

 <1Pocket with Angle>

这种功能使Fiducial照相机在托盘的一定范围内移动成为可能，将托盘设置

为不完全平行于X轴而带些角度的时候，这是一种很有用的方法。
