Fast Chip Shooter SM471 PLUS Administrator’s Guide
xii
机器规格

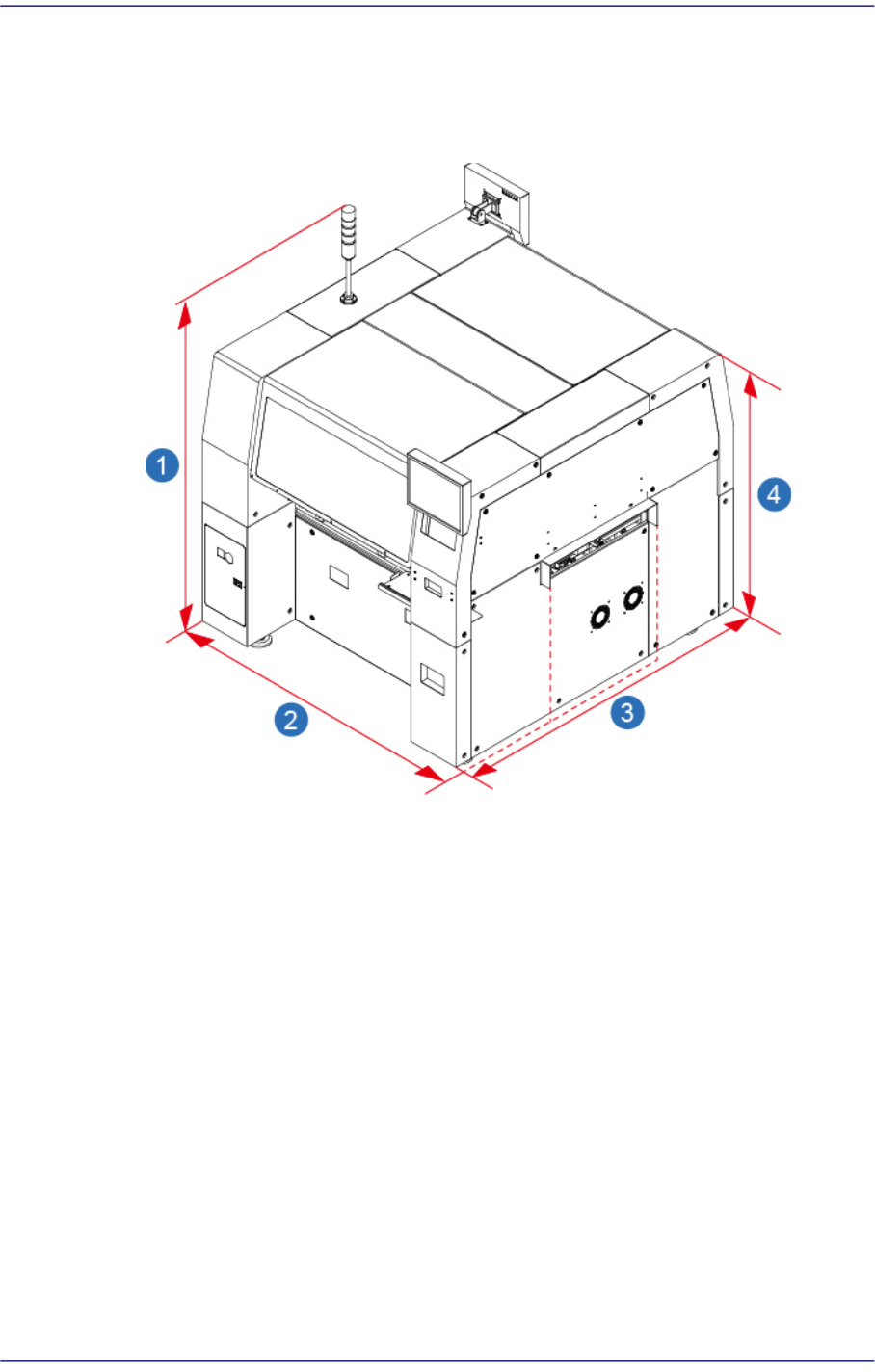

设备的尺寸及質量
设备的尺寸及质量
1:
长度
(1,995 mm)
2:
宽度
(1,650 mm)
3:
到
Cover
上面
(1,690 mm)
4: Signal Light
上面
(1,485 mm)
前言
xiii
设备的质量
机种
质量(kg) 备 注
SM471PLUS
(Standard 2 Feeder
base)
1,730
Height=900mm
Feeder 在外
1,790
Height=950mm
Feeder 在外
SM471PLUS
(2 Docking Option)
1,700
Height=900mm
Docking Cart, Feeder 在外
1,760
Height=950mm
Docking Cart, Feeder 在外
Fast Chip Shooter SM471 PLUS Administrator’s Guide
xiv

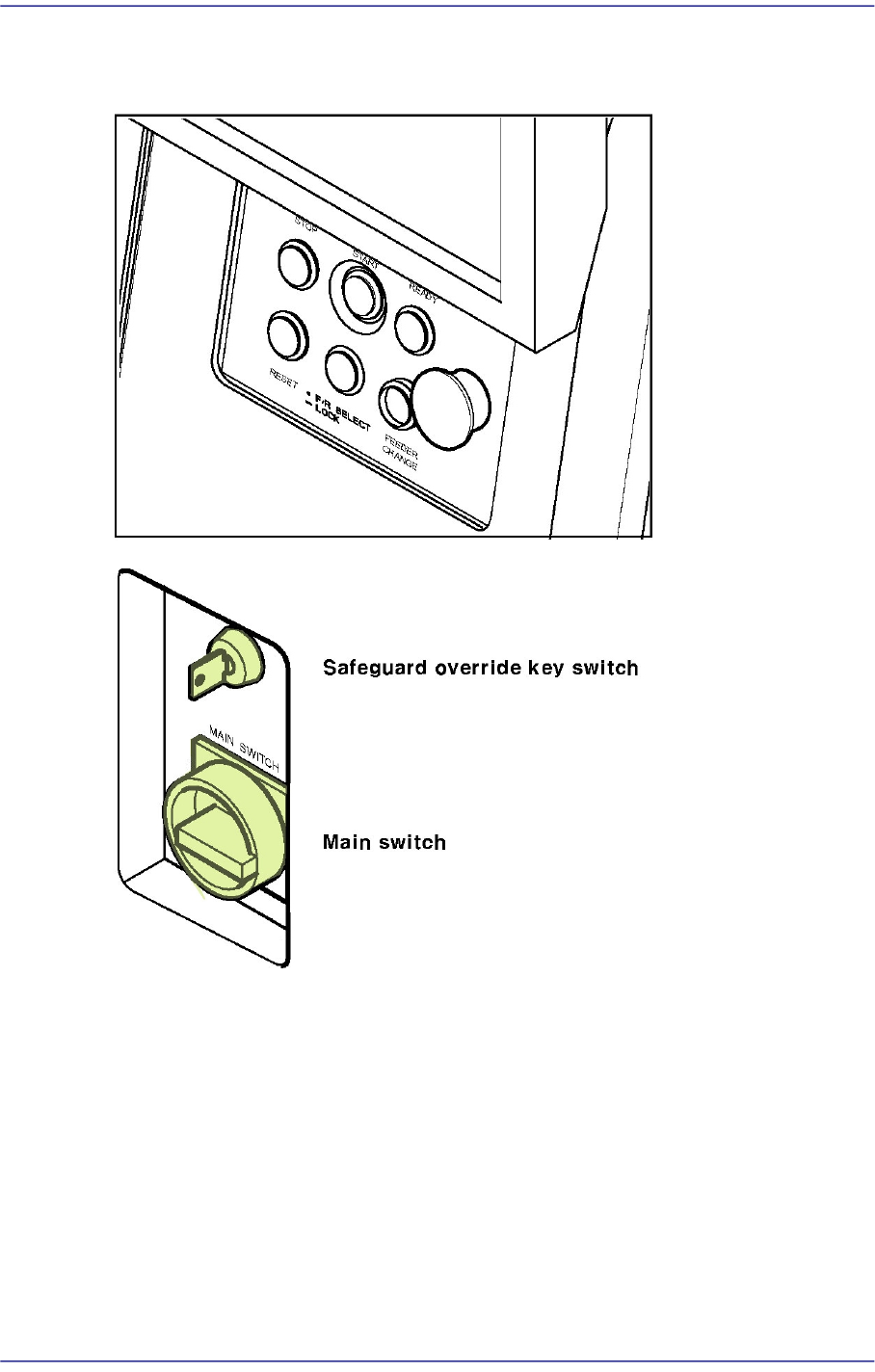

运行面板的开关操作
图
1.5
运行面板
运行面板上各开关的动作如下。
Main （主）开关
它具有本设备的总电源的供给或切断的功能。旋拧开关的旋钮，供应电源时，接
通到控制器。 一会儿，编程显示器中出现工作画面。这种初始状态下，电源还没
有接通到马达等驱动部。关闭电源时必须先结束 MMI。突然关闭电源，对数据
和主机会有影响，而且下次再开电源时，机器可能会不正常工作。
