8-30
Fast Chip Shooter SM471 PLUS Administrator’s Guide

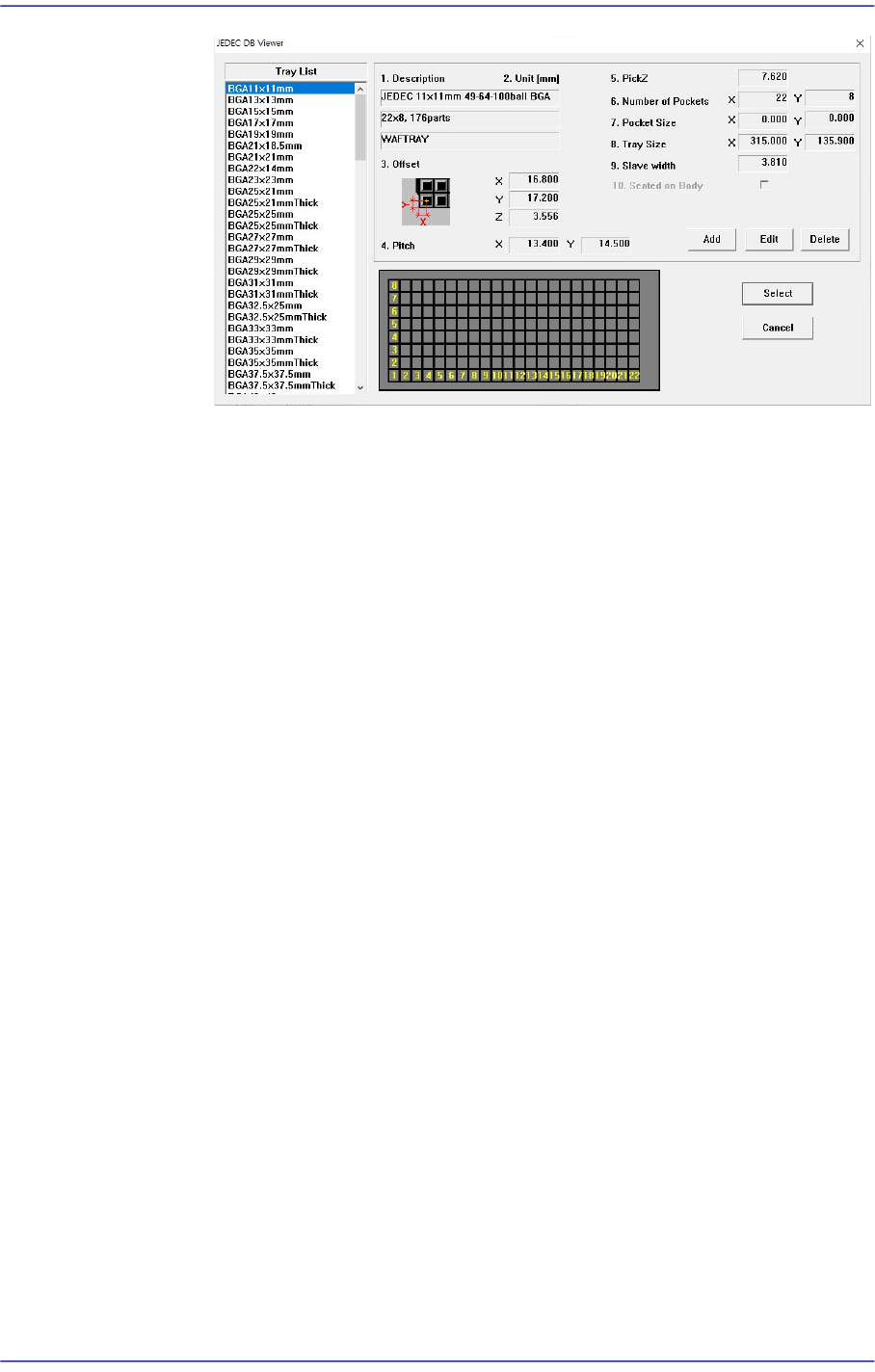

<描述>标题框
托盘的样式和大小。
<Offset>标题框
它表示X， Y， Z的偏移值。
<Pitch>标题框
托盘中零件中心之间的距离。
<PickZ>标题框
拾取托盘提供的零件时，设置Z轴的高度。
<口袋数>标题框
调色板中的口袋数量。
<口袋大小>标题框
托盘的口袋大小。
<托盘尺寸>标题框
托盘的大小。这是不包括托盘侧面的单独宽度的尺寸。
<从属宽度>标题框
这意味着托盘侧面的机翼宽度。
<坐在身上>标题框
此设备不支持此功能。
<添加>按钮
它是生成新JEDEC托盘的功能。
<编辑>按钮
这是一个可以修改已定义的现有JEDEC托盘的功能。
8-31
供应装置的设置
<删除>按钮
此功能允许您删除现有定义的JEDEC托盘。

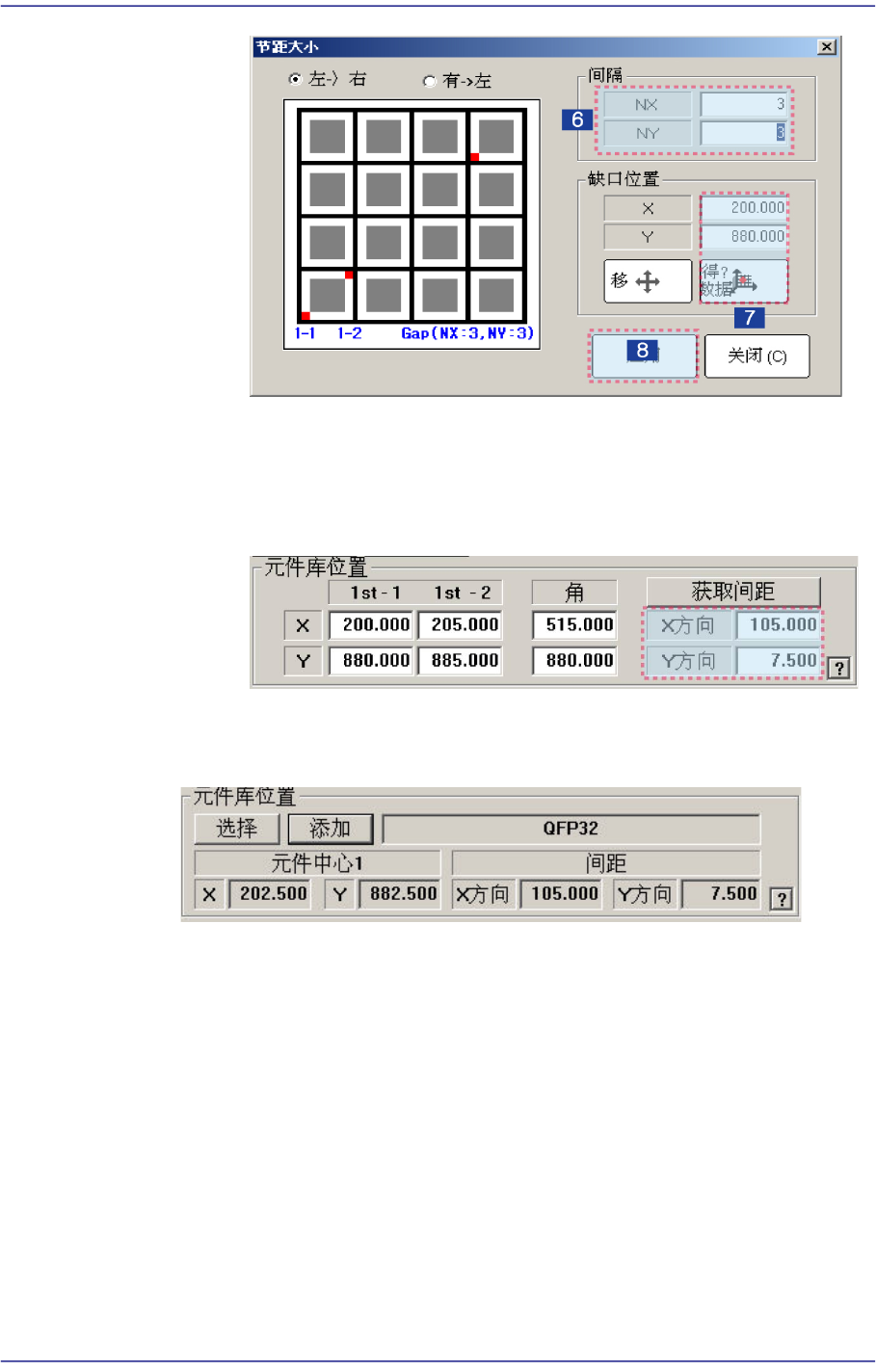

<Pocket Center1>标题框
X表示偏移量加上从属宽度。
<Pitch>标题框
表示X，Y音高值。
<单位> 领域
选择将要编辑的盘式。
此按钮选择前一个单位， 此按钮选择下一个单位。
<单位类型> 标题框
表示已选择的盘式的形式。该盘式的形式应设定在系统中。
<用二个多盘> 选择框
要在一个Pallet放置2个Tray使用，则作出确认标记。 本设备中无法使用。
<盘子出来> 按钮
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能。
<盘子回去> 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。 适用于自动
Tray feeder的功能。
<示教> 领域
用于回转XY轴驱动电动机，把已选对象移动到指定的坐标位置或用于获取已选
对象的当前坐标值。
按钮
示教时设置所要使用的基准相机的照明。详细事项请参照 “8.1.2
杆式
（
Stick
Unit
）
”。
组合框
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所
要获取当前坐标的对象。可选择的对象如下。
基准相机(Option):选择头部的基准相机。
头1 ~ 头10: 选择正面Gantry的1号~10号Head
头11 ~ 头20: 选择背面Gantry的1号~10号Head
<移动> 按钮
