8-32
Fast Chip Shooter SM471 PLUS Administrator’s Guide
组合框中选择的对象移动到指定的坐标位置。 运行 “移动”按钮之前，先要
用鼠标单击需要移动的位置对应的Grid 领域 (Tray Feeder的吸附点坐标)。
<得到> 按钮
组合框中选择的对象为基准获取 X, Y 坐标。 运行 “得到”按钮之前，先要用
鼠标单击需要移动的位置对应的Grid 领域 (Tray Feeder的吸附点坐标)。
<Shuttle Supply>键
如果是Shuttle Tray Feeder，巡回台(Shuttle)从盘式供料器(Tray Feeder)得到元器
件后移动到拾取(Pick Up)位置。
<Pallet Out > 按钮
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能
<Pallet In > 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator插入。 适用于自动
Tray feeder的功能。
<Z Teach> 按钮
利用空压自动测定对Feeder吸附点的Z轴高度。 在HEAD的喷嘴槽插入CN040
喷嘴后在“喂料器底座”TAP对话框的<Grid>领域选择要测定Z轴高度的带式喂
料器，然后点击<移动>按钮。
<Pick>键
针对当前“供料器底座(Feeder Base)”对话窗口上选择的带式供料器(Tape
Feeder)进行元器件吸附动作。此时，需要事先选择装置
(Device)(进行吸附动作
的

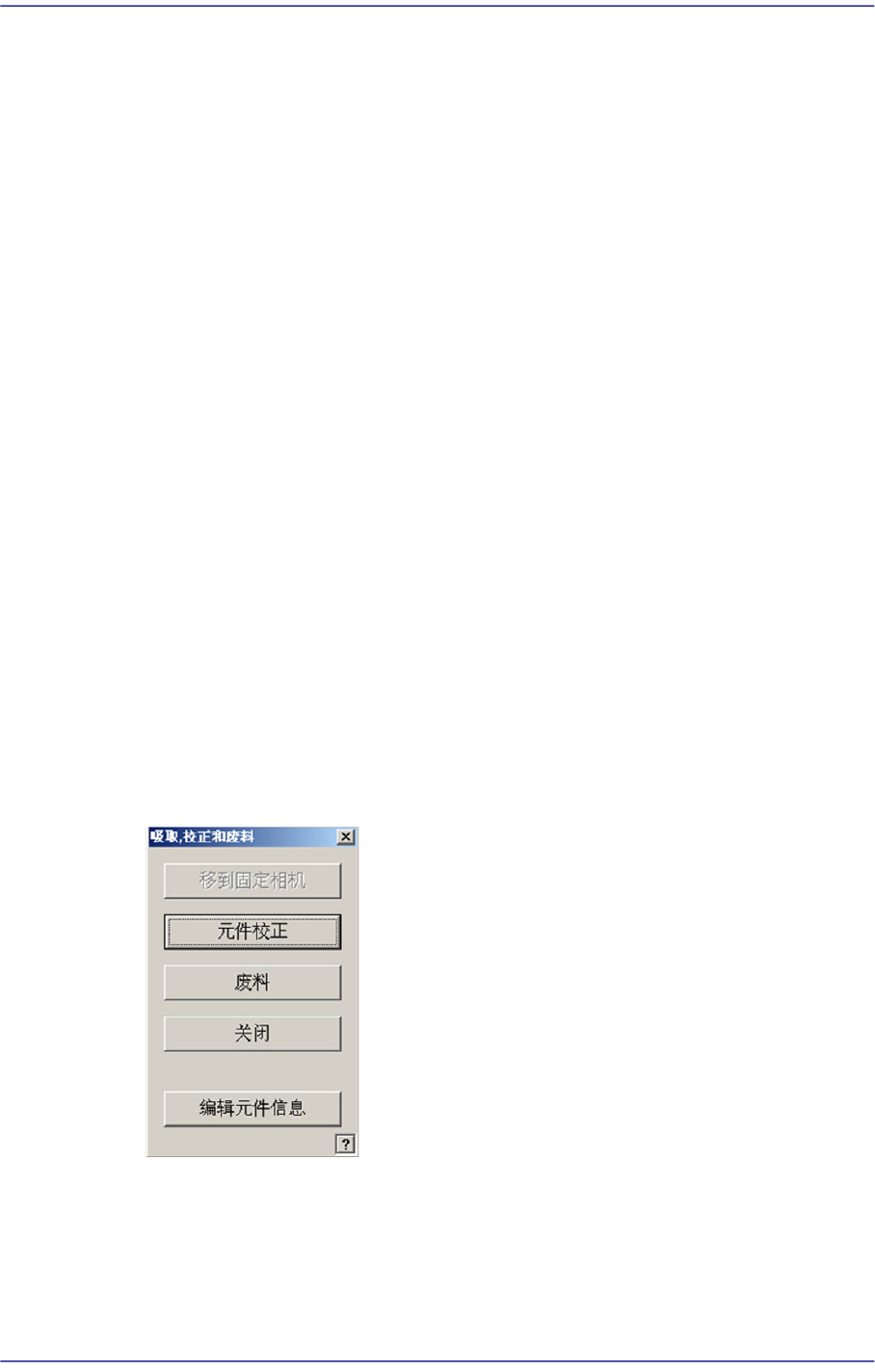

贴片头)。吸附成功后将出现下列对话窗口。
<移到固定相机> 按钮
用视角 照相机排列该部品时，只有在进行排列的摄象机为固定照相机时此
功能处于活性化状态。单击此按钮时，把头部装置向固定照相机的位置移
动。
8-33
供应装置的设置
<元件校正> 按钮
进行对该部品的排列。
<废料> 按钮
把部品堆存到指定的废料盒。
<关闭> 按钮
关闭对话框。
<提供开关阀> 按钮
Shuttle Tray Feeder时，Shuttle从Tray Feeder传受部件，移动到 Pick Up 。
<盘子移动> 按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号。
<Move Prev> 按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号以前的Pocket。
<Move Next> 按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号以后的Pocket。
<当前IC位置> 领域
<X>:设定将要进行吸着或移动的多盘式的X轴方向的Pocket编号。
<Y>:设定将要进行吸着或移动的多盘式的Y轴方向的Pocket编号。
<安装到喂料器基座> 领域
把盘式安装在喂料器基座时，设定喂料器基座单位和 Slot的编号。
<喂料器基座>
显示装有该盘式的喂料器基座。所表示的编号如下。
0:没有装在任何喂料器基座的情况。
1:安装在1号喂料器基座(前面喂料器座)的情况。
2:安装在2号喂料器基座(后面喂料器座)的情况。
<站号>
表示装有该盘式的喂料器基座的Slot编号。所表示的编号如下。
0:没有装在任何Slot的情况。
1 - 52:安装在1-52号Slot的情况。
<Part Outline> 选择框
如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up角度的out line形象。
8-34
