9-1
Step Programming
第9章. Step Programming
‘贴装步骤’ 子菜单编辑有关PCB贴装点的位置，部品的基准点标记，要贴装的部
品，供应部品的喂料器，吸着部品的吸嘴等的数据的功能。
图
9.1 “
步
”
对话框
1: Grid
<1. 贴装数据> 领域
设定有关贴装的编辑信息。
<No> 列
是Step序号意味着贴装点的顺序。
<Reference> 列
设定贴装点的参考名称。一般输入PCB上的R1, R2, C1, C2的值数。(最多8
个字)
<X> 列
设定贴装点的X轴方向的位置。
<Y> 列
设定贴装点的Y轴方向的位置。
<Z> 列
设定贴装点的Z轴方向的位置。
9-2
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<R> 列
设定贴装点的R轴方向的位置（贴装部品的旋转角度）。
<Part> 列
选择将要贴装的部品。
<Description> 列
请注意，槽显示已安装的组件描述。
<FDR> 列
选择供应贴装部品的喂料器。
<NZ> 列
选择吸着贴装部品的吸嘴。
<HD> 列
选择吸着贴装部品的Head。
<CS> 列
将要开始新的循环（周期）时选择选择框。
<CY> 列
单击<周期>时显示该周期的编号。
<SK> 列
对贴装点不作作业时选择选择框。
不进行操作而跳过去的行数显示在‘Skipped Count’上。
备注 被设置成跳过(skip)的元件不包含在可作业元件数量内(可作业
元件数量最多为150个)。

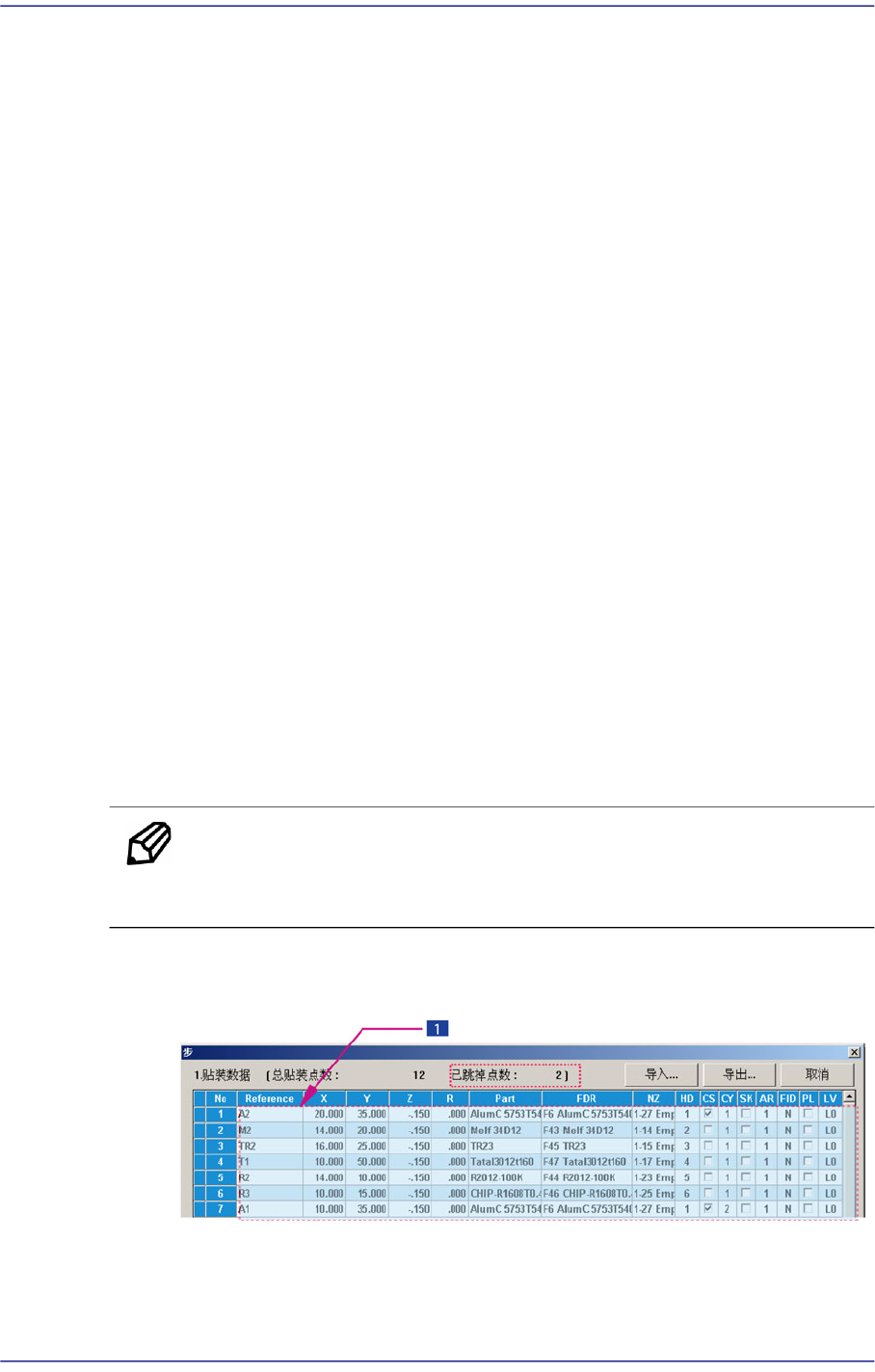

利用鼠标选择要跳跃的行，然后可以一次性跳跃被选择的行。相反，可以把
跳跃行设置为不被跳跃状态。
1:
利用鼠标的
Drag
选择
请利用鼠标选择行。( 利用鼠标 Drag 功能)
9-3
Step Programming
点击鼠标右键则显示Popup菜单。
请选择“Skip” 或 “No Skip”。

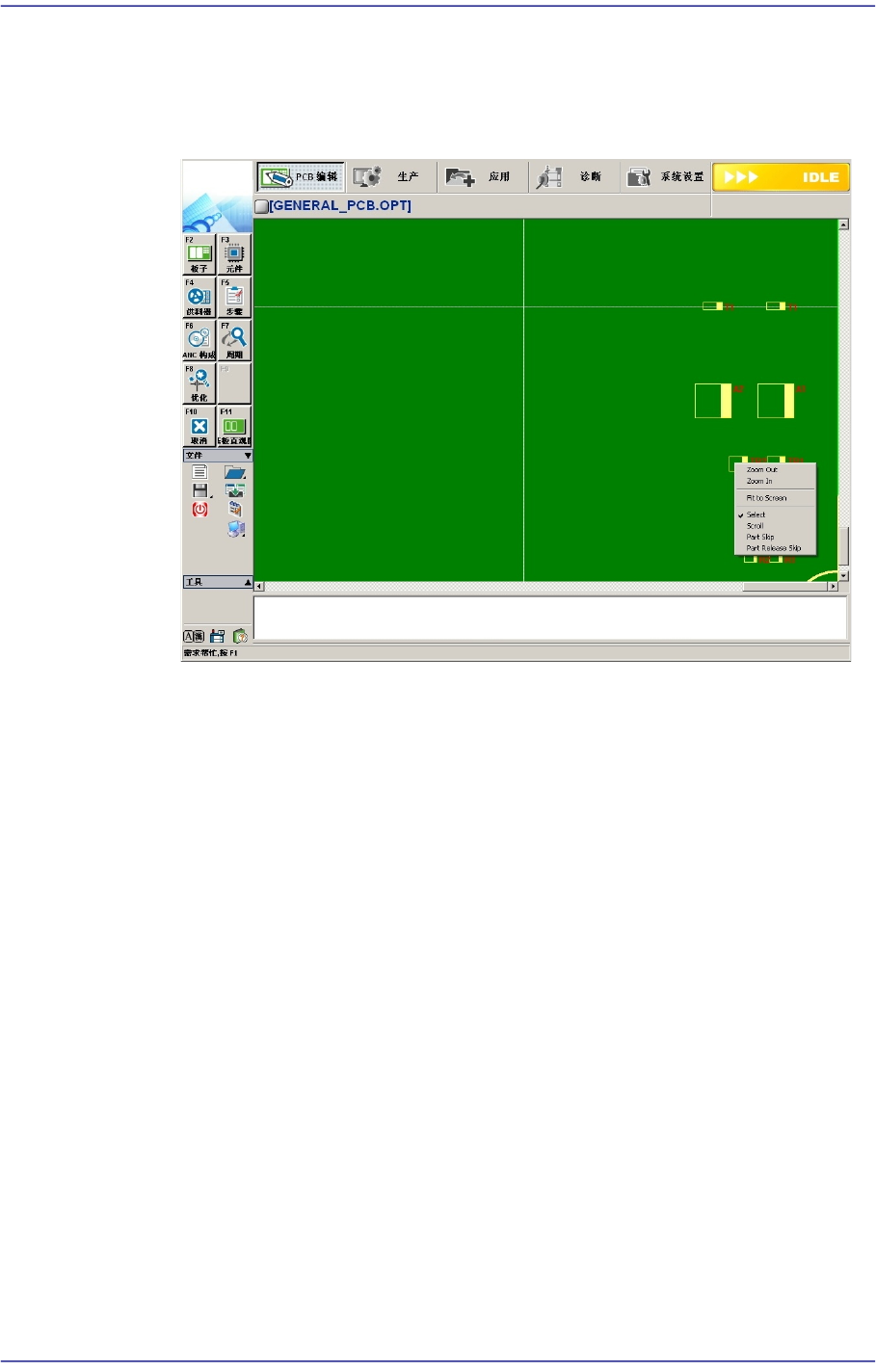

可以在Layout画面针对贴装点的跳过(skip)进行作业。
Part Skip
单击鼠标右键就能选择该功能。使用该功能时，可以排除针对该贴装点
的作业。
Part Skip Release
单击鼠标右键就能选择该功能。使用该功能时，可以针对被设置为不进
行作业的贴装点进行作业。
<AR> 列
选择含贴装点的多片（拼板）PCB的编号。
<FID> 列
在<基准点…>已经设定贴装点的基准点标记的数据时，显示为”Y”，没有设
定基准点标记的数据时显示为 “N”。
<PL> 列
对已经完成贴装作业的贴装点作出确认标示。本设备提供在Step对话框选择
特定贴装点对该贴装点使之执行贴装作业的功能。
按照此功能执行贴装作业则对已贴装部件的贴装点自动做出确认标示防止
在执行此后的贴装作业时进行重复贴装。
<LV> 列
