9-9
Step Programming
作业准备时为了进行贴装测试或弥补作业中的部分贴装点而提供的功能，在
Step对话框中为了对选定的贴装点进行贴装时使用。
利用此功能可贴装的贴装点数最大150点。
此按钮的激活条件如下。
用Programmrr以上的权限登录
PCB 文件Download完成状态
输送机的贴装Station上已加载PCB状态
<Parts Placed> 选择框
利用<Place Parts>按钮在<PL>列确认表示测试贴装的部件贴装点，为了在以后
的PCB贴装作业时跳越对相应部件的贴装作业选择此选择框。
<POP Steps Only> 选择框
在全部贴装点中只把POP部件的贴装点表示在对话框时进行选择。此功能在安
装Flux装置的设备上可以使用。本功能适用于安装了助焊剂装置的设备。
<导入…> 按钮
它执行把在外部编辑的ASCII数据转换成本设备的步骤数据的功能。
单击<导入>按钮，即可开始把该数据转换成Step数据。
在<步>对话框单击<导入>按钮。
9-10
Fast Chip Shooter SM471 PLUS Administrator’s Guide
查找需要Import的CAD文件的位置及文件名并加以选择。
利用Import的SSA文件选择需要作业的设备。
选择需要输入的设备(Imported Machine)。然后检查Placements的列(Row)名
是否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值。
9-11
Step Programming
执行Import。

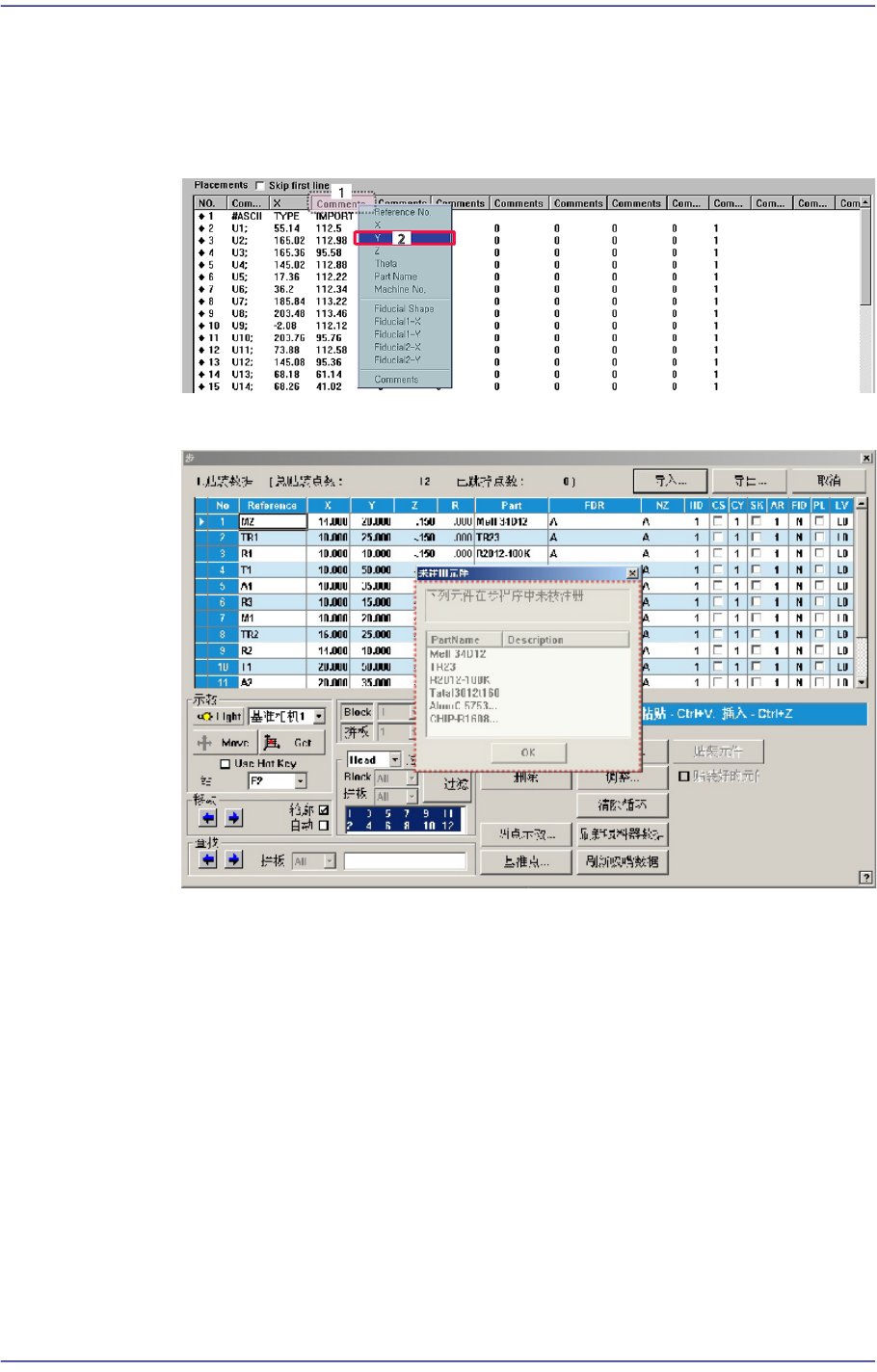

如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。把
鼠标指针移到需要更改名称的列后单击右键，并在出现的菜单中选择该名
称。这时，如果没有符合拟输入列的名称，利用Comments设置列名称。
下面是Import完成后的屏幕。
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口
(Unregistered Part List)时，应把该元件登记到PCB Part List。
