9-12 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 已经在 Local Part DB 登记 的元件将自动登记。 单 击 < 新建元件 …> 按钮， 实行 Part Editor 对话框。 单击 按钮， 如下图出现未登记元件清单。
9-11
Step Programming
执行Import。
如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。把
鼠标指针移到需要更改名称的列后单击右键，并在出现的菜单中选择该名
称。这时，如果没有符合拟输入列的名称，利用Comments设置列名称。
下面是Import完成后的屏幕。
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
在Place Data使用中的元件信息出现在设备DB的未登记元件清单窗口
(Unregistered Part List)时，应把该元件登记到PCB Part List。
9-12
Fast Chip Shooter SM471 PLUS Administrator’s Guide
已经在Local Part DB登记的元件将自动登记。单击<新建元件…>按钮，
实行Part Editor对话框。

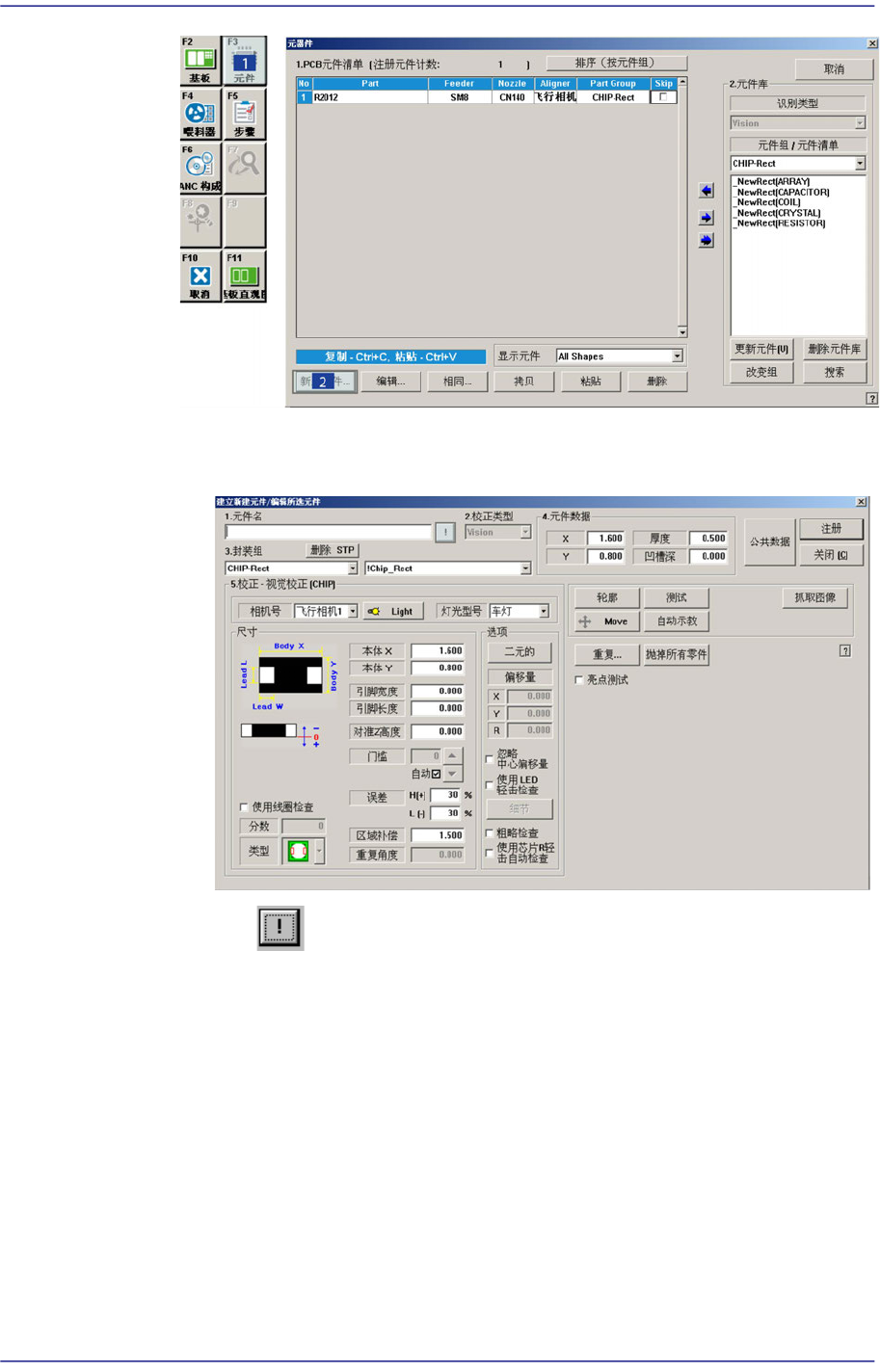

单击 按钮，如下图出现未登记元件清单。
9-13
Step Programming
选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的
文件名。
选择相当于选定元件的<封装组>，必要时修改选定元件Profile中的元件
信息以适应选定元件。
单击<注册>按钮，把元件登记到PCB Part List。
