10.2. Nozzle
图
10.2 "
优化设置
:
吸嘴
"
对话框
显示吸嘴配置有关信息的画面。
<需要吸嘴> 目录箱
在此目录框表示部件的贴装所必要的喷嘴种类及各喷嘴的使用次数。
<Nozzle> 栏
表示喷嘴名称。
<Placements> 栏
表示各喷嘴的使用次数。即使用相应喷嘴的贴装点数。
<# 的喷嘴被安装> 目录箱
在此目录框表示当前分配在各ANC的喷嘴种类和数量。
<Nozzle> 栏
显示吸嘴的名称。
<ANC-1 ANC-2> 栏
表示喷嘴布置的ANC。
<吸嘴分配> 按钮
用来给每个吸嘴分别指定合适的头, 点击此按钮后则显示下面的对话框。
10-4
Fast Chip Shooter SM471 PLUS Administrator’s Guide

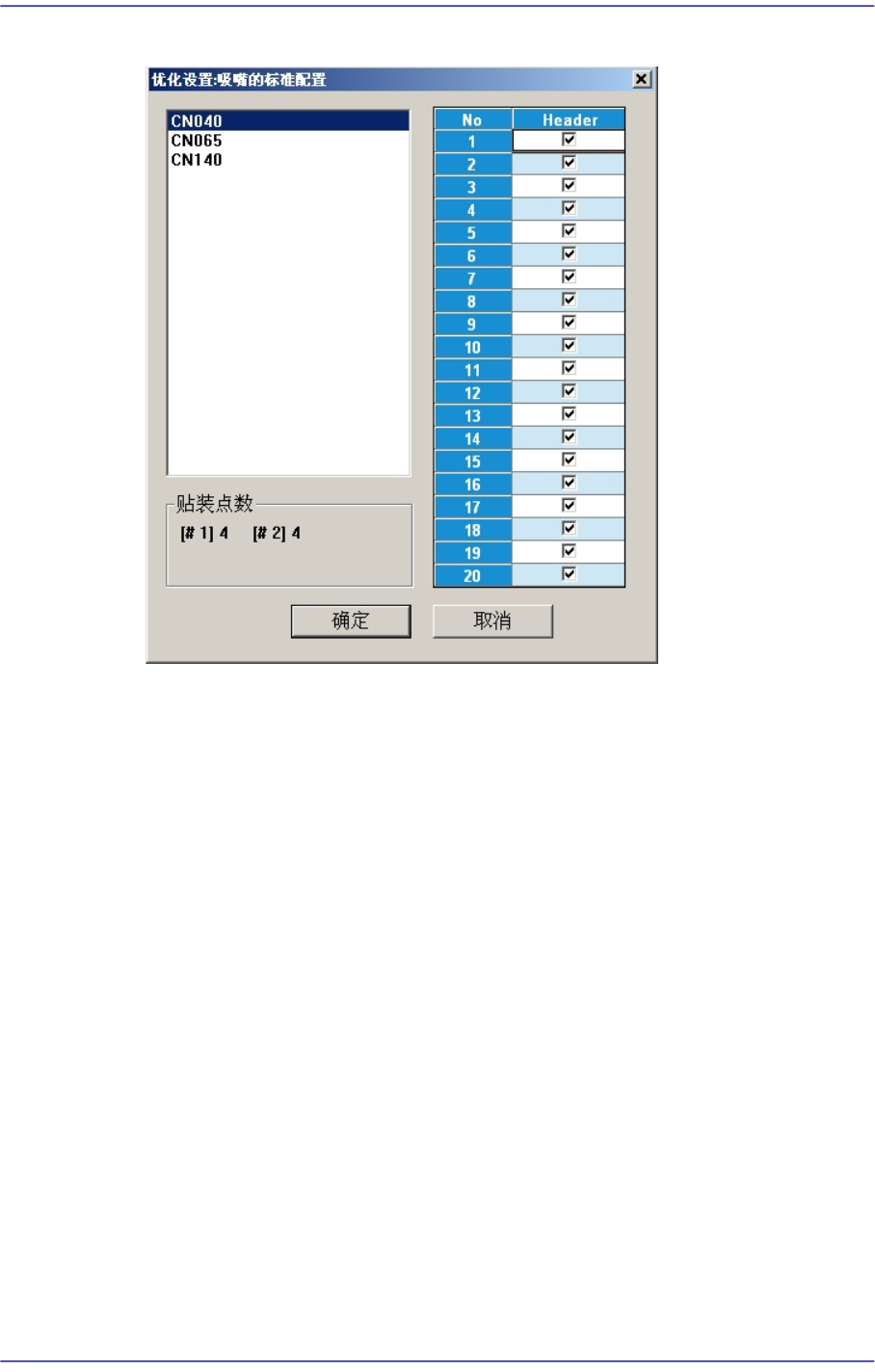

图
10.3 "
优化设置
:
吸嘴的标准配置
"
对话框
基本上所有喷嘴可以在任何Head进行作业，因此在所有Head都有校验符。
但是有时也会出现某个特定的吸嘴必须在特定的头上作业, 而且使用者想给一
个特定的 head指定一个特定的吸嘴时使用它。
上图显示吸嘴CN040可以在头1和头20之间的任何头上作业。
<使用的头部> 检查 盒组
可以用在被选择的吸嘴类型的头, 检查头1 ~ 头20 使它们作为基准值使用。
<贴装点数> 领域
显示目前PCB选择的吸嘴所用的部品数量, 当使用者要给每个吸嘴指定合适
的头时此数值可以作为参考数据。
#1表示选择#1 吸嘴的部品总的贴装点数, #2 表示选择#2 吸嘴的部品总的贴
装点数。
在图10.3中，CN040吸嘴有4个被1号吸嘴选择的元件、有4个被2号吸嘴选
择的元件。
<确定> 按钮
存储上述选择的选项并关闭对话框。
<取消> 按钮
取消上述选择的选项并关闭对话框。
10-5
Optimization
10.3. Feeder Lane

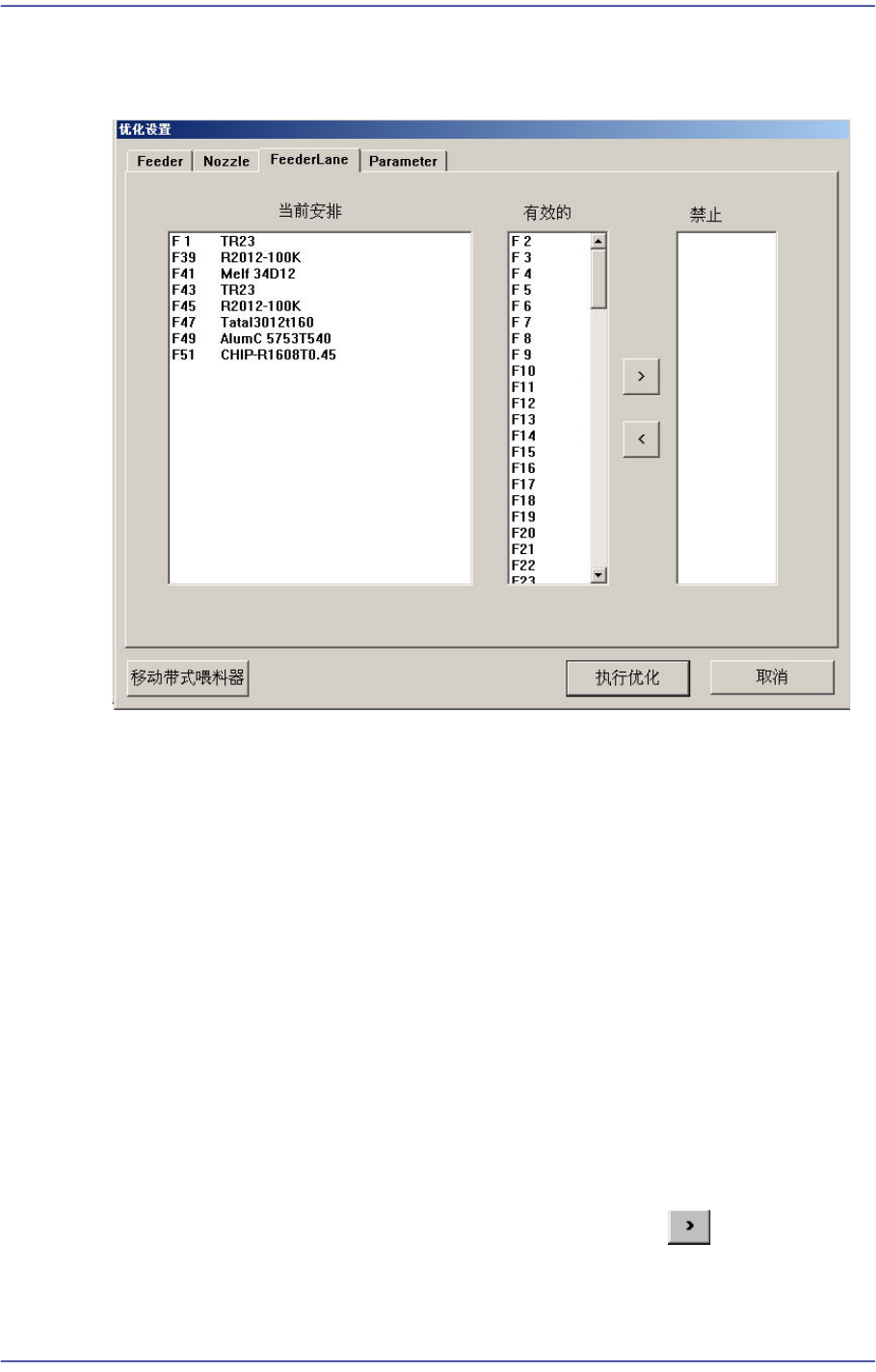

图
10.4 "
优化设置
: FeederLane"
对话框
此对话框设定用于优化喂料器配置的 喂料器通道。配置在 喂料器通道的装置包括
带式喂料器, 可布置Feeder Lane的设备有Tape Feeder和Sick Feeder unit。
显示当前喂料器底座插槽上的喂料器布置情况并可以指定由于喂料器底座插槽不良
等其他原因无法在Optimizer布置装置或不可以布置的喂料器底座插槽。
<当前安排> 目录箱
表示安装于当前喂料器底座插槽的喂料器布置情况。喂料器底座插槽序号F是
指正面喂料器底座，R是指背面喂料器底座。
通过带式喂料器供应的部件在安装喂料器的插槽序号后面表示部件名。在 Stick
Feeder或Tray Feeder表示对应喂料器的种类。另外，因其他装置的干扰无法使用
的喂料器底座的插槽用虚线表示。
<有效的> 目录箱
显示在optimizer可配置的喂料器底座插槽。
<禁止> 目录箱
不需要布置任何装置的喂料器底座插槽请点击箭头按钮 ( ) 移动到<禁止布
置>目录框领域。
显示在<禁止布置>目录框的喂料器底座插槽则optimizer不布置任何装置。点击
