10-11 Optimization 10.6. Optimizer Dialog 点击 < 执行最佳化 > 按钮则执行最佳化。 图 10.6 " 优化器 " 对话框 第一部分显示的是设备型号， 部品种类数及总装帖点数。 第二部分通过检查标记显示优化的进行阶段， 显示的检查标记即目前进行的阶段。 第三部分显示更详细的进行情况及 优化的进行时间 (Elapsed T ime), 剩余时间 (Remainin…
10-10
Fast Chip Shooter SM471 PLUS Administrator’s Guide
盘式喂料器Y: Multi-多盘式喂料器的盘式喂料器在Y方向移动所需时间
(sec)。
盘式喂料器Z: Multi-多盘式喂料器的盘式喂料器在 Z方向移动所需时间
(sec)。
开关阀: Shuttle 盘式喂料器的 PAD往返1次所需时间(sec)。
10.5. 优化器(Optimizer)的执行
<移动带式喂料器> 按钮
忽略已经配置的所有带式喂料器，重新配置所有带式喂料器时，单击<移动带式
喂料器>按钮。单击该即可删除之前配置的所有带式喂料器。
<执行优化> 按钮
储存已设置的选项并执行优化器(Optimizer)。单击<移动带式喂料器>按钮腾空
所有位置后，执行优化器较能得到更好的结果。
<取消> 按钮
不保存当前设置的最佳化选项关闭“最佳化执行”对话框。
10-11
Optimization

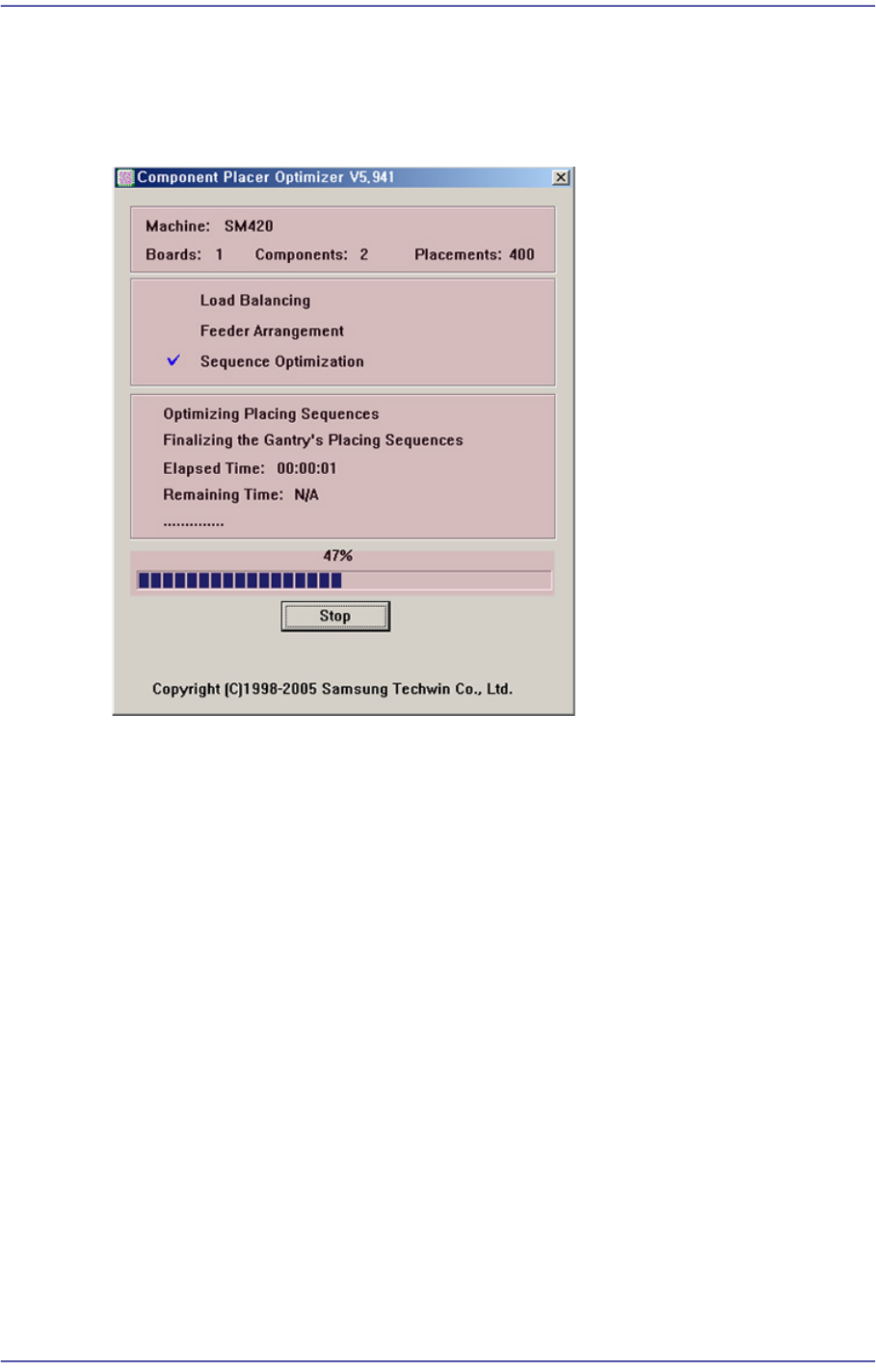

10.6. Optimizer Dialog
点击<执行最佳化>按钮则执行最佳化。
图
10.6 "
优化器
"
对话框
第一部分显示的是设备型号，部品种类数及总装帖点数。
第二部分通过检查标记显示优化的进行阶段，显示的检查标记即目前进行的阶段。
第三部分显示更详细的进行情况及 优化的进行时间(Elapsed Time), 剩余时间
(Remaining Time)。
剩余时间只有当深度搜所选项中选择深度 时在 (Sequence Optimization) 步中显示。
优化在部品种类越多样，总装帖点数越多时进行的时间越长。第三部分中的
Progress Bar显示目前进行的阶段。
<Stop>按钮是优化进行中需要中止时使用的，通常此按钮显示为<Stop>，如果点击
此按钮则出现User Break信息框，接着取消优化作业，即到目前进行的优化作业将
全部取消。
在执行最佳化途中故障或警告信息通过对话框或信息框显示。

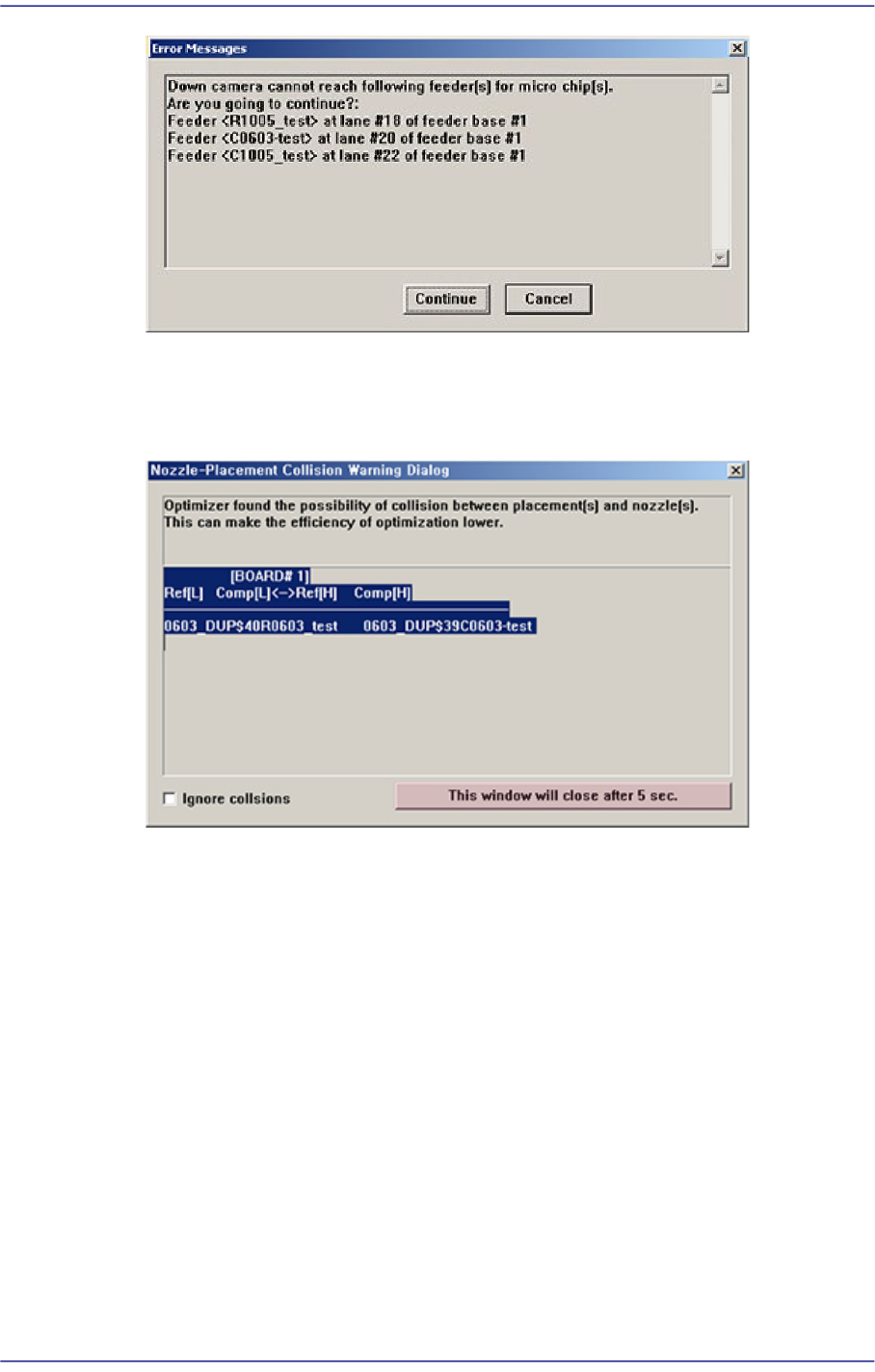

提示类型1
如下给使用者提供情报。根据使用者的选择继续执行或停止Optimizer。
10-12
Fast Chip Shooter SM471 PLUS Administrator’s Guide
提示类型2
虽然给使用者提供情报，但与使用者的输入无关，经过一定的时间后继续执行
Optimizer。
<Ignore collisions> 检查框
选择校验框时忽略部件贴装时已贴装的部件和喷嘴之间可能发生的碰撞按
照规定的作业顺序贴装部件。
<This window …> 按钮
想在显示的时间之前终止信息框时点击此按钮。这时立即关闭信息框的同时
继续执行Optimizer。
提示类型3
虽然给使用者提供情报，但因使用者的输入停止执行的情况。主要发生故障时
显示
