10-13
Optimization
10.7. Optimization Result
优化作业结束后会出现下面的对话框。

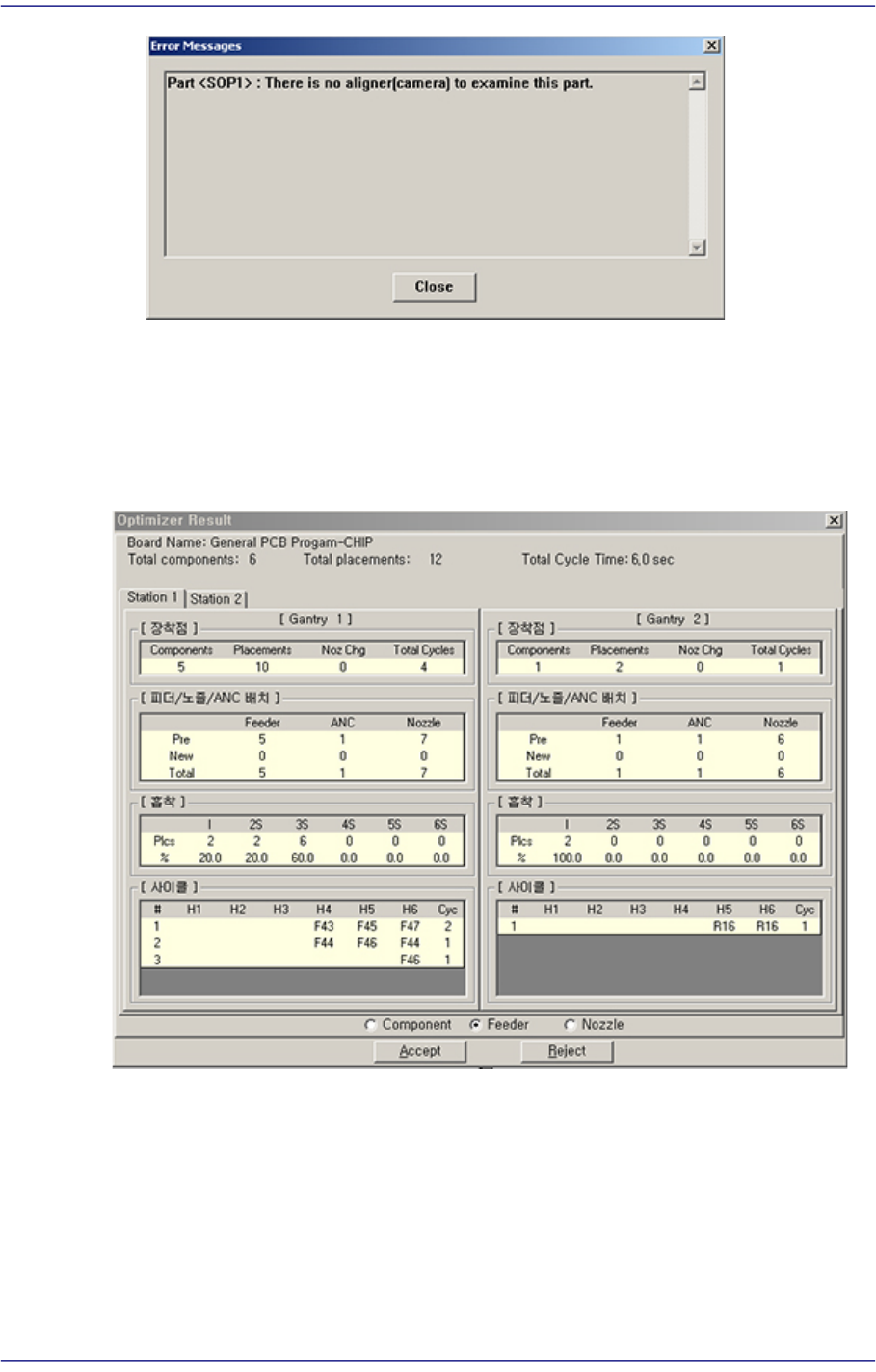

图
10.7 “Optimizer Result”
对话框
此对话框显示的各种结果可以对优化的状态一览。
当点击<Accept>按钮时，将关闭此对话框结束优化并有结果反映在 MMI 步骤程
序。
当点击<Reject>按钮时，结果将不反映在 MMI 步骤程序上，并且优化选项对话框会
再次出现。必要时重新调整优化选项再次执行。
<Placement> 领域
此领域显示部件数、总贴装点数、喷嘴更换次数、总作业时间。总作业时间为基
10-14
Fast Chip Shooter SM471 PLUS Administrator’s Guide
于模拟的估测值，由于不包括部品识别不良等要素，可能会与设备实际装贴时
间多少有些差异。
<Arrangement> 领域
在这部分显示带式喂料器，ANCs和吸嘴的配置状态。
Pre:使用者直接配置的数量
New:表示在优化重新配置的数量
Total: 总的配置数量
<Pickup> 领域
在这部分显示部品同时吸取的分布。在这部分还显示每个吸取类型吸取点数和
百分比率。
I: 部品只被一个 头吸取 (个别吸取)
xS: 部品同时被x个 头吸取
<Cycle> 领域
此领域显示带式喂料器和ANC、喷嘴的布置情况。使用者可以通过下端3个按钮
选择看到配置状态。最右边栏的数字显示反复循环次数。
Component
关于部品配置状态，将要被各个 头装贴的部品显示为 cx, x是按部品种类各
自要给部品的数量。（这里不显示部品名）
喂料器(Feeder)
关于喂料器配置状态，显示各 头要吸取的喂料器通道。前面的喂料器基座通
过Fx显示，后面的喂料器基座通过Rx显示，这里 x表示喂料器通道号码
另外, 杆式喂料器通过 Sx显示，盘式喂料器通过Tx显示。
吸嘴(Nozzle)
吸嘴配置状态显示哪个吸嘴用于哪个头.，每个头.要用的吸嘴名称也有显
示。
11-1
定期检查
(cycle check)
第11章. 定期检查(cycle check)
11.1. 定期检查(cycle check)
检查当前载入的PCB文件的错误(error)。发生错误时，在提示信息窗口确认错误
(error)内容后修改PCB文件以解决该错误。
在定期检查中没有发现异常，才会在执行生产菜单的“PCB D/L”命令时不会发生错
误。也就是说，在定期检查时没有发生错误，才能正常地开始进行PCB生产作业。
<ALL> 按钮
显示NG及Waring提示信息。
<NG> 按钮
只显示NG提示信息。
<Waring> 按钮
只显示Waring提示信息。
