12-11 Production Setup < 模式 > 组合框 Camera 需要观看某种特定摄像机的影像时选择。 请在 <Device> 组合框中选 择相应的摄像机。 Head 要观看使用某特定 head 吸附的部 件 影像时选择。 请在 <Device> 组合 框中选择相应的 he ad 。 Camera Error 要观看在某特定摄像机发生的部件识别错误影像时选择。 作业中按…
12-10
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<FIFO Board Processing>复选框
在双轨道(Lane)传送轨道上先进行作业的PCB没有完成作业之前，不得开始
进行其它轨道(Lane)的PCB作业。该功能可以改善生产线的均衡性，但，实
际上该功能对生产线生产效率的改善效果会根据作业条件而不同。
<PCB传输速度> 组合框
调整PCB移送速度的组合框。PCB过重时选择过快的速度，会发生输送机的传
送带无法充分移送PCB，只是传送带滑动旋转的情况。
基本选择为Middle。必要时请设置适当的速度。
Fast: 快速
中速: 普通速度
慢速: 慢速
<速度> 滑条
设置X, Y轴驱动电动机的驱动速度。
<Z 轴贴装延时> 滑条
部件注册时 Common Data中设置的贴装 Delay值再加上滑条中指定的值，执行
作业。该值只适用于Z轴。

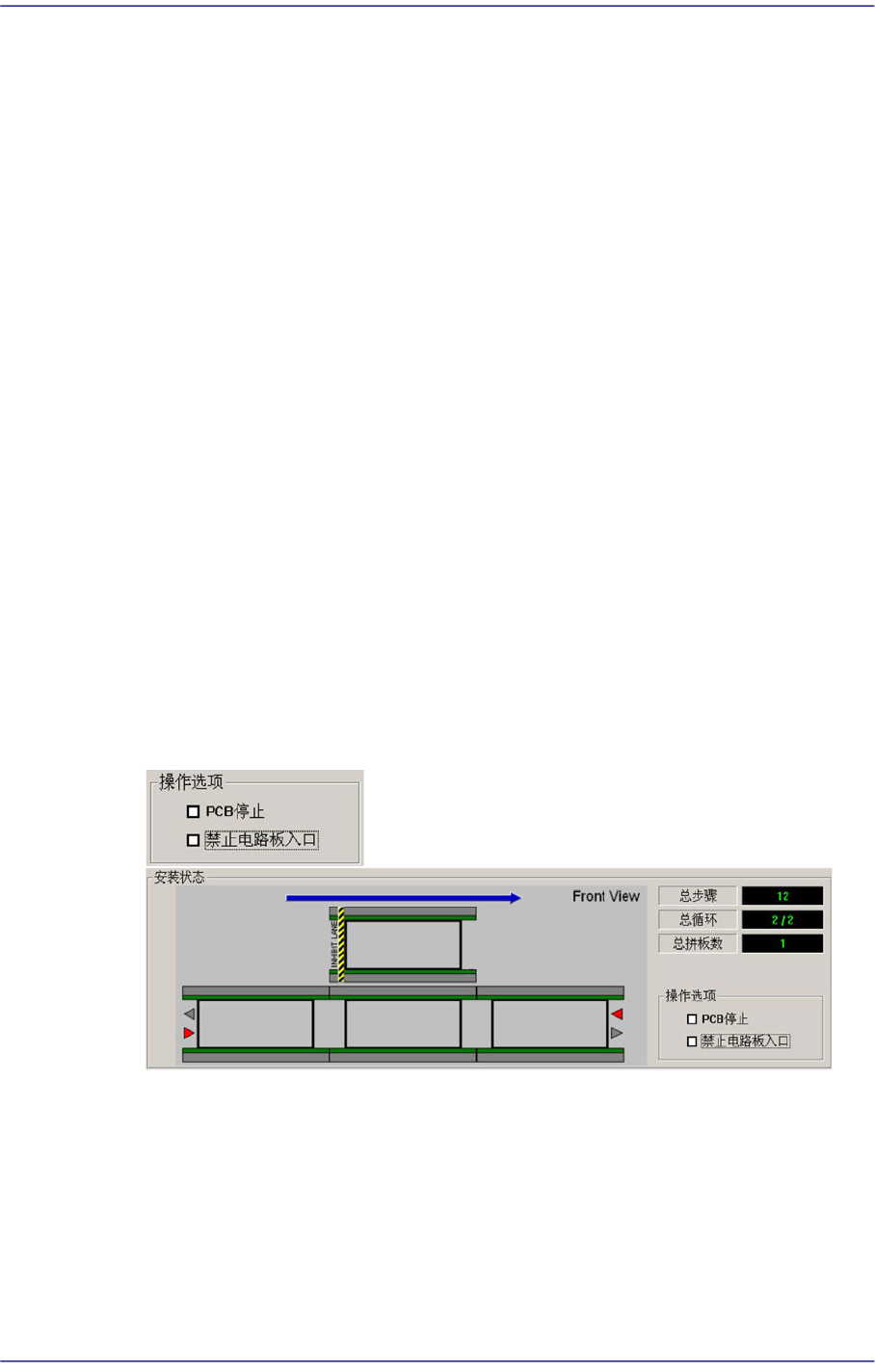

<Inhibit Lane>区
选择不使用的工作站(Workstation)。选择后，PCB不会被载入该工作站。该功能
不适用于SM411设备。
<详细> 按钮

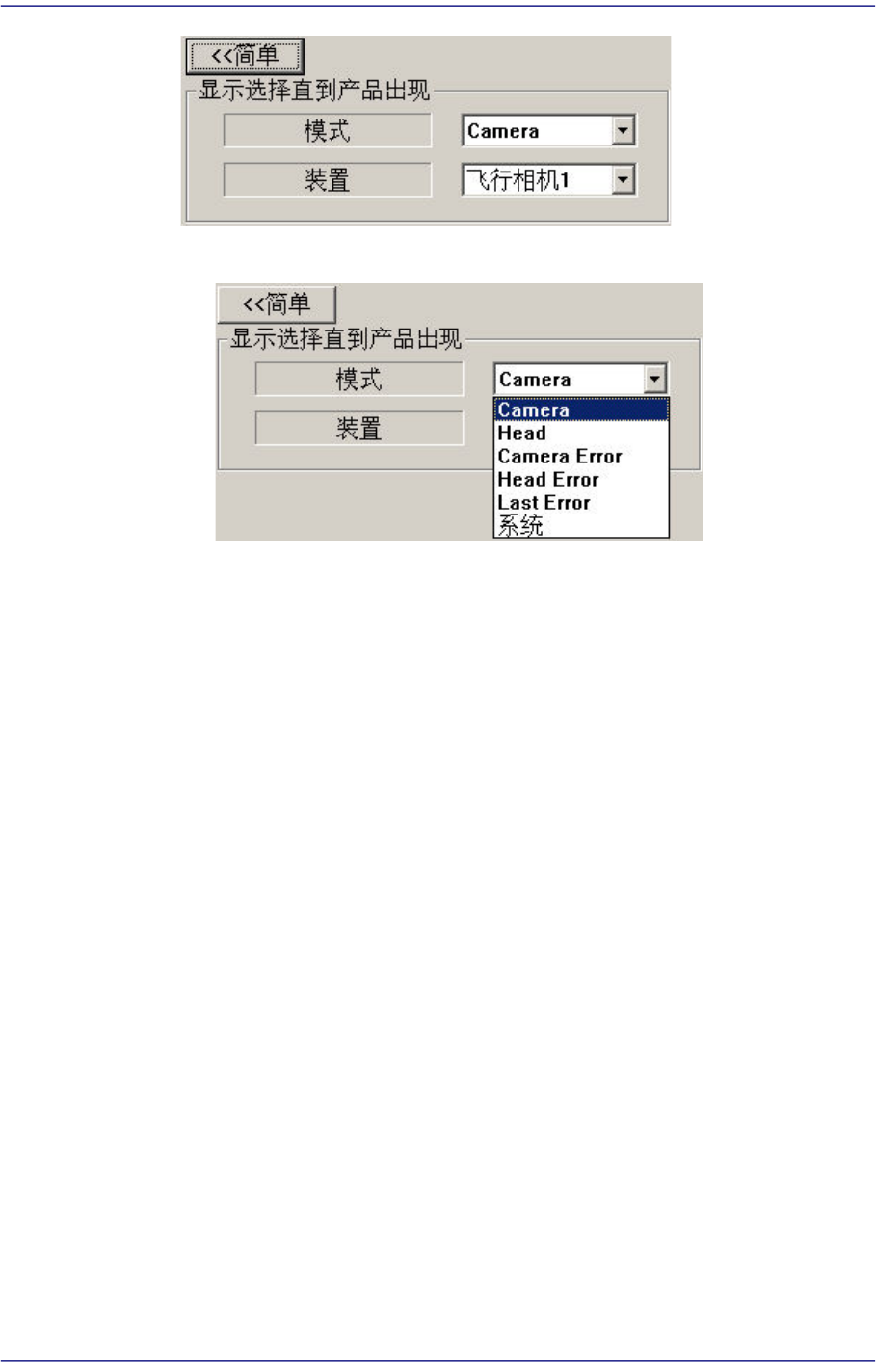

<显示选择直到产品出现> 领域
生产PCB时，为了选择显示在’SMVision’窗口中的影象时使用。
12-11
Production Setup
<模式> 组合框
Camera
需要观看某种特定摄像机的影像时选择。请在<Device>组合框中选
择相应的摄像机。
Head
要观看使用某特定head吸附的部件影像时选择。请在<Device>组合
框中选择相应的head。
Camera Error
要观看在某特定摄像机发生的部件识别错误影像时选择。
作业中按照贴装顺序显示部件的识别影像，作业完成后显示在下面
的<Device>组合框中选择的摄像头最后发生的错误影像。
Head Error
要观看某特定Head吸附部件的识别错误影像时选择。
作业中按照贴装顺序显示部件的识别影像，作业完成后显示在下面
<Device>组合框中选定的head作业的部件中最后发生部件的识别错
误影像。
Last Error
作业中按照贴装顺序显示部件的识别影像，作业完成后显示作业中
最后发生部件的识别错误影像。
System
按照贴装顺序显示部件的识别影像。
12-12
Fast Chip Shooter SM471 PLUS Administrator’s Guide

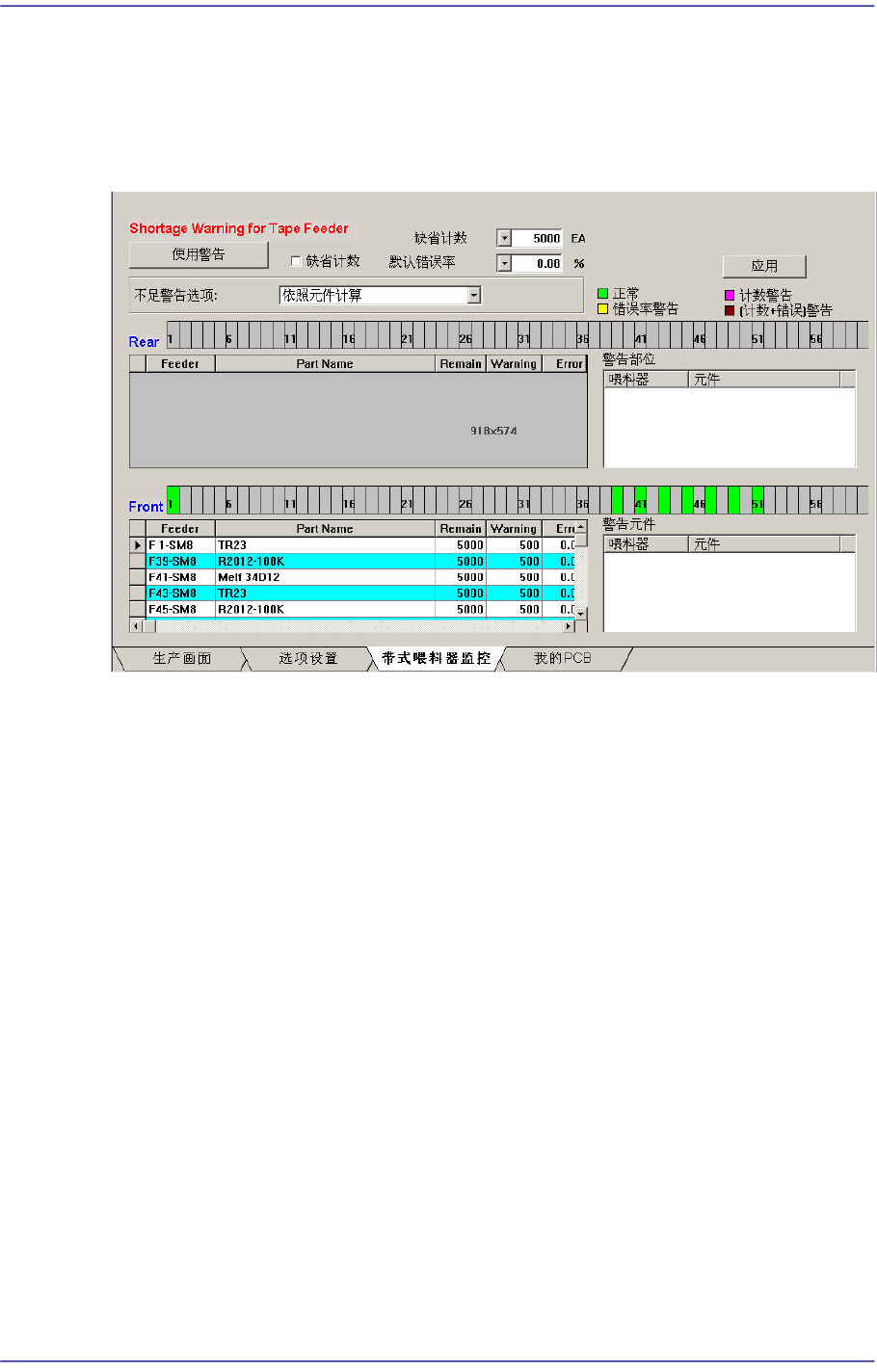

12.1.3. 带式喂料器监控
显示已贴装Tape Feeder的部件剩余量，可设置警告部件不足的部件剩余量，监控与
Tape Feeder部件供给相关的错误事项。
图
12.5 Tape Feeder Monitor” TAP
对话框
<使用警告> 按钮
选择按照Tape Feeder Monitor对话框中设置的事项作业中是否自动显示警告信
息框。
<缺省计数> 选择框
作业中因某种原因需要重新下载同一PCB程序时，选择此选择框会维持已安装
的Tape Feeder的Remain Count。
<缺省计数> 目录框
供给到Tape Feeder的部件剩余小于在此设定值以下时，表示部件剩余不足警告
信息框。
