12-20 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide < 确定 > 按钮 向设备输送设定状态之后关闭对话框。 < 取消 > 按钮 忽略设定状态直接关闭对话框。 12.7. PCB 下载 [F7] 此菜单执行把在 ‘PCB 编辑 ’ 菜单 设定的 PCB 数据输送到 设 备的功能。 此功能在设备 处于 “ 结束 ” 状态时才可以执行。 12.8…
12-19
Production Setup

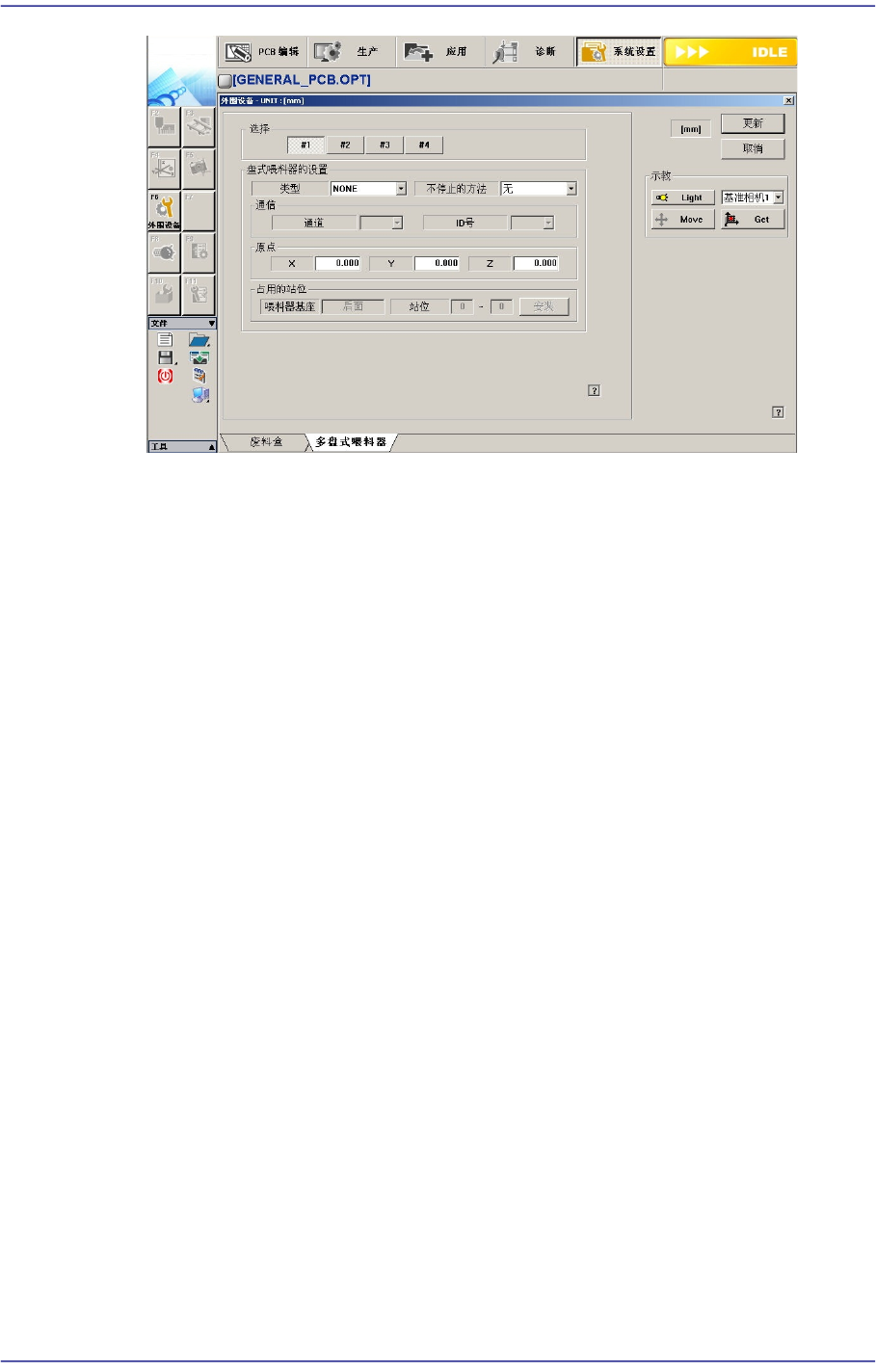

<Grid> 领域
设定Pocket的开始位置。
<步骤> 列
表示Tray的编号。
<X> 列
设定Pocket的X轴方向的位置。
<Y> 列
设定Pocket的Y轴方向的位置。
<Remain> 列
表示该 Tray中残存的部件数。
<Reset> 列
给部件消尽的Pallet供给部件后点击此按钮，Pickup 位置恢复到第一个
Pocket(X = 1, Y = 1)。
<Part> 列
表示装在 Tray的部品名称.
<所有的复位> 按钮
用来给所有的Pallet提供部品. 对所有的从托盘开始的Pocket的位置进行初始化
(X = 1, Y = 1)。
<全部替换> 按钮
用来给空的pallet提供部品。在给所有空的pallet注满部品后，按此按钮对从每个
pallet开始的Pocket(X=1, Y=1)的位置进行初始化。
12-20
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<确定> 按钮
向设备输送设定状态之后关闭对话框。
<取消> 按钮
忽略设定状态直接关闭对话框。
12.7. PCB 下载 [F7]
此菜单执行把在‘PCB编辑’ 菜单 设定的PCB数据输送到设备的功能。此功能在设备
处于 “结束” 状态时才可以执行。
12.8. 生产数据 [F8]
表示贴装作业信息。单击此按钮时显示如下的对话框。 详细事项请参照 “
第
18
章
.
生产信息管理
”。
Calibration & Setup
