13-15 Machine Cal ibration H1R-R3: 后面 Gantry 的 Theta 轴 (H13, H14) H1R-R5: 后面 Gantry 的 Theta 轴 (H15, H16) H1R-R7: 后面 Gantry 的 Theta 轴 (H17, H18) H1R-R9: 后面 Gantry 的 Theta 轴 (H19, H20) STEF-W : Entry Shuttle 的 c onveyer 宽度…

13-14

Fast Chip Shooter SM471 PLUS Administrator’s Guide

G1F-Y: 前面 Gantry的 Y轴

G1R-X: 后面 Gantry的 X轴

G1R-Y: 后面 Gantry的 Y轴

H1F-Z1: 前面 Gantry的 Head 1的 Z轴

H1F-Z2: 前面 Gantry的 Head 2的 Z轴

H1F-Z3: 前面 Gantry的 Head 3的 Z轴

H1F-Z4: 前面 Gantry的 Head 4的 Z轴

H1F-Z5: 前面 Gantry的 Head 5的 Z轴

H1F-Z6: 前面 Gantry的 Head 6的 Z轴

H1F-Z7: 前面 Gantry的 Head 7的 Z轴

H1F-Z8: 前面 Gantry的 Head 8的 Z轴

H1F-Z9: 前面 Gantry的 Head 9的 Z轴

H1F-Z10: 前面 Gantry的 Head 10的 Z轴

H1F-M1: 前面Gantry的Mirror轴

H1F-R1: 前面

Gantry的

Theta 轴 (H1, H2)

H1F-R3: 前面 Gantry的 Theta 轴 (H3, H4)

H1F-R5: 前面 Gantry的 Theta 轴 (H5, H6)

H1F-R7: 前面 Gantry的 Theta 轴 (H7, H8)

H1F-R9: 前面 Gantry的 Theta 轴 (H9, H10)

H1R-Z1: 后面 Gantry的 Head 1的 Z轴

H1R-Z2: 后面 Gantry的 Head 2的 Z轴

H1R-Z3: 后面 Gantry的 Head 3的 Z轴

H1R-Z4: 后面 Gantry的 Head 4的 Z轴

H1R-Z5: 后面 Gantry的 Head 5的 Z轴

H1R-Z6: 后面 Gantry的 Head 6的 Z轴

H1R-Z7: 后面 Gantry的 Head 7的 Z轴

H1R-Z8: 后面 Gantry的 Head 8的 Z轴

H1R-Z9: 后面 Gant

ry的

Head 9的 Z轴

H1R-Z10: 后面 Gantry的 Head 10的 Z轴

H1R-M1: 后面 Gantry的 Mirror轴

H1R-R1: 后面 Gantry的 Theta 轴 (H11, H12)

13-15

Machine Calibration

H1R-R3: 后面 Gantry的 Theta 轴 (H13, H14)

H1R-R5: 后面 Gantry的 Theta 轴 (H15, H16)

H1R-R7: 后面 Gantry的 Theta 轴 (H17, H18)

H1R-R9: 后面 Gantry的 Theta 轴 (H19, H20)

STEF-W: Entry Shuttle的conveyer宽度调节马达

STEF-S: Entry Shuttle的移动马达

ST1F-W：前面作业conveyer(F2)的宽度调节马达

ST1R-W: 后面作业conveyer(R2)的宽度调节马达

STXF-W: Exit Shuttle的conveyer宽度调节马达

STXF-S: Exit Shuttle的移动马达

 <软件限制> 领域

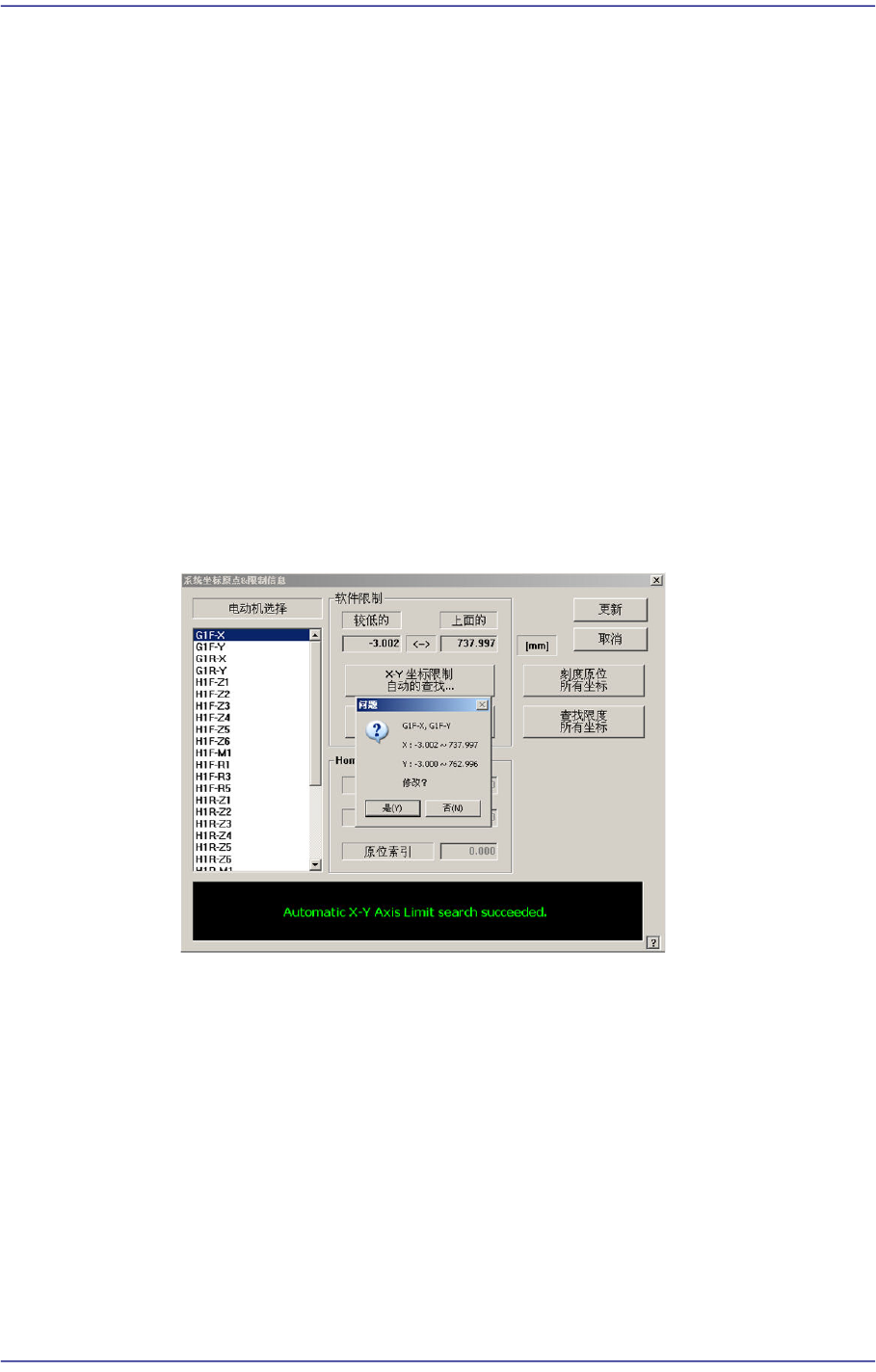

 <X-Y 坐标限制自动的查找...> 按钮

自动查找XY轴的limit后，确认是否运用变更值。

 <弯度补偿> 按钮

选择Y轴时被激活。执行Skew Compensation时使用。详细的事项请参考 “12.3.2

歪斜修正

“

 <校准原位> 按钮

自动查找和反应<电动机选择>目录框中选定的马达home位置

。

 <刻度原位所有坐标> 按钮

自动查找所有轴home位置并反应。

13-16

Fast Chip Shooter SM471 PLUS Administrator’s Guide

 <查找限度所有坐标> 按钮

寻找所有轴的极限值。

 <Home Info.> 领域

选择Mirror轴时，<Home Offset>编辑框被激活。对 Mirror轴进行校正时使用。

 <更新> 按钮

适用变更值。

 <关闭> 按钮

关闭对话框。

注意重新校准后，原点位置会改变。如果不重新示教拾取位置、ANC

及贴装原点等与设备位置有关的项目，将导致设备动作异常。

从新校准后，必须重新示教与位置有关的项目。

13.3.2. 歪斜修正
