Machine Calibration
<更新> 按钮
储存所有修改值后关闭画面。
<Scale Teach...>领域
示教输送机的基准标记Y Offset。
图

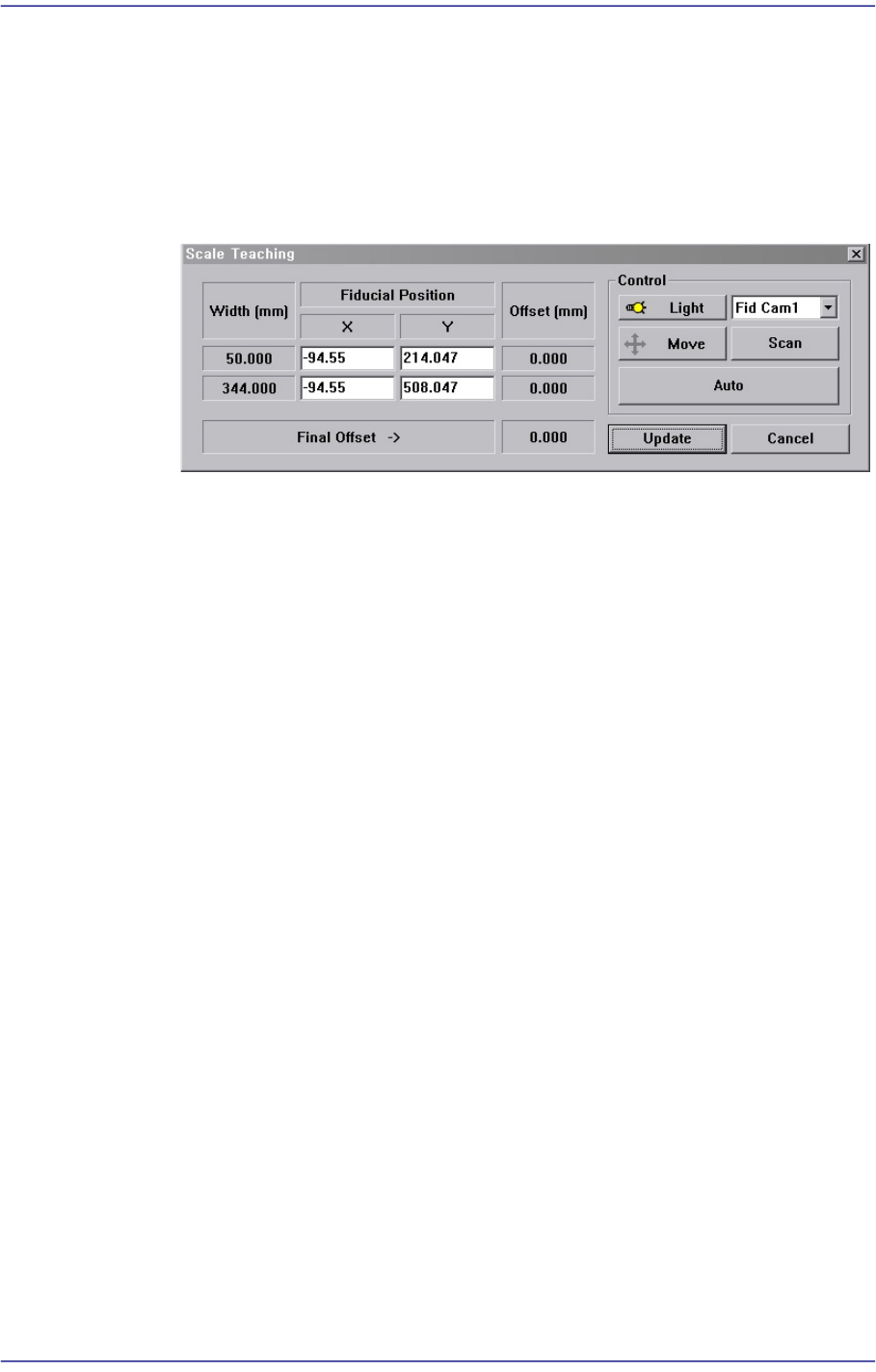

13.11 "Scale Teach..."
对话框
<Width (mm)> 领域
显示出为了Calibration而基本提供的输送机宽度。
<Fiducial Position> 领域
显示出MMI所设置的输送机基准标记的XY坐标。
<Offset (mm)> 领域
显示出实际设备所测量的输送机的基准标记Y值与MMI所设置的Y值的
Offset。
<Final Offset ->> 领域
A: 输送机宽度为50mm时的Y偏移量。
B: 输送机宽度为344mm时的Y偏移量。
Final Offset = B-A
<Move> Button
把Fiducial Camera移动到<Fiducial Position> 领域所选择的输送机的位
置。
<Scan>按钮
扫描 <Fiducial Position> 所选择的输送机的基准标记后，在 <Offset
(mm)> 领域显示Y Offset。
<Auto> 按钮
自动实行输送机的基准标记Y Offset示教过程。
<Light> 按钮
设置照明值。可以调节相应滑动条地设置该值。
13-28
Fast Chip Shooter SM471 PLUS Administrator’s Guide
<Update> 按钮
反映了变更值后关闭对话框。.
<Shuttle Index Pos>领域
下面设备的输送机固定轨道的位置和Exit Shuttle的Index Position不一致时，提
供可调节Exit Shuttle的Index Position功能。
设备启动后，对输送机的轨道执行‘Home’才能激活本功能。
图

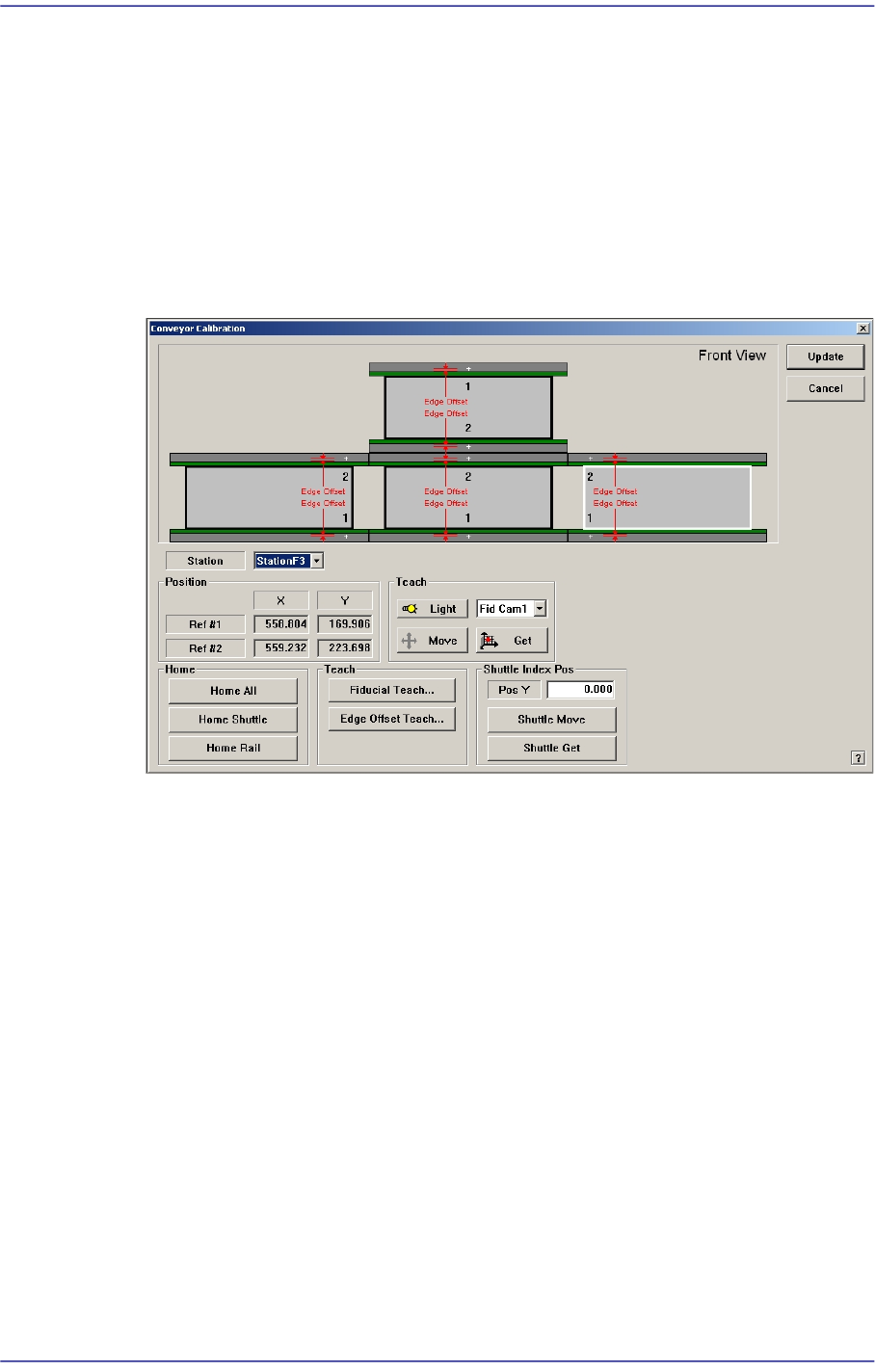

13.12 "Conveyor Calibration-Shuttle Index Pos "
对话框
<位置Y>编辑框
对当前Exit Shuttle的Index Position坐标。
<移动输送路>按钮
Shuttle移动到<Pos Y>中输入的位置。但，如果是后面轨道固定的设备，则
移动到减去当前轨道宽度的位置。
<Shuttle Get>按钮
把当前Shuttle的位置设定为Machine坐标。利用示教框的Jog功能移动Exit
Shuttle，使之与下面设备的固定轨道保持一致后点击此按钮在<Pos Y>编辑
框中输入Shuttle Index Position坐标。
如果是后面轨道固定的设备，与下面设备的输送机宽度相同地调节输送机宽
度，再利用示教框的Jog功能把Exit Shuttle移动到可进行两设备间PCB移送
的位置后点击此按钮保存Shuttle Index Position坐标。此时，在当前的位置加
上当前轨道宽度的值输入到<Pos Y>编辑框中。
[示教框的Jog功能设置顺序]
Jo
g →
Conveyor → Station → Shuttle Axis
13-29
Machine Calibration
13.3.5.1. Procedure
执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. <站> 组合框中选择要校正的Station。
3. 点击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，点击<自我
调整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
5. 请点击<边缘偏离度查找..>按钮
6. <站>目录框中选择要校对的Station。
7. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。
