13-30 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 8. 那么， 基准相机移动到该 Fiducial Mark 位置。 上升 Bac ku p T able ， 利用 T eachbox 点击 ’AXIS’ 按扭选择 XY ， 使 V ision 上的十 字线和 T ransport Rail Frame 一致， 再 点击 ’MODE’ 按扭， 选择 Jog ， 按住 Y…
13-29
Machine Calibration
13.3.5.1. Procedure

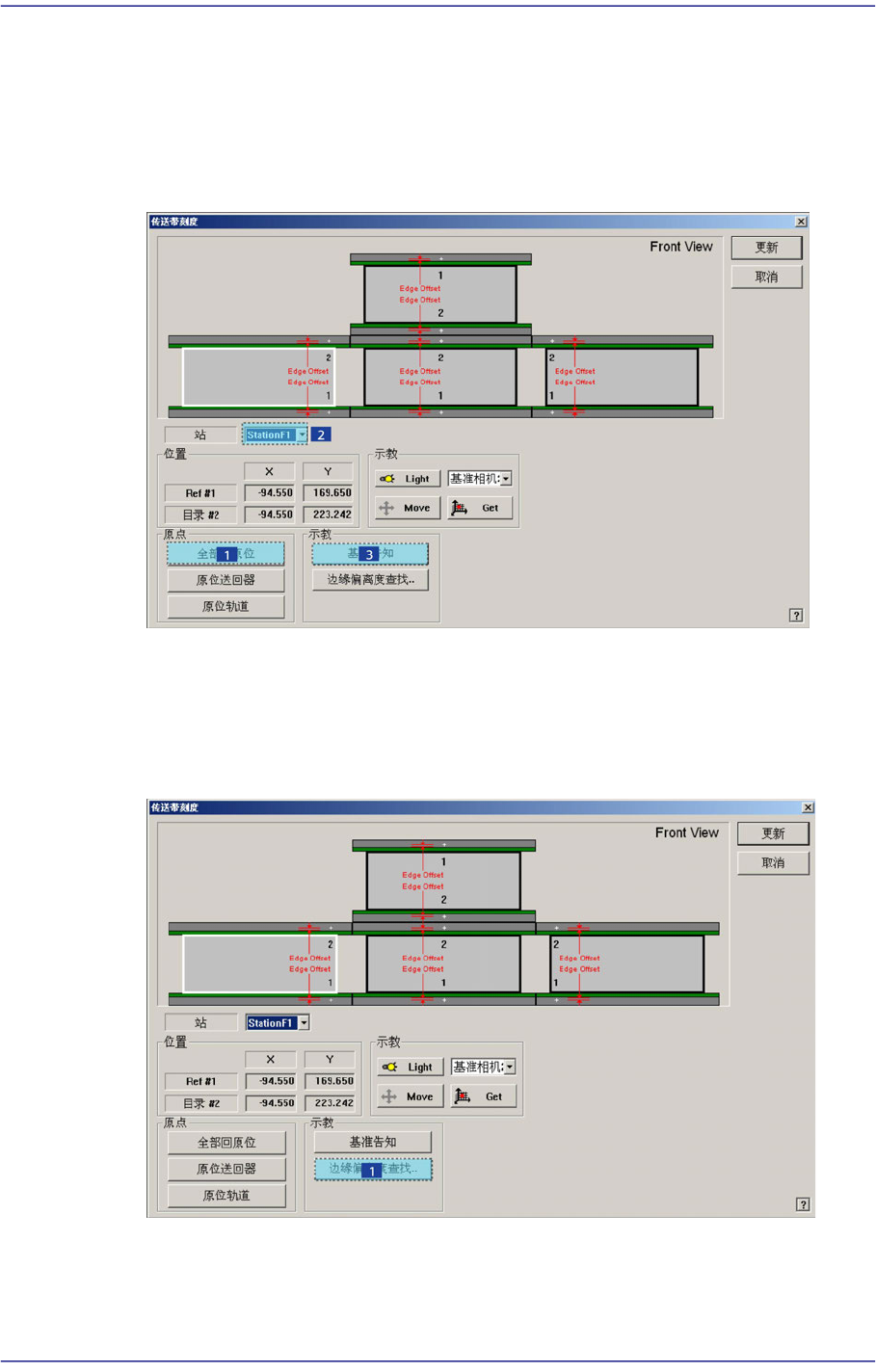

执行Conveyor Calibration方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. <站> 组合框中选择要校正的Station。
3. 点击<基准告知>按钮，正确示教被选Station的各Fiducial Mark后，点击<自我
调整>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
5. 请点击<边缘偏离度查找..>按钮
6. <站>目录框中选择要校对的Station。
7. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。
13-30
Fast Chip Shooter SM471 PLUS Administrator’s Guide
8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用 Teachbox
点击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
9. 如一致，点击示教盒的<Get>按扭。
10. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
13-31
Machine Calibration
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
13. 2到12号的过程各Station要单独执行，请按如下的顺序执行：StationF1 ->
StationF2 → StationR2 → StationF3
F1_Ref#2
