13-31 Machine Cal ibration 12. 对 所 选 S ta tion 的 Fiducial Mark 完成示教， 则用同样的方法对其他 Fiducial Mark 执行示教。 13. 2 到 12 号的过程各 Station 要单独执行， 请按如下的顺序执行 ： StationF1 -> S tati onF2 → S tationR2 → StationF 3 F1_Ref#2
13-30
Fast Chip Shooter SM471 PLUS Administrator’s Guide

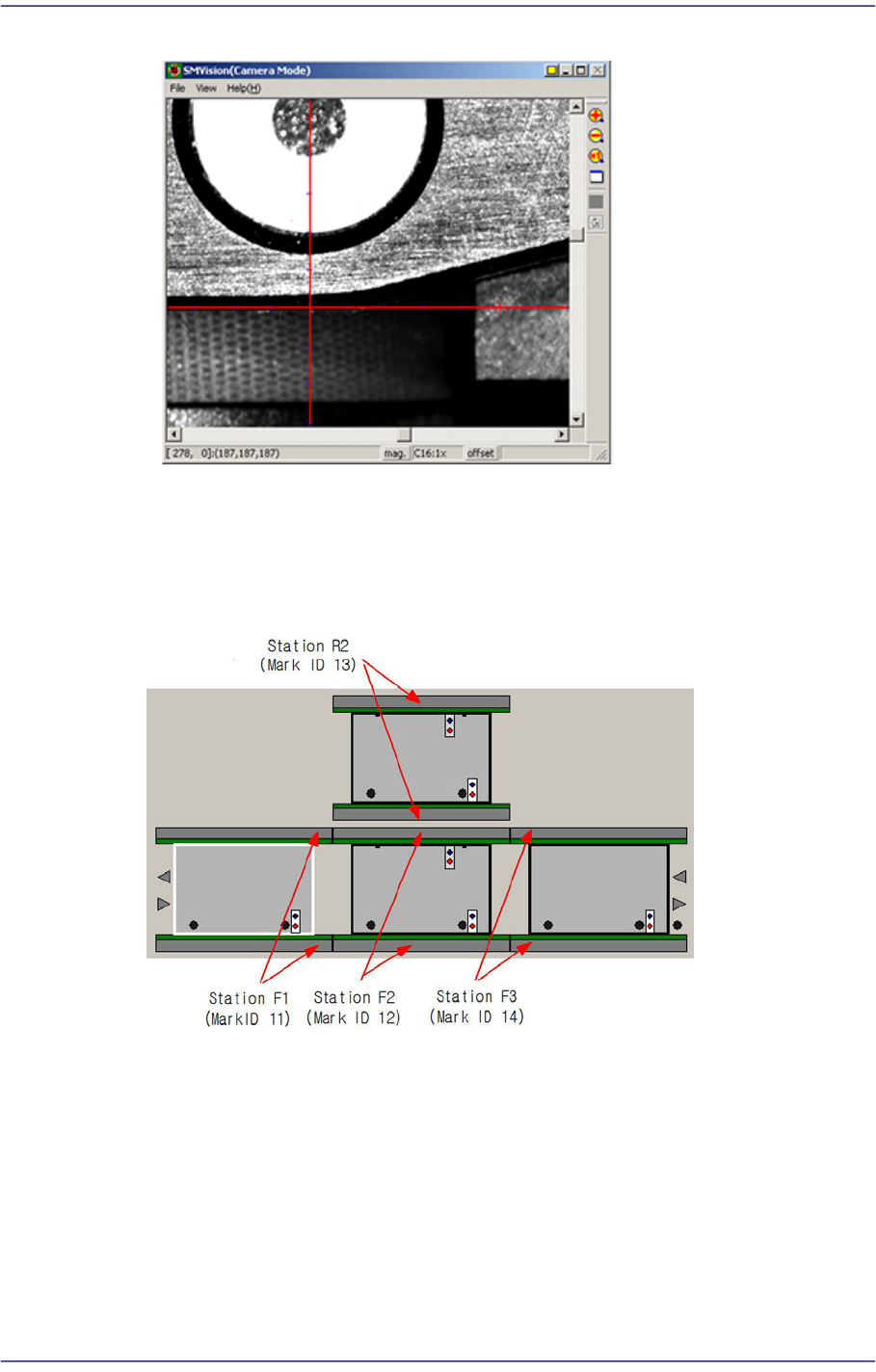

8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用 Teachbox
点击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
9. 如一致，点击示教盒的<Get>按扭。

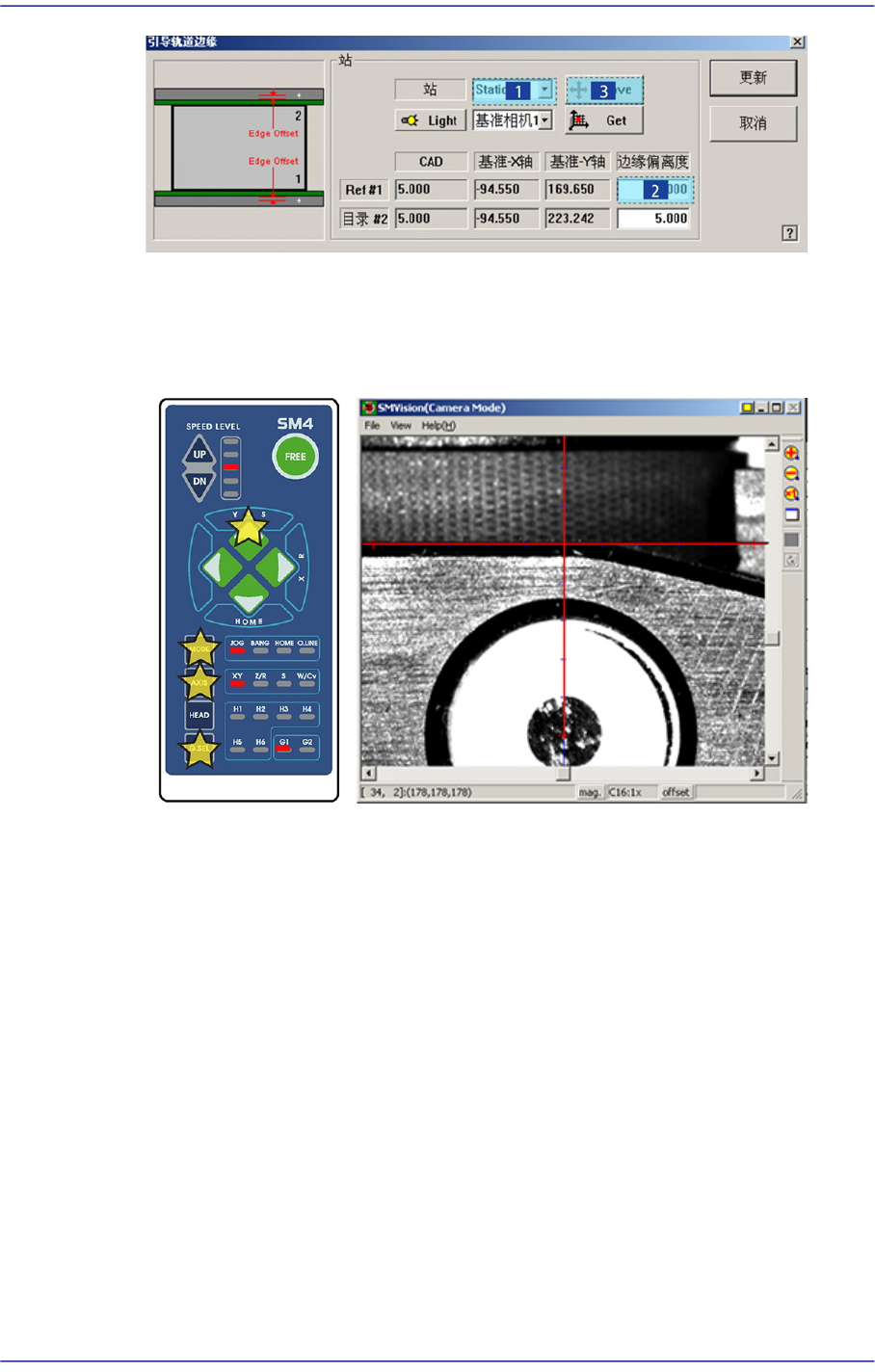

10. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
11. 用 参考点#1的示教方法，同样地对 参考点#2执行示教。
13-31
Machine Calibration
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。
13. 2到12号的过程各Station要单独执行，请按如下的顺序执行：StationF1 ->
StationF2 → StationR2 → StationF3
F1_Ref#2
13-32
Fast Chip Shooter SM471 PLUS Administrator’s Guide
14. 完成所有示教后请点击<Update>按钮适用变更事项。
F2_Ref#1
F2_Ref#2
F3_Ref#1
F3_Ref#2
