13-37 Machine Cal ibration 13.3.8. Gantry Mapping 可以校准作为拱架映射 ( Gant r y Mapping) 基准的基准标记位置。 执 行校准时， 需 要示 教输送带上的 6 个基准 标记点。 示 教 顺序如下 ： 必须先示教固定轨 (fixed rail) 上的基 准标记， 同一轨道上的基准点则应该从右侧开始到左侧的方式进行示教。
13-36
Fast Chip Shooter SM471 PLUS Administrator’s Guide
选择此选择框后点击<下个>按钮会自动执行Gantry Thermal Mapping过程。
<手动> 复选框
正常完成后检查”Enable Thermal Mapping”，之后设置Mapping Time Mode。
Mapping Time Mode选择成Manual时，请设置时间。
13.3.7.1. Procedure
手动执行Gantry Thermal Mapping步骤如下。

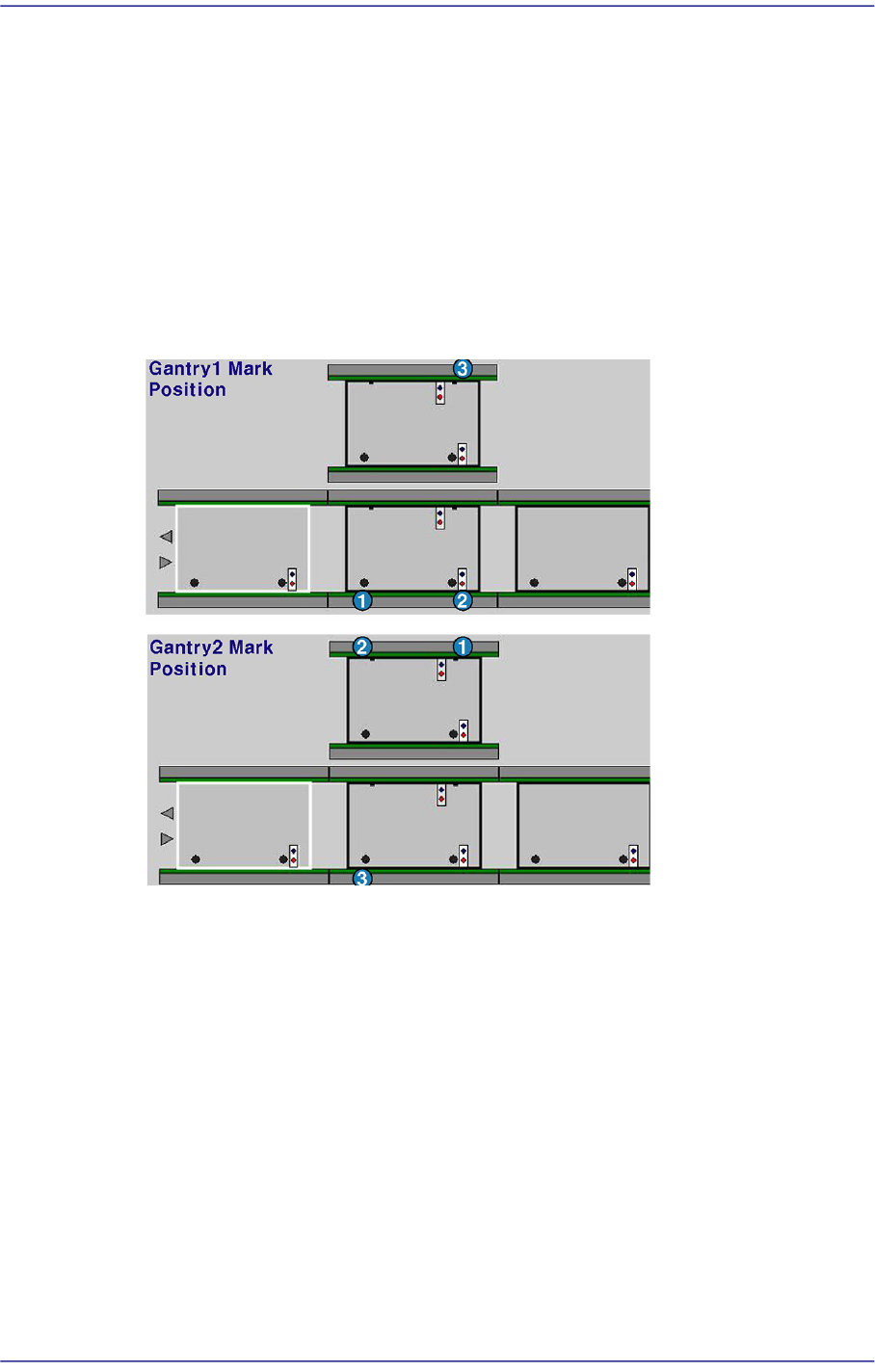

1. 参照下图示教位于传送带上面的基准点3点的位置。
2. 点击<Move>按钮把基准相机移动到指定的位置。
3. 利用Teaching Box调整基准相机位置，使’SMVision’窗口上显示的十字线中心和
conveyer上预先设置的Fiducial Mark的中心一致。
4. 点击<Get>按钮反应当前坐标值。
5. 用相同的方法如上图所示对Fiducial Mark 1 号和3号依次进行示教
6. 对Gantry1F完成3点Fiducial Mark示教时，对Gantry1R执行 3点Fiducial Mark示
教。 方式与Gantry 1F相同。

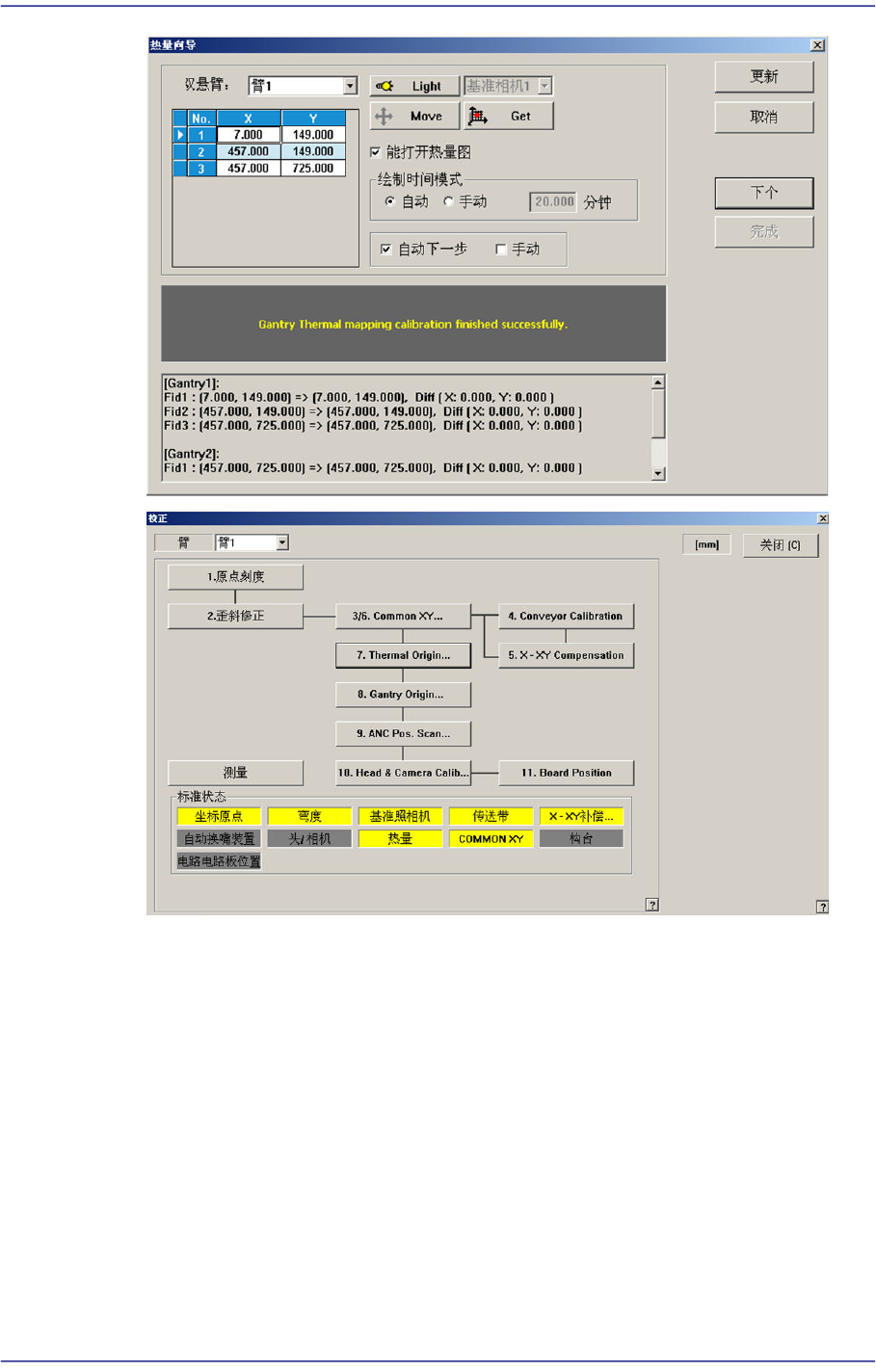

7. 选择<能打开热量图> 选择框，之后设置’绘制时间模式’ 。’绘制时间模式’选择
成Manual时，请设置时间 。
8. 正常完成以后点击<更新>按钮。
13-37
Machine Calibration
13.3.8. Gantry Mapping

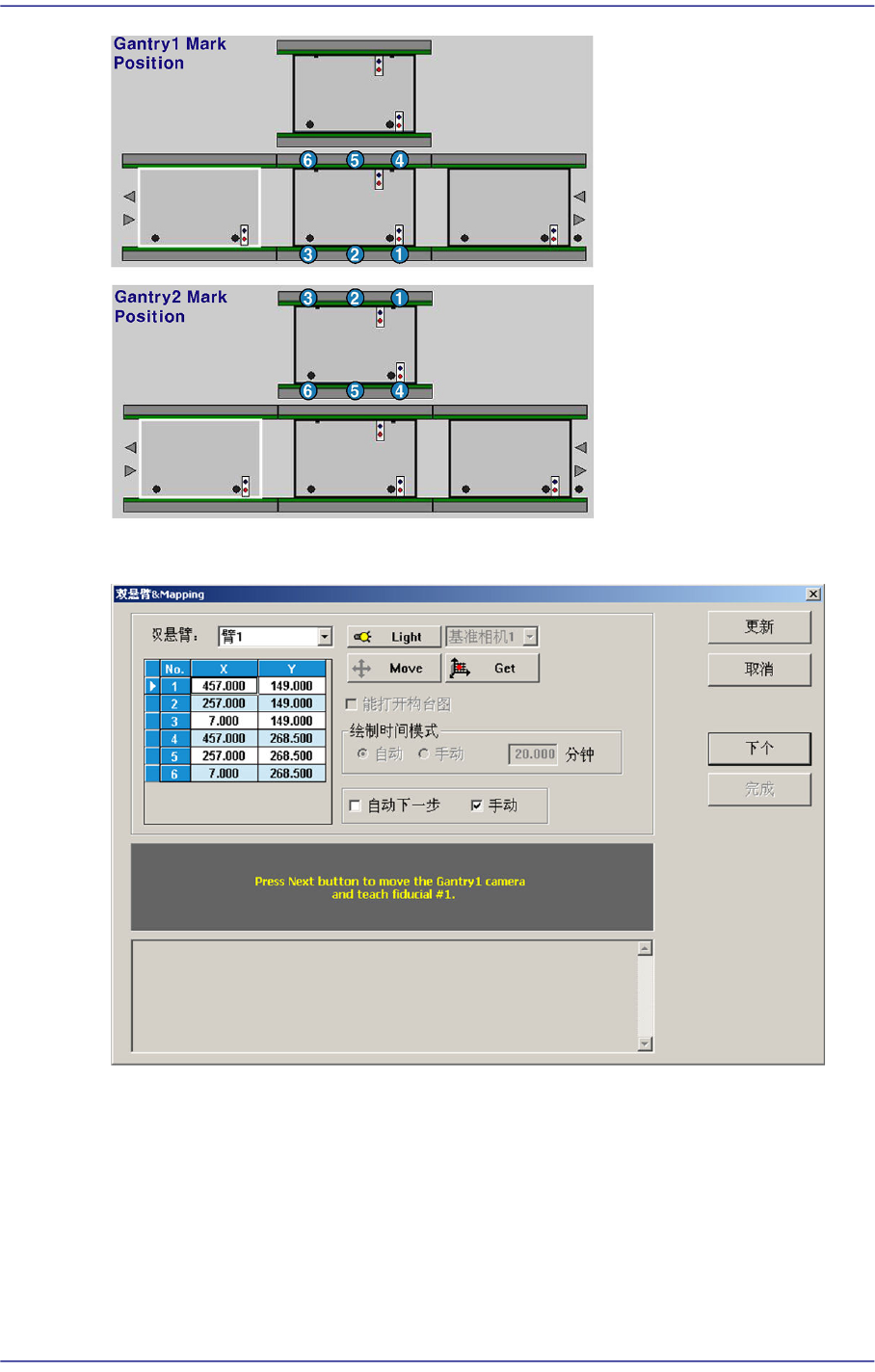

可以校准作为拱架映射(Gantry Mapping)基准的基准标记位置。执行校准时，需要示
教输送带上的6个基准标记点。示教顺序如下：必须先示教固定轨 (fixed rail)上的基
准标记，同一轨道上的基准点则应该从右侧开始到左侧的方式进行示教。
13-38
Fast Chip Shooter SM471 PLUS Administrator’s Guide
图
13.15 “
双悬臂
& Mapping”
对话框
< 双悬臂 > 组合框
手动执行Gantry Mapping步骤如下。
<Move> 按钮
把相应Gantry的基准相机移动到在Grid领域中选择的Fiducial Mark位置。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
