13-42
Fast Chip Shooter SM471 PLUS Administrator’s Guide
13.3.10. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fiducial Cameras Offset Calibration
Camera Offset Calibration (Calibration Tool, CN400 Nozzle)
Head Z & R Offset Calibration (CN040 Nozzle)
Light Mapping (LightFly Nozzle)
Head Offset Calibration
Fly Camera Scale & Rotation Calibration
Fly Camera Offset Calibration
Fly To Fix Offset Calibration
R-Axis Offset Calibration

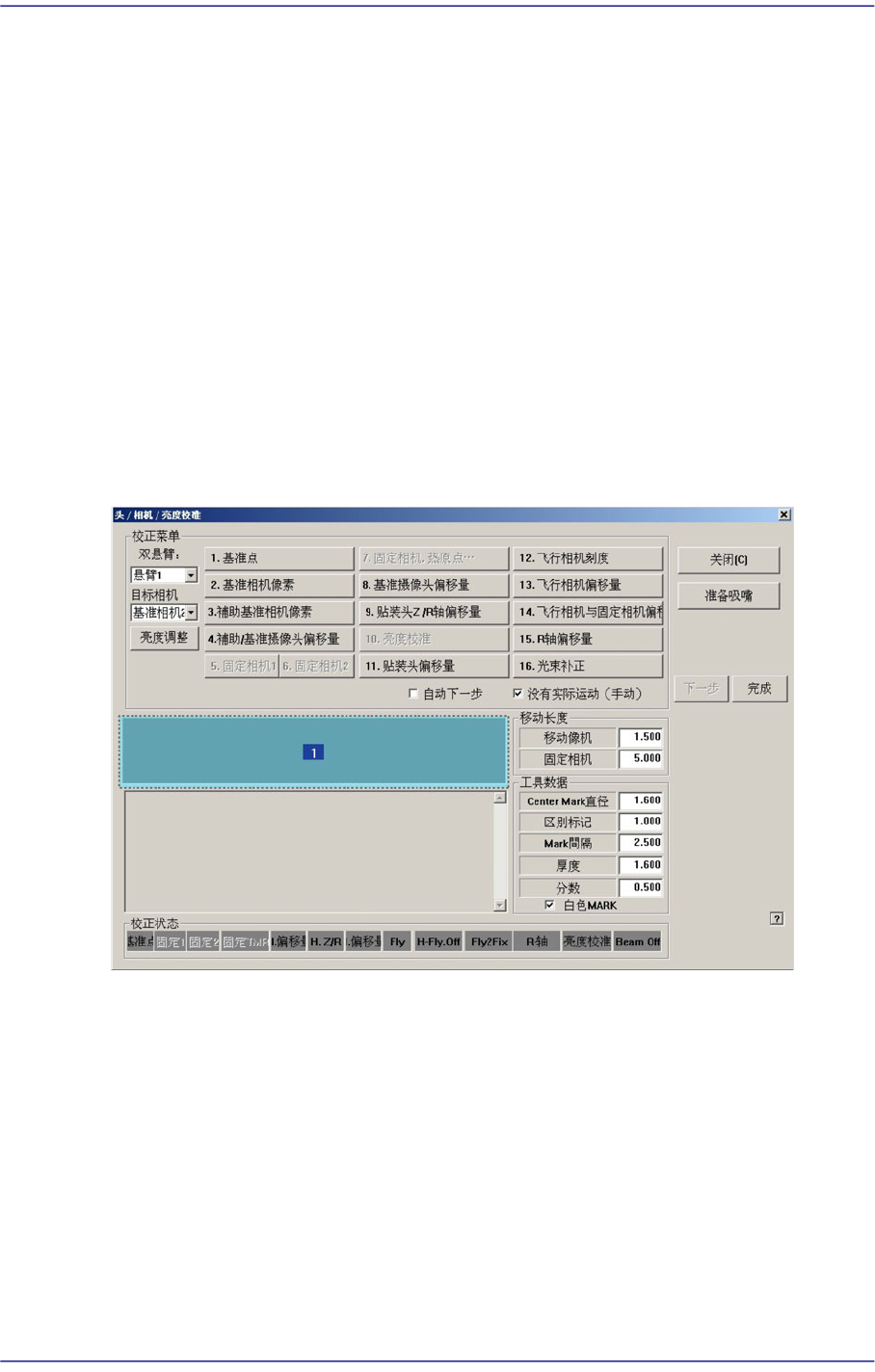

图
13.16 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<双悬臂> 组合框
选择要执行校正的Gantry。
<目标摄像> 组合框
选择将要设定照明值数的照相机。
13-43
Machine Calibration
<亮度…> 按钮
设定已选择的照相机的照明值数。
13.3.10.1. Fiducial Cameras Offset Calibration
测量1st Fiducial Camera 的中心到2nd Fiducial Camera 间的Offset。 为校正基准相机
的Offset必须先‘Fix-Camera Calibration’和‘Fiducial Camera Scale Calibration’。
为执行校正必须使用平板Calibration Tool。
下面是 Fiducial Camera Offset的校正步骤。
1. 点击<4. Fid Cameras Offset> 按钮。

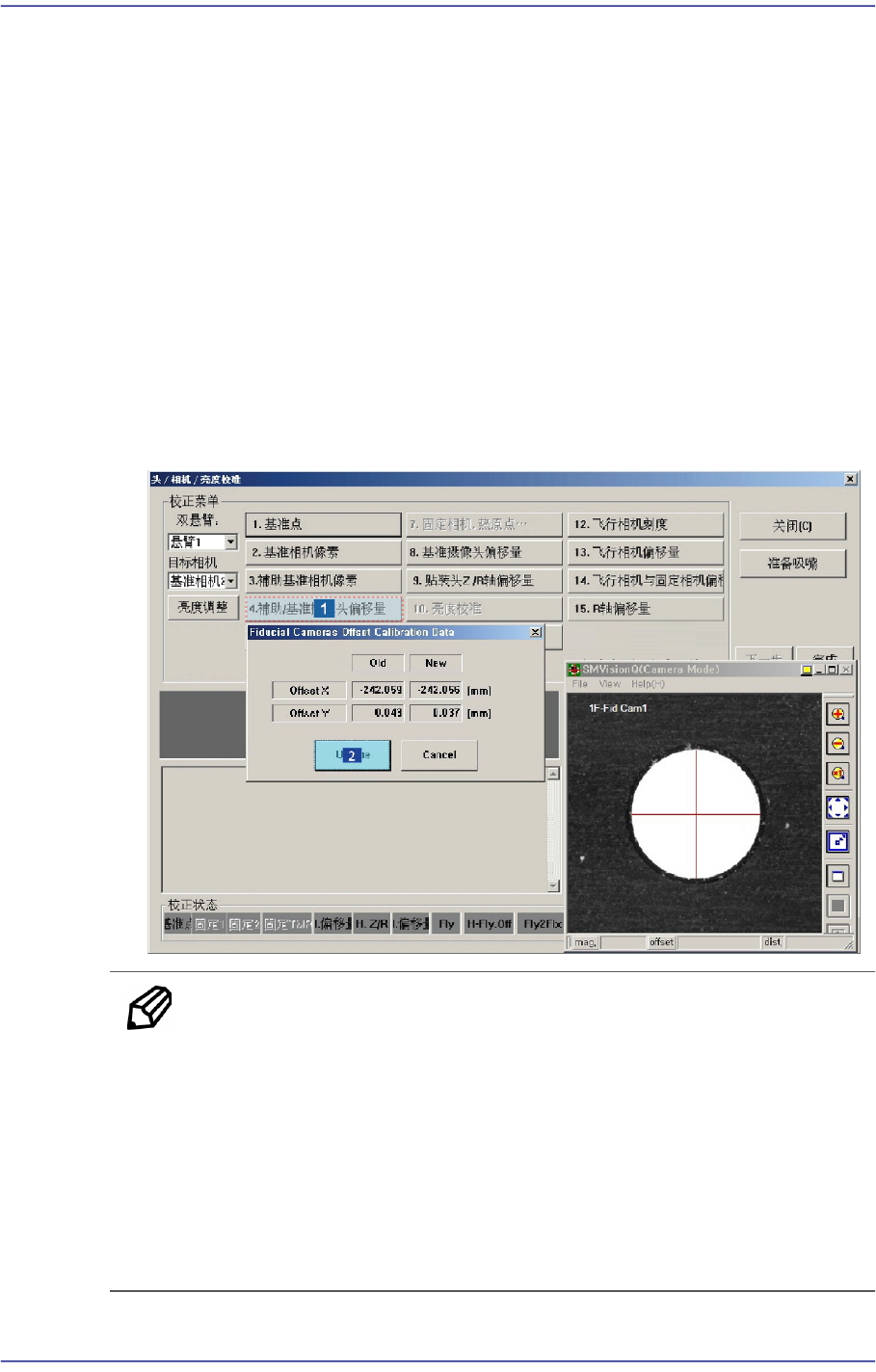

2. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请点击<更新>
按钮。
备 注 Fiducial Camera Offset (FOV 7.5)的校正基准值如下。
Gantry1
Offset X : -243.0mm ~ -241.0mm
Offset Y : -1.0mm ~ 1.0mm
Gantry2
Offset X : 241.0mm ~ 243.0mm
Offset Y : -1.0mm ~ 1.0mm
13-44
Fast Chip Shooter SM471 PLUS Administrator’s Guide
13.3.10.2. Camera Offset Calibration
测量基准相机的中心到各Gantry的第一个Head(Head 1, Head11)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
校正基准相机的偏差。为校正基准相机的Offset必须先‘Fix-Camera Calibration’和
‘Fiducial Camera Scale Calibration’。为执行校正必须使用平板Calibration Tool。
下面是 Fiducial Camera Offset的校正步骤。
1. 点击<8. Camera Offset> 按钮则在消息窗显示 “首先，我们必须把所有吸嘴手动
离开朝向。将 Z轴调制低处，点击[下一步]” 为了手动除去贴装在磁头的所有吸
嘴，拉下磁头的Z轴请点击<下个> 按钮。
2. 那么，Head Assembly移动到设备指定的位置后，拉下所有的 Z轴。此时，请手动
除去所有已贴装的吸嘴。
3. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上手动贴装Calibration Tool后
请点击<下个>按钮。
4. 消息窗显示 “移动到中心位置校正工具。移动，点击[下一步]。”
为了把基准相机移动到ANC顶面的校正 Tool位置，请点击<下个>。此时调整校
正Tool位置，使校正Tool中心的Fiducial Mark位于’SMVision’窗口的十字线中
心。
