13-74 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 7. 单击 < Update> 按钮 , 即可保存内容。
13-73
Machine Calibration

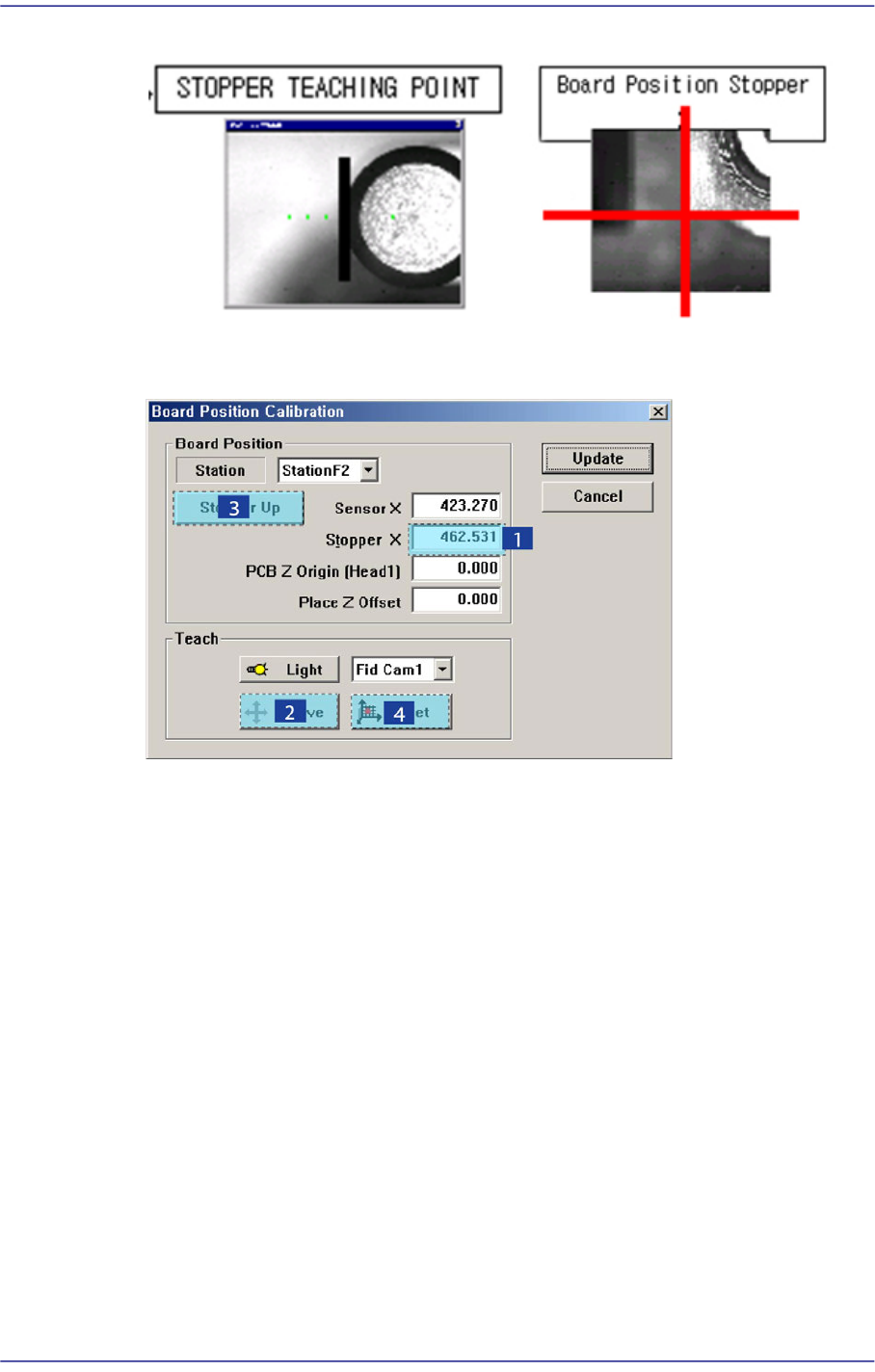

13.3.11. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 用鼠标选择<Stopper X> 编辑箱，点击 <移动>按扭，把示教相机移动到Stopper
X位置。
4. <Stopper Toggle>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 <Stopper X>的 板定位传感器 X坐标值。
6. 然后点击<Stopper Toggle>按钮Down Stopper。
13-74
Fast Chip Shooter SM471 PLUS Administrator’s Guide
7. 单击< Update>按钮, 即可保存内容。
14-1
系统设置
第14章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情
形以外，请不要执行“Calibration(System Setup)” 。
警 告 设置状态如果被非指定的操作人员改变可能会损伤设备或引起
人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意
改变设备设置状态。
选择‘系统设定’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话
框的状态下，再次选择菜单时该对话框将会处于活性化状态。
图
14.1
选择
‘
系统设定
’
菜单的状态
图
14.2 ‘
系统设定
’
菜单的子菜单
