Fast Chip Shooter SM471 PLUS Administrator’s Guide
14.2. Position [F4]
设定设备的Feeder Base原点及系统回收箱的位置。
14.2.1. <进给基础> TAP对话框
设定设备各构成品的原点。

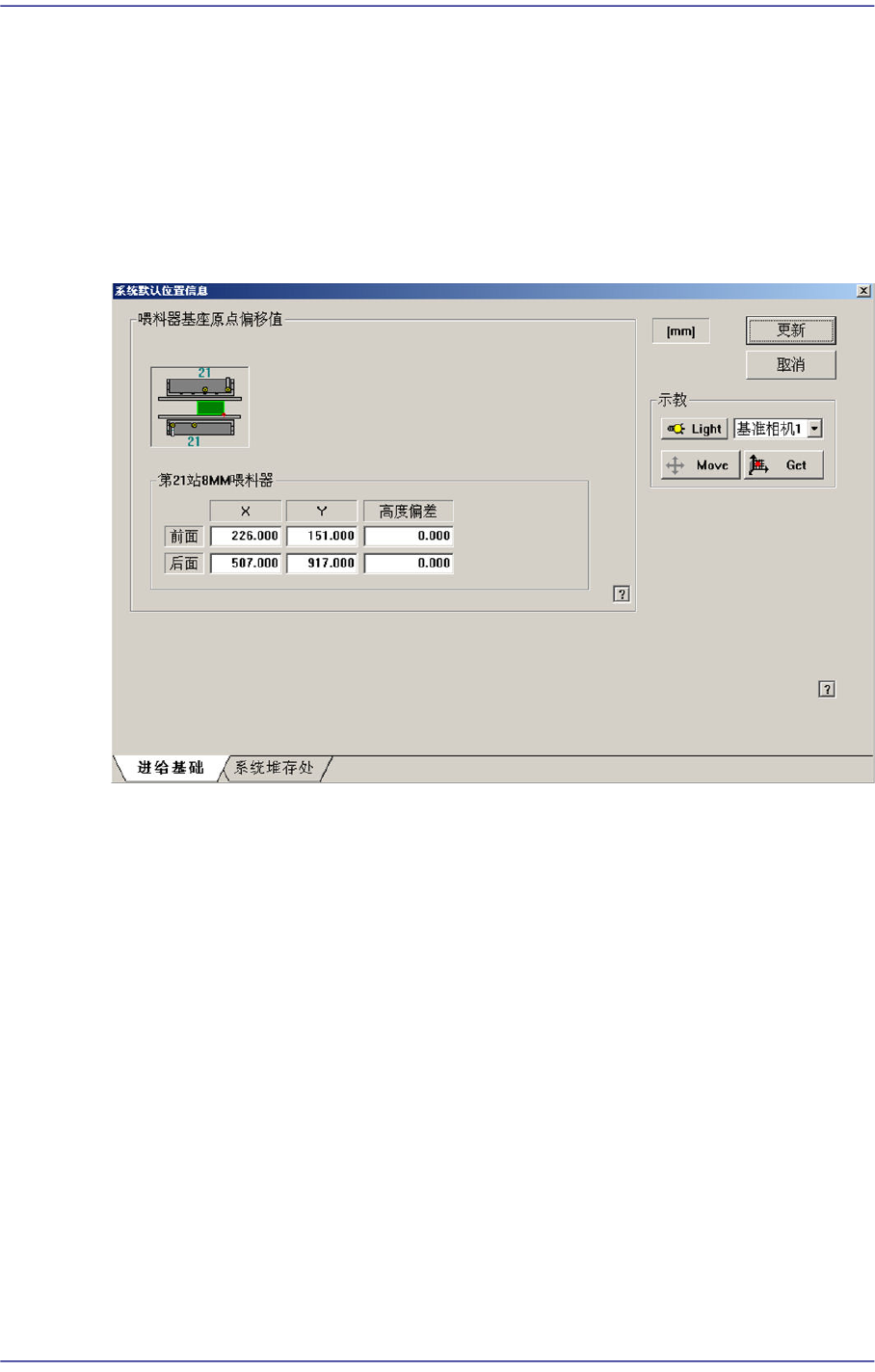

图
14.5
进给基础
” TAP
对话框
<喂料器基座原点偏移值> 领域
设定Feeder Base有关的数据。
<第21站8MM喂料器> 编辑框
设定Feeder Base的原点。
设定Feeder Base原点的方法如下。
1. 把最小的部件(0603, 1005)Rell贴装在喂料器后设置在前面Feeder Base的
21号槽。
Feeder设置钱，请确认 Feeder Base上面有无废弃的部件，如果有请除去
废弃部件。
2. 用鼠标选择<第21 8mm站位吸取点> 编辑框后，在 <示教>领域的组合
框中选择 ‘基准相机’。
3. 请点击<Move>按钮把基准相机移动到设置在前面feeder base的21号槽
的带式喂料器的吸附点。

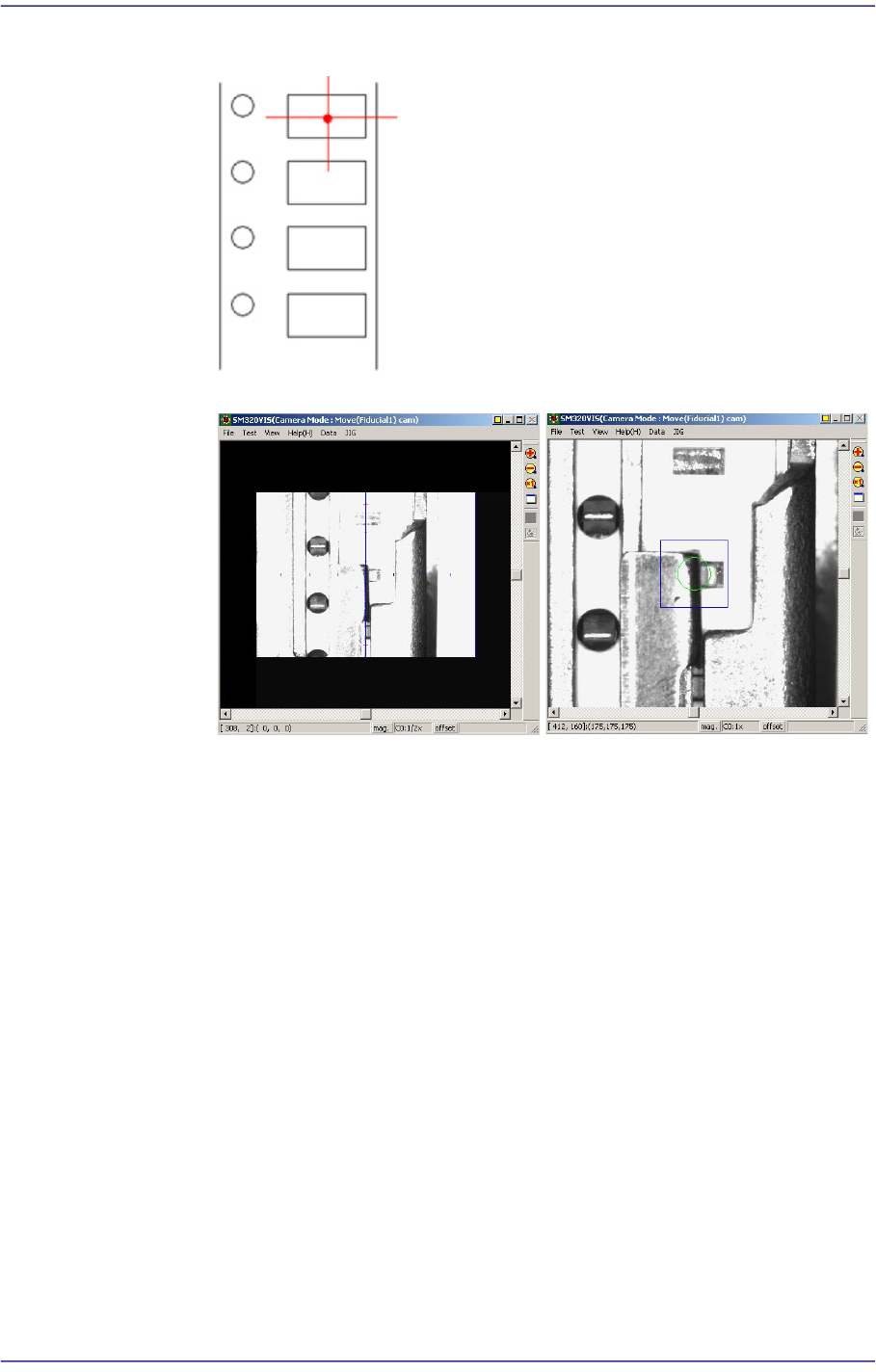

4. 请利用基准相机示教带式喂料器的吸附点。此时，如下图所示示教中心
14-9
系统设置
点。此时，该示教不是部件中心的料袋（pocket）中心点。
5. 利用Teaching Box料袋中心对准SMVision窗显示的基准相机的十字线
后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
<高度偏差> 编辑框
设定Feeder Base原点的 Z值。
14-10
Fast Chip Shooter SM471 PLUS Administrator’s Guide
14.2.2. <系统堆存处> TAP对话框
设定与吸附部件回收厢 Dump Box有关的数据。

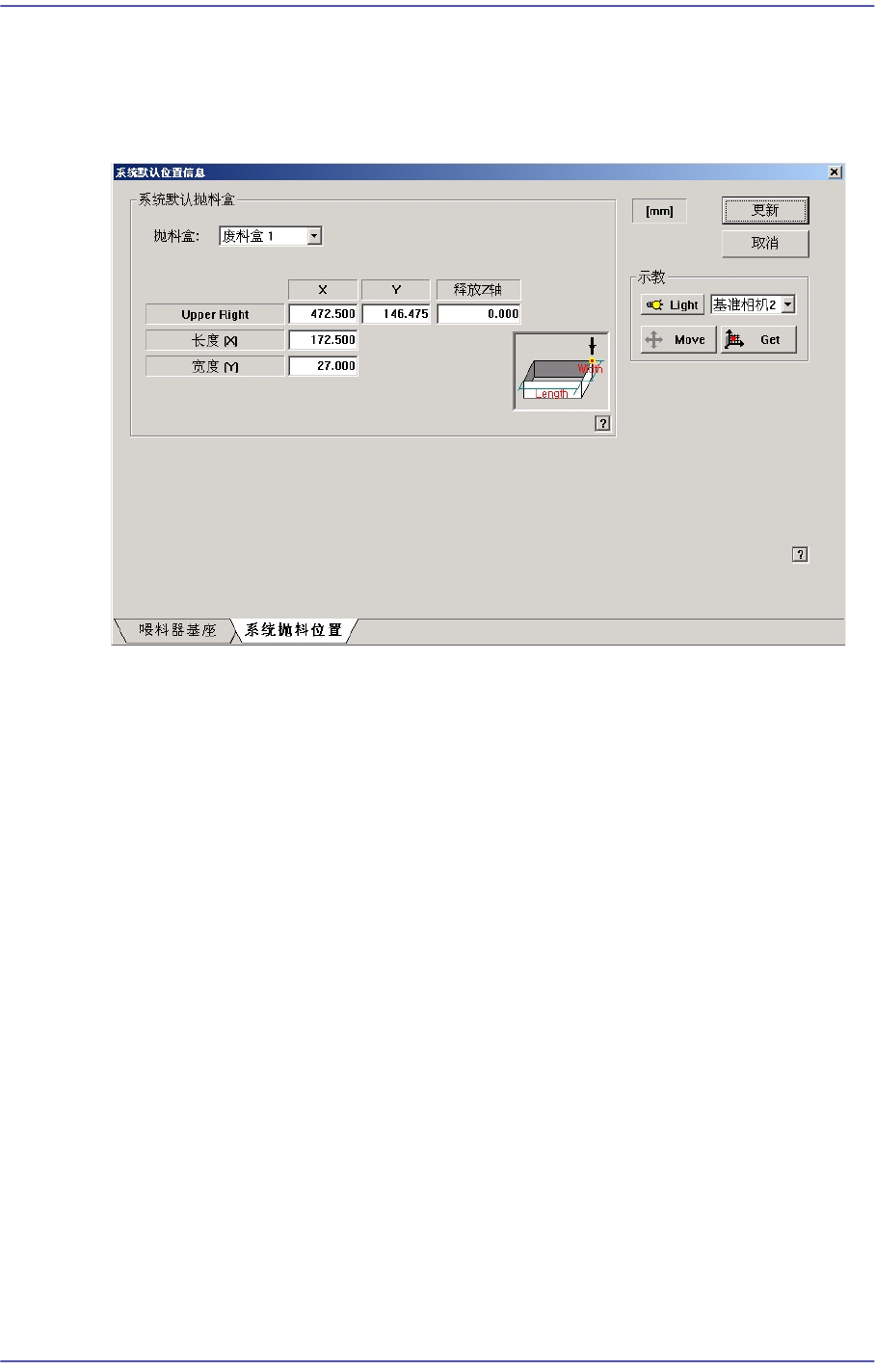

图
14.6 “
系统堆存处
”TAP
对话框
<系统默认垃圾箱> 领域
输入系统回收箱位置。
<垃圾桶> 组合框
选择要设置的Dump Box。
<位置- X, Y> 编辑框
Dump时设定Head的X,Y 位置。
<释放Z轴> 编辑框
Dump时设定Head Z轴的高度。
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
