14-10 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 14.2.2. < 系统堆存处 > TAP 对话框 设定与吸附部件回收厢 Dump Box 有关 的数据。 图 14.6 “ 系统堆存处 ”TAP 对话框 < 系统默认垃圾箱 > 领域 输入系统回收箱位置。 < 垃圾桶 > 组合框 选择要设置的 Dump Box 。 <…
14-9
系统设置
点。此时，该示教不是部件中心的料袋（pocket）中心点。
5. 利用Teaching Box料袋中心对准SMVision窗显示的基准相机的十字线
后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
<高度偏差> 编辑框
设定Feeder Base原点的 Z值。
14-10
Fast Chip Shooter SM471 PLUS Administrator’s Guide
14.2.2. <系统堆存处> TAP对话框
设定与吸附部件回收厢 Dump Box有关的数据。
图
14.6 “
系统堆存处
”TAP
对话框
<系统默认垃圾箱> 领域
输入系统回收箱位置。
<垃圾桶> 组合框
选择要设置的Dump Box。
<位置- X, Y> 编辑框
Dump时设定Head的X,Y 位置。
<释放Z轴> 编辑框
Dump时设定Head Z轴的高度。
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
14-11
系统设置
14.3. 外围设备 (Peripherals) [F6]
Dump Box和Tray Feeder进行设定。
14.3.1. <Dump Box> TAP对话框
作出Dump Conveyor的设定及用户定义Dump Box有关设定。

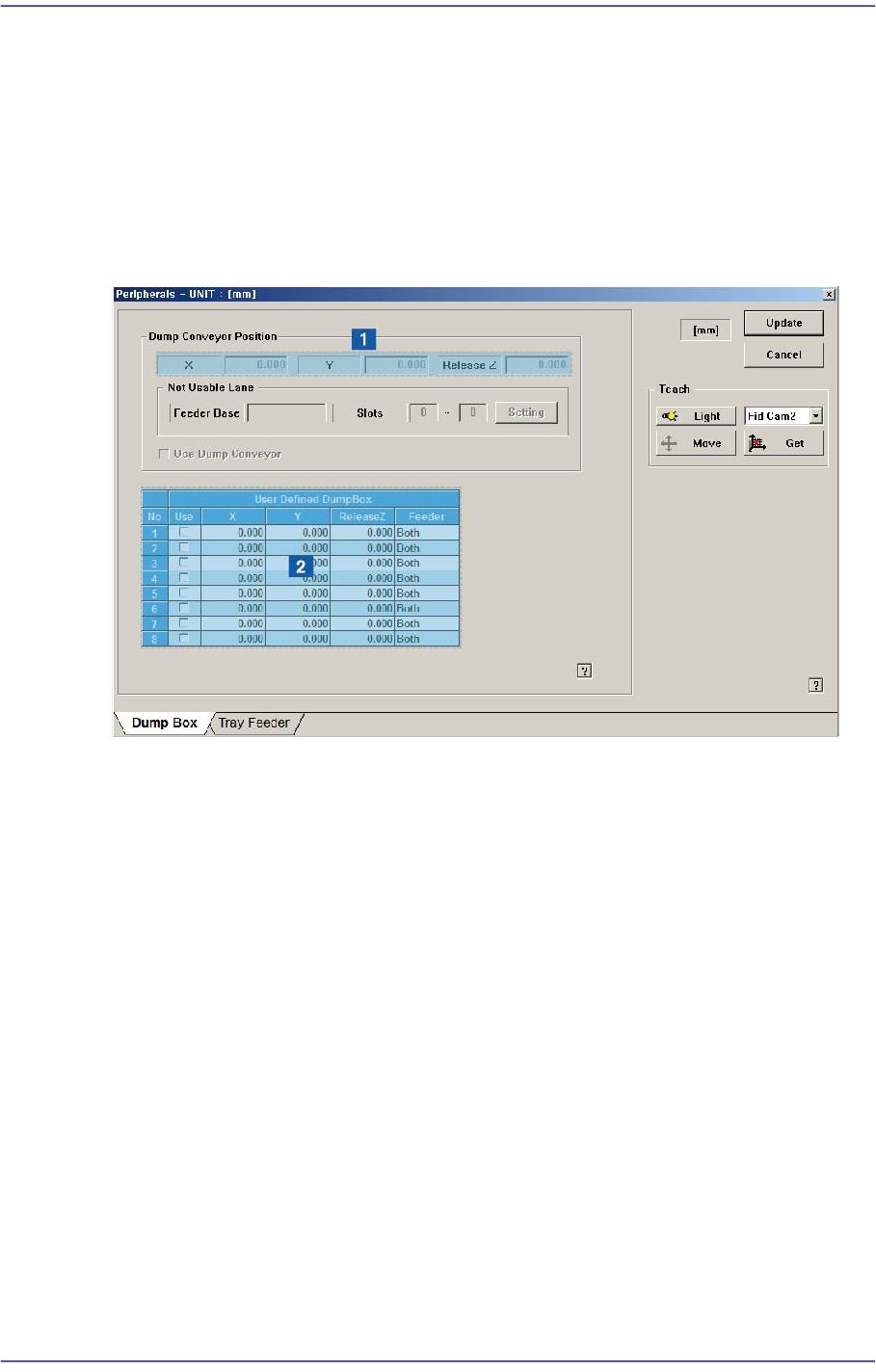

图
14.7 “Dump Box” TAP
对话框
1: <Position>
领域
2: <User Defined Dumpbox>
领域
<垃圾桶传送带位置> 领域
记入Dump输送机有关设定项目。本设备中无法使用。
<位置> 领域
X, Y: 示教X, Y 坐标输入在Dump Conveyor上的Dump位置。
Release Z: 输入Dump部件时的 Z轴高度。
<没用的航线> 领域
本设备中无法使用。
<Setting>键
单击该键后，针对安装了倾卸轨道(dump conveyor)而无法使用的供料器
区域进行设置。
<使用倾卸运输设备> 复选框
设定Dump输送机使用与否。 选择该选择框才可设置Dump Conveyor相关项
目。
