14-14 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 设定 Non-Stop 功能的 使 用与否。 None : 不使 用 Nonstop 功能。 Master /Slave: 其中一个 lac 使用为 Master ， 剩余的 l a c 使用为 Slave 。 Master /Master: 一个 lac 使用到部件用尽为止再使用其他 lac 。 <…
14-13
系统设置
“Front”时只能把正面头部的元件抛到User Dump Box，选择了“Both”时正面
与背面头部都能把元件抛到User Dump Box。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
14.3.2. <Tray Feeder> TAP对话框
设定有关盘式喂料器的数据。 选择此按钮时显示如下的对话框。

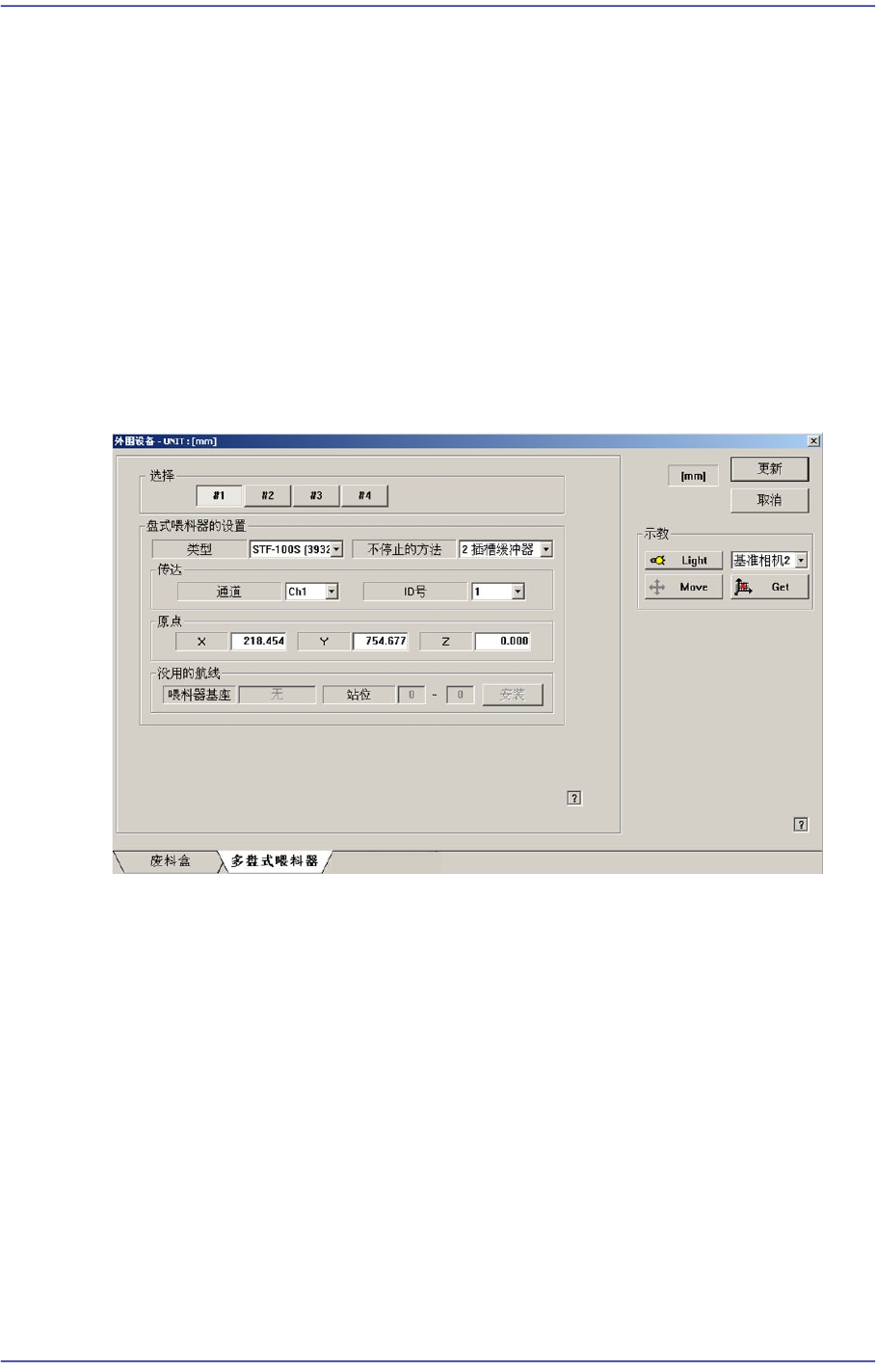

图
14.8 “Accessory”
对话框中
“Tray Feeder” TAP
对话框
<选择> 选项按钮
选择盘式喂料器单位。可选择的盘式喂料器单位是 1-4。
也就是说，总共可以安装4个Tray Feeder。 (与设备通信可能Type的Tray最多可
设置2个)
<盘式喂料器的设置> 组合框
进行有关Tray Feeder设置。
<类型>组合框
选择已设定的盘式喂料器单位的形式。可选择的形式如下。
Single Tray[39321]: 它是安装在喂料器基座的盘式。
NONE: 表示没有安装盘式。
<不停止的方法> 复选框
14-14
Fast Chip Shooter SM471 PLUS Administrator’s Guide
设定Non-Stop 功能的使用与否。
None: 不使用 Nonstop功能。
Master/Slave: 其中一个lac使用为Master，剩余的lac使用为Slave。
Master/Master: 一个lac使用到部件用尽为止再使用其他lac。
<传达> 领域
设置与RS-232C通信有关的数据。
<通道> 组合框
选择RS-232C通信信道。设备可使用两个信道。 请勿重复设置。
<ID号> 组合框
选择通信ID。可使用的ID为1 - 3。现在只支持ID 1, 请设置成ID 1进行使
用。
<原点> 领域
设定已选择的盘式喂料器单位的原点。此原点为从设备的原点计算的偏移
量。
<没用的航线> 领域
使用已选择的盘式喂料器单位时，设定被该盘式占有的喂料器基座单位和Slot。
<喂料器基座> 组合框
选择喂料器基座。可选择的喂料器基座有前(前面 喂料器基座), 后(后面 喂
料器基座)。
<站位> 编辑框
设定喂料器基座的Slot。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
14-15
系统设置
14.4. Light Mapping
校正摄像机的照明亮度。为了执行此校正要在ANC的1号孔中插入LightFly吸嘴 或
LightFix吸嘴。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。
1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
对所有飞行相机反复进行相同的作业。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的16阶段。
<Side> / <Outer> / <Coaxial> 列
