14-17 系统设置 图 14.10 Fid Camera 被选的情况 图 14.11 Fix Camera 被选的情况 <1. 测试范围 > 领域
14-16
Fast Chip Shooter SM471 PLUS Administrator’s Guide
如果是Fly Cam：在256值的范围内输入Side照明。
如果是Fix Cam：在4096值的范围内输入Side照明。
<Back1> / <Back2> 列
只有选择固定相机的情况时才被激活。 在最高值4096 范围内输入各照明阶
段的值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动
Mapping。
图
14.9 Fiy Camera
被选的情况
14-17
系统设置
图
14.10 Fid Camera
被选的情况
图
14.11 Fix Camera
被选的情况
<1. 测试范围> 领域
14-18
Fast Chip Shooter SM471 PLUS Administrator’s Guide
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。自动设置测试
领域。不要改变该值。

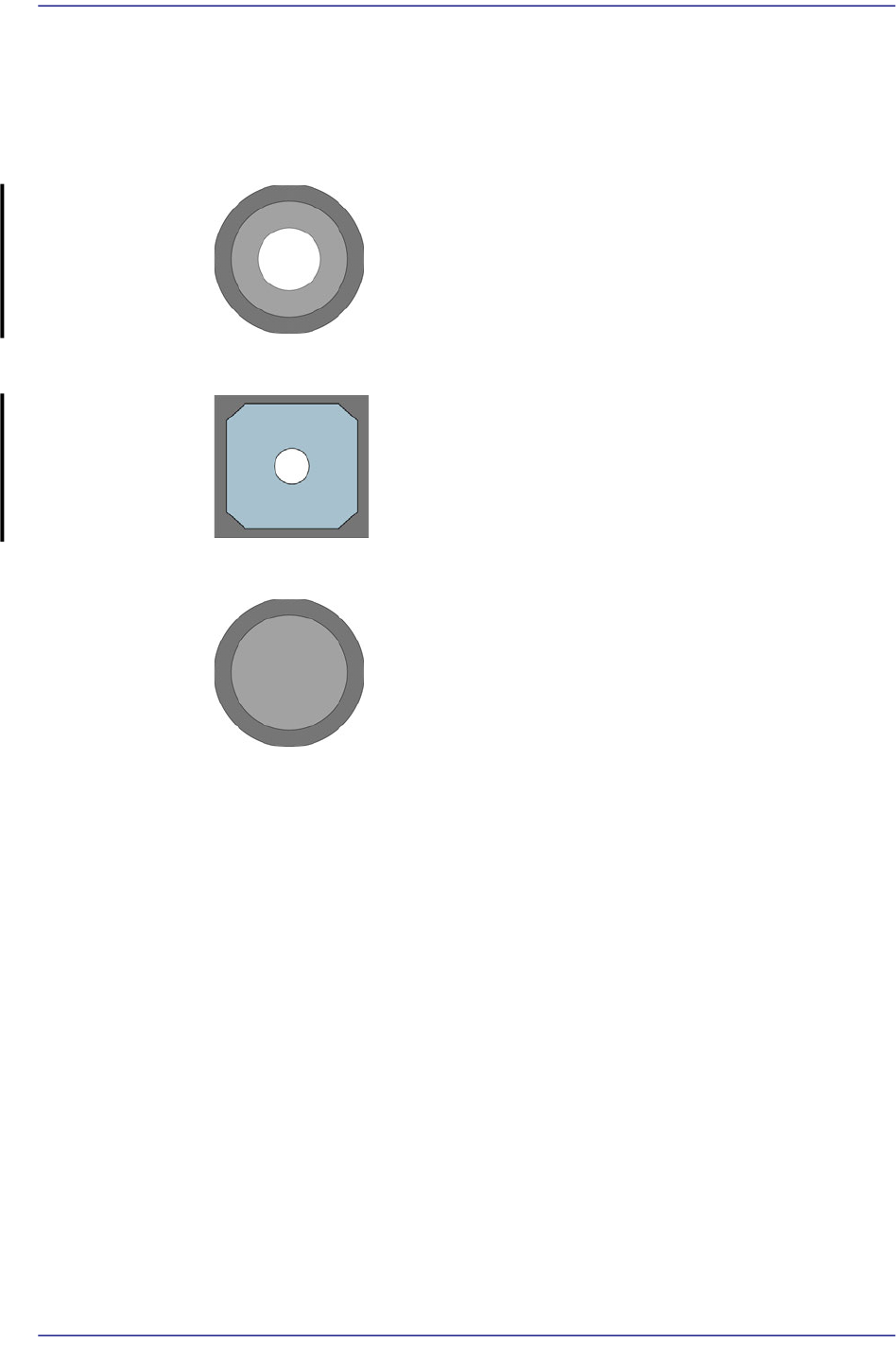

图
14.12 Fly Camera
用校正吸嘴底面形象
图
14.13 Fid Camera
用校正版形象
图
14.14 Fix Camera
用校正吸嘴底面形象
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
<准备测试/绘图> 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly吸嘴。
完成作业后 <绘图> 领域的 <开始>按钮和 <测试>按钮会被激活。
<4. 查找区域> 领域
点击要进行Mapping照明的对应按钮会出现如下的对话框。
