14-22
Fast Chip Shooter SM471 PLUS Administrator’s Guide

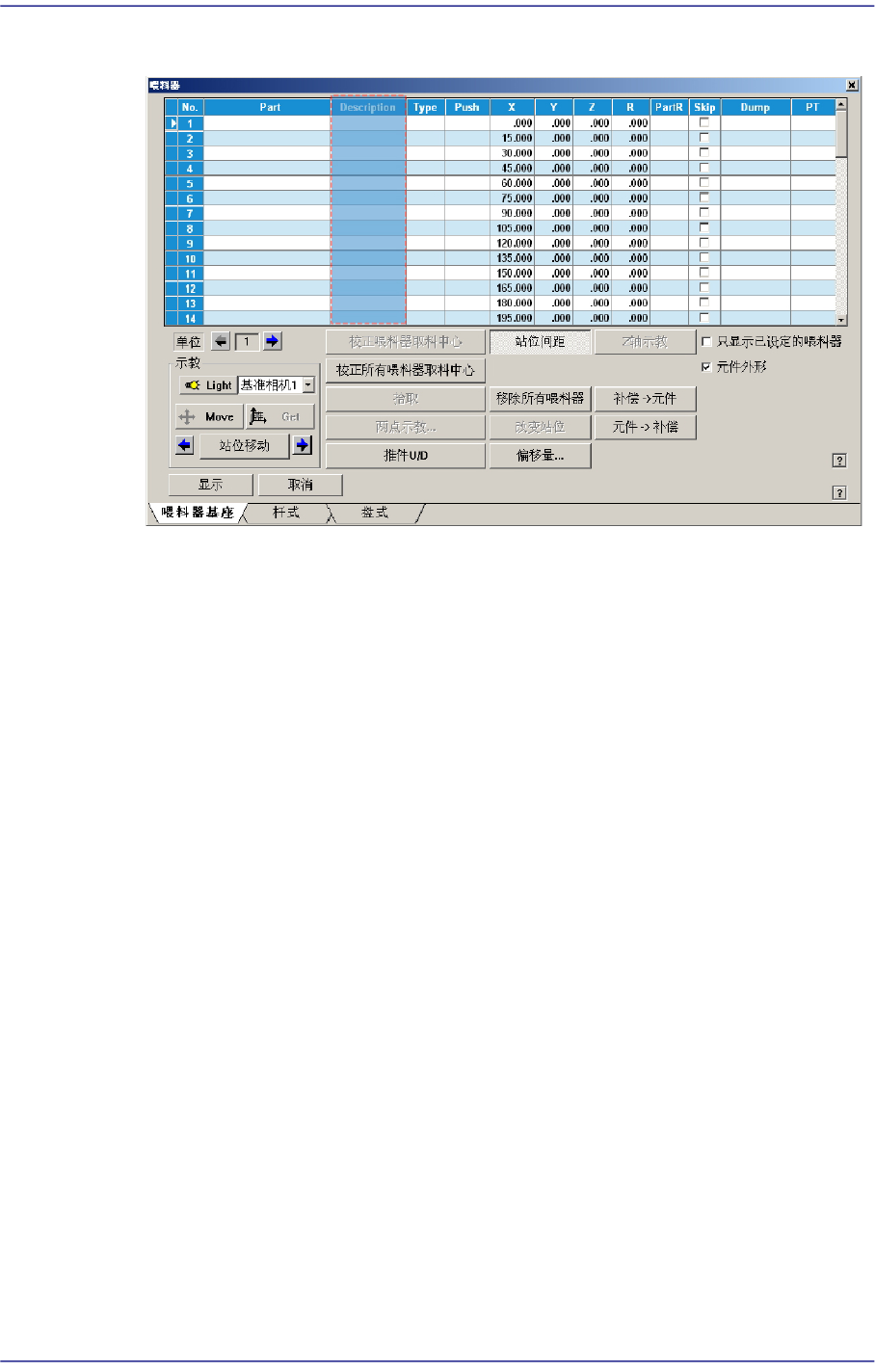

在<喂料器>菜单创建“Description”列。
<创建 Gamma 数据> Check选择框
使用三星电子所适用的γ Interface时选择。
<错误状态下蜂鸣器会响> 组合框
设备在运行当中发生错误（错误）时使蜂鸣器鸣响。 此时，可选择鸣 Buzzer方
式。
沉默: 不鸣Buzzer。
总是: 一直鸣 Buzzer。
机器: 因Warning Error条件，可设定不同的鸣 Buzzer方式。
<货盘变化速度> 组合框
Speed为fast(fastest)时用多个Pallet部件进行贴装作业，则在一个Pallet吸附部件
后不采取Vision fail就把下一个 Pallet在作业位置预先等待。 本设备中无法使用.
<带式喂料器>选择框
选择该项目，Tape Feeder中不使用 Auto Link功能。
<振动式喂料器>选择框
选择该项目，Stick Feeder中不使用Auto Link功能。
<Both Front and rear Feederbase> 校验盒
<前面喂料器和后面喂料器> 选择框
本设备提供耗尽贴装在 Feeder Base 的 Tape Feeder部件时，搜索其他供应相
同部件的Tape Feeder， 利用Tape Feeder 件进行贴装的 Link功能。搜索Tape
Feeder时优先搜索贴装在前面Feeder
Base的Tape Feeder。如
果，前面不存在
14-23
系统设置
相应的Tape Feeder，则搜索贴装在后面Feeder Base的Tape Feeder。Default只
使用于前面Feeder Base，选择此功能则可在前面和后面Feeder Base都能使用
Link功能。
<NCS>键
在不停止的状态下变更作业时使用。与此相关的详细内容请联系本公司。
<Transforter>键
在多台设备所构成的in line上，当第一个设备识别到板子信息时，把该信息传输
给下一个设备，从而可以缩短下一个设备识别板子信息时所花费的时间。

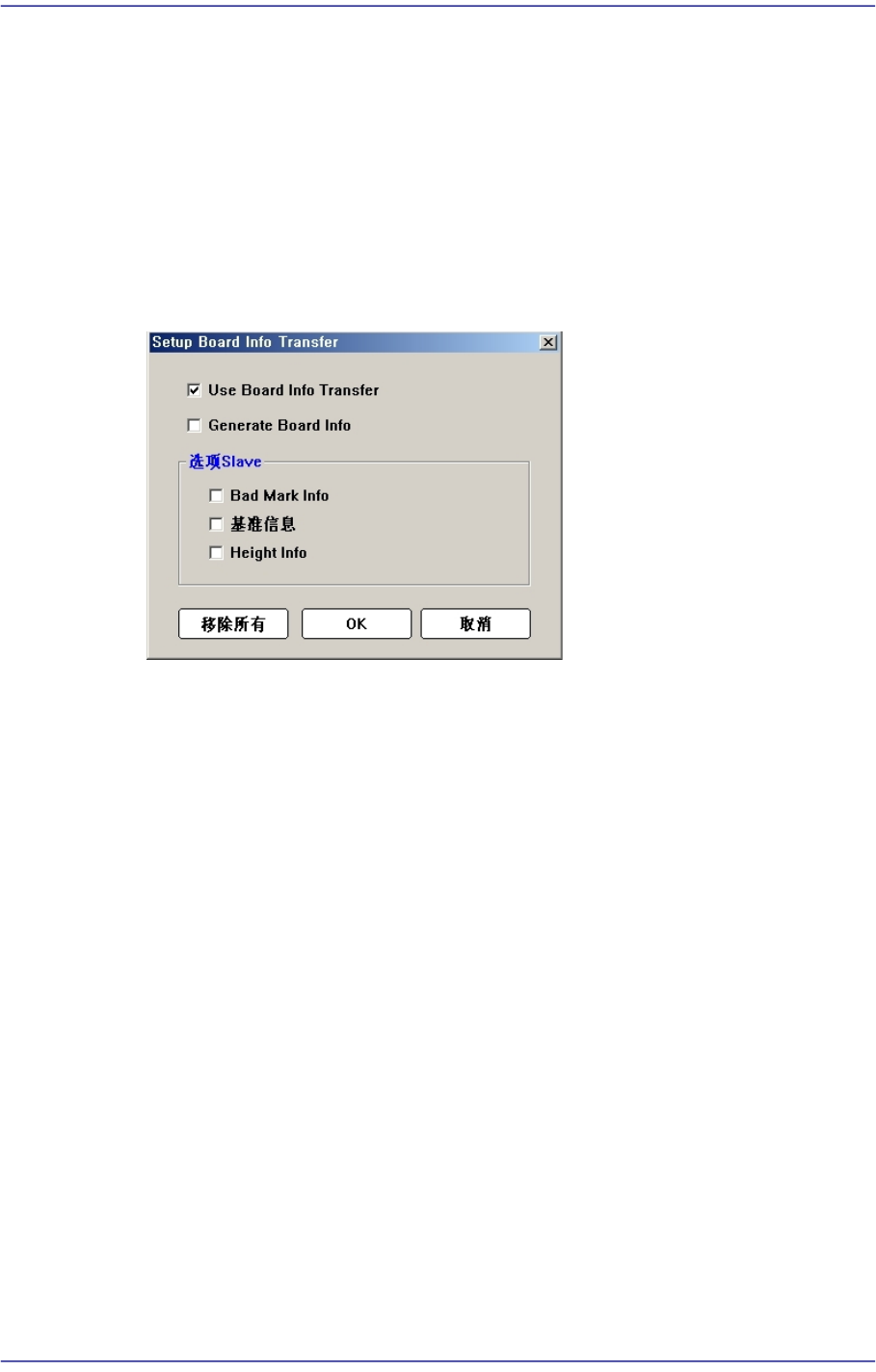

<Use Board Info Transfer>复选框
需要使用来自上一个设备的板子信息时圈选该复选框。然后在激活的
<Option Slave>区选择需要使用的板子信息。
<Generate Board Info>复选框
需要对传输到下一个设备的板子信息进行设定时应圈选该复选框。然后在激
活的<Option Slave>区选择需要创建的板子信息。
<Option>区
<Bad Mark Info>复选框
需要把不良标记信息传输给下一个设备时圈选。该信息被传输给下一个
设备后，下一个设备将不识别不良标记而直接进行作业。
<Fiducial Info>复选框
针对阵列式PCB，如果需要把各阵列式基准标志信息传输给下一个设备
则圈选。该信息被传输给下一个设备后，下一个设备将仅仅识别阵列式
PCB的全局(Global)基准标志后进行作业。
<Height Info>复选框
如果有Height传感器则可以测量PCB上表面的高度信息。如果需要把
PCB上表面的高度信息传输给下一个设备则圈选。
14-24
Fast Chip Shooter SM471 PLUS Administrator’s Guide

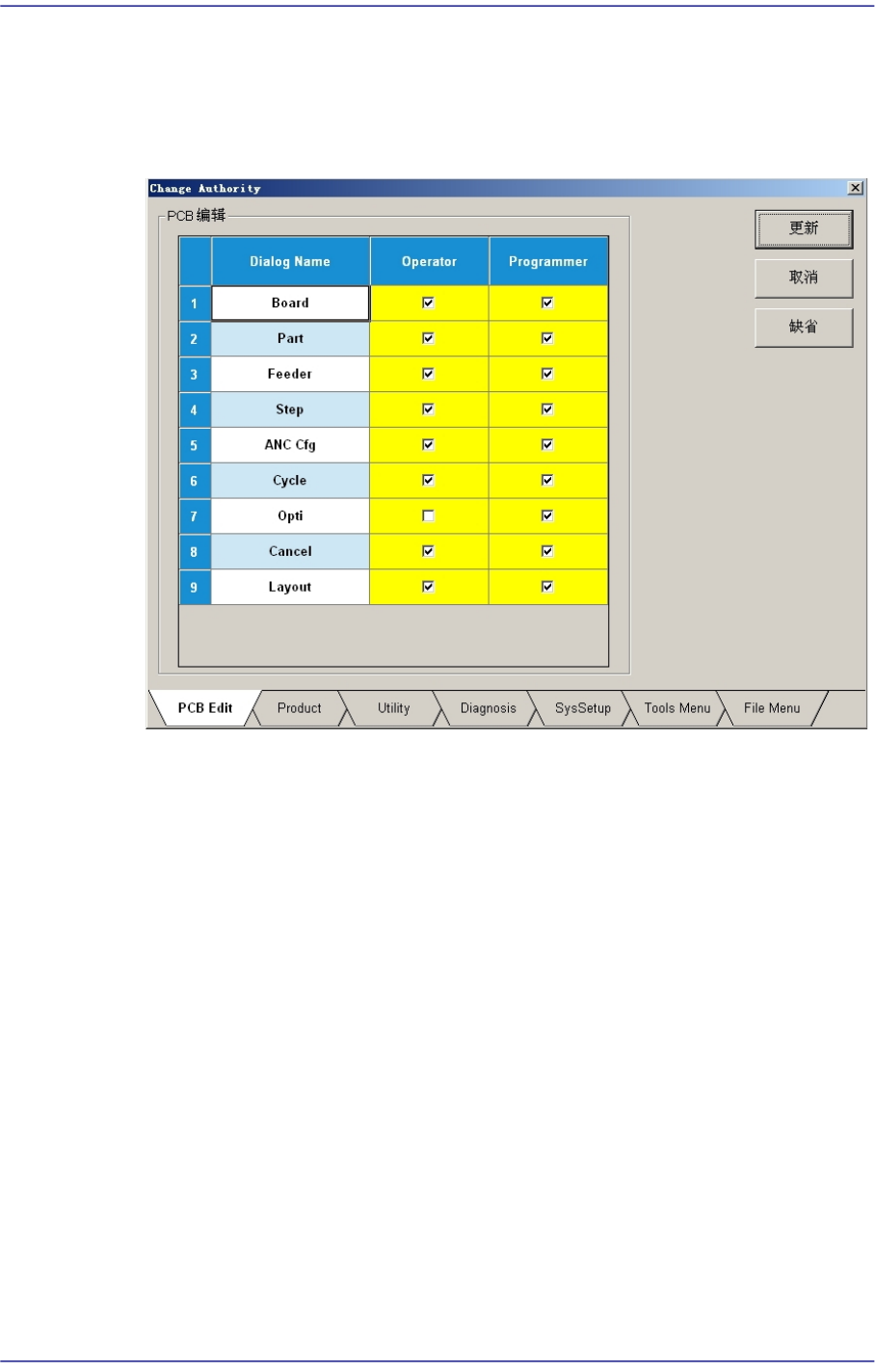

<Change Authority>键
该功能可以设置使用者的权限，基本上会沿用当前的权限设置功能，但Operator
需要执行Programmer功能时，可以允许Operator使用属于Programmer权限的一
部分功能。
<Update>键
保存了设置内容后关闭对话窗口。
<Cancel>键
不保存设置内容并且关闭对话窗口。
<Default>键
恢复设备的基本设置(推荐)内容。
<PCB Edit>选项卡
针对<PCB Edit>菜单的子菜单设置其权限。
<Product>选项卡
针对 <Product>菜单的子菜单设置其权限。
<Utiliy>选项卡
针对 <Utiliy>菜单的子菜单设置其权限。
<Diagnosis>选项卡
针对 <Diagnosis>菜单的子菜单设置其权限。
