14-31
系统设置
14.5.2.1. Signal Light的亮灯基准
用3种颜色灯的组合显示设备的运行状态。作业者只看信号灯就会知道设备的状
态。
有关信号灯设置方法的详细事项请参考Administrator’s Guide的 “13.4.2. 信号” 项
目。信号灯 (Signal Light)表示的内容如下。
红色灯亮
表示系统根据自我诊断的停止状态。红色灯亮的同时连续响报警声音 ，还显示
信息。
红色灯闪亮
表示‘EMG’ 开关按下的状态或表示系统根据自我诊断的紧急停止状态。红色灯
闪亮的同时连续响报警声音，还显示信息。
黄色灯亮
表示设备的运行等待状态。
黄色灯闪亮
表示Tray Feeder上的部品不足，或表示吸着错误状态。黄色灯闪亮的同时连续
连续响报警声音，还显示信息。
绿色灯亮
表示本设备处在自动运行当中。
绿色灯闪亮
表示设备运行的暂停状态，按下 ‘START’ 按钮可以重新开始自动运行。

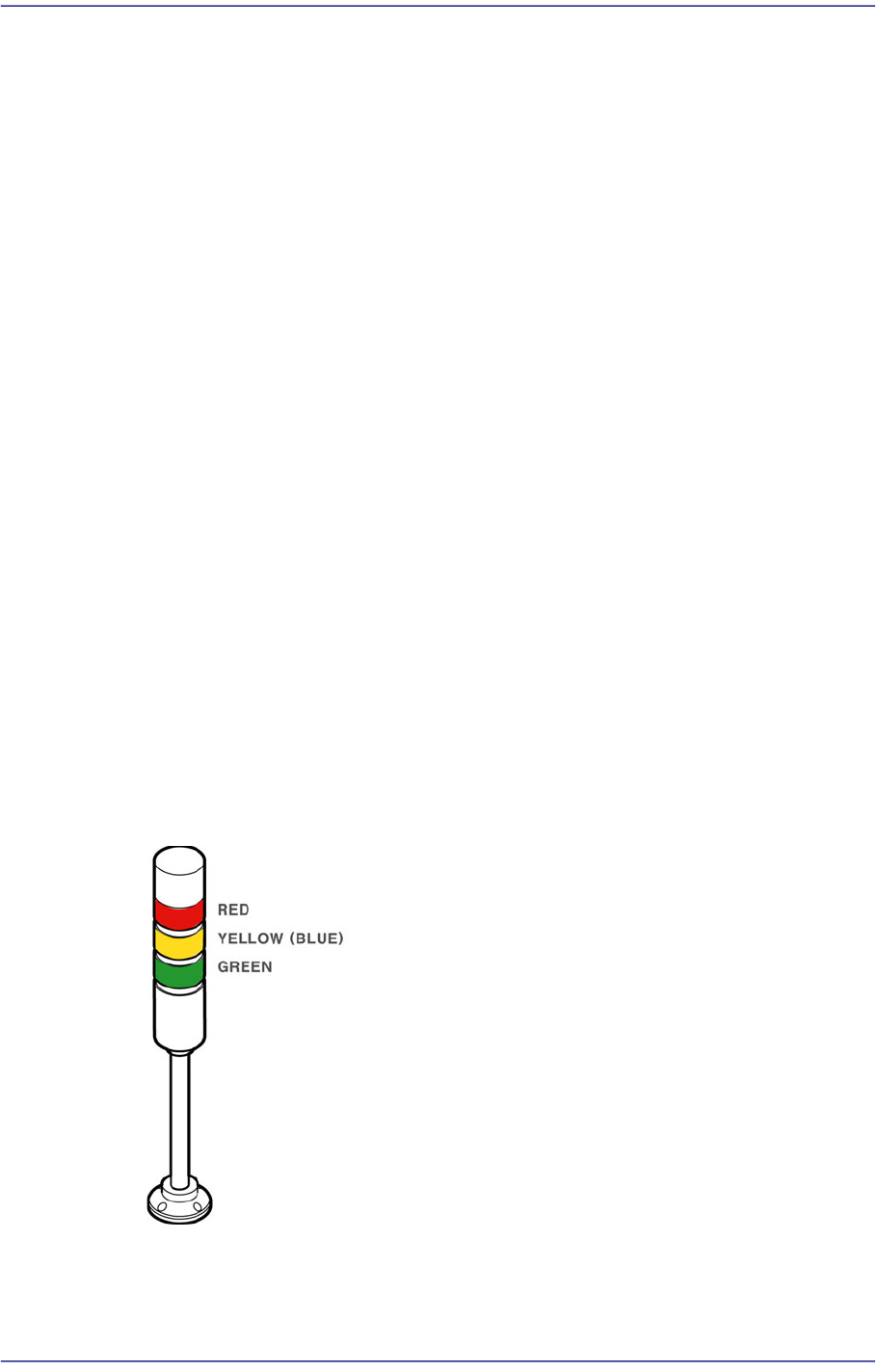

图
14.17 Signal Light
14-32
Fast Chip Shooter SM471 PLUS Administrator’s Guide
14.5.3. <Device> TAP对话框
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示如
下的画面。

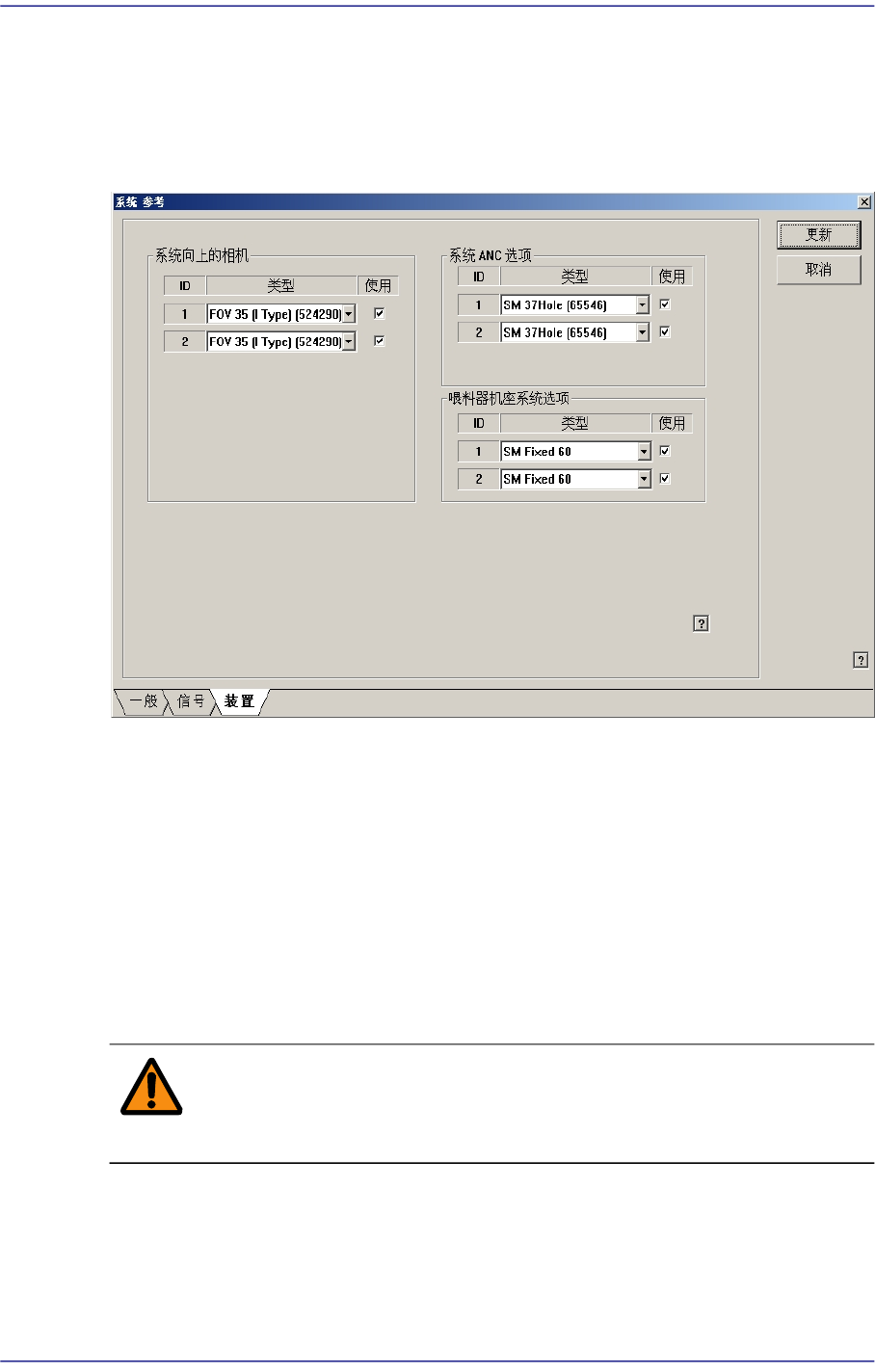

图
14.18 “System Preference”
对话框中
“
选项
”TAP
对话框
<系统向上的相机> 领域
设定设备中使用的固定相机的使用与否后选择 Type。使用相应的固定相机时，
确认选择框。 本设备中无法使用。 SM411设备中无法使用。
<系统 ANC 选项> 领域
设定设备中使用的ANC Type的使用与否后选择 Type。使用相应的ANC Type
时，确认选择框。
<喂料器机座系统选项> 领域
选择设置在设备的Feeder Base的Type。
警 告 非指定的操作人员改变设置状态会导致设备损伤及人员受伤。非
指定的操作人员绝不可以任意改变设置状态。
14-33
系统设置
14.5.4. <SECS> TAP对话框
为了与MES主机通信而进行设置。三星电子使用该功能。

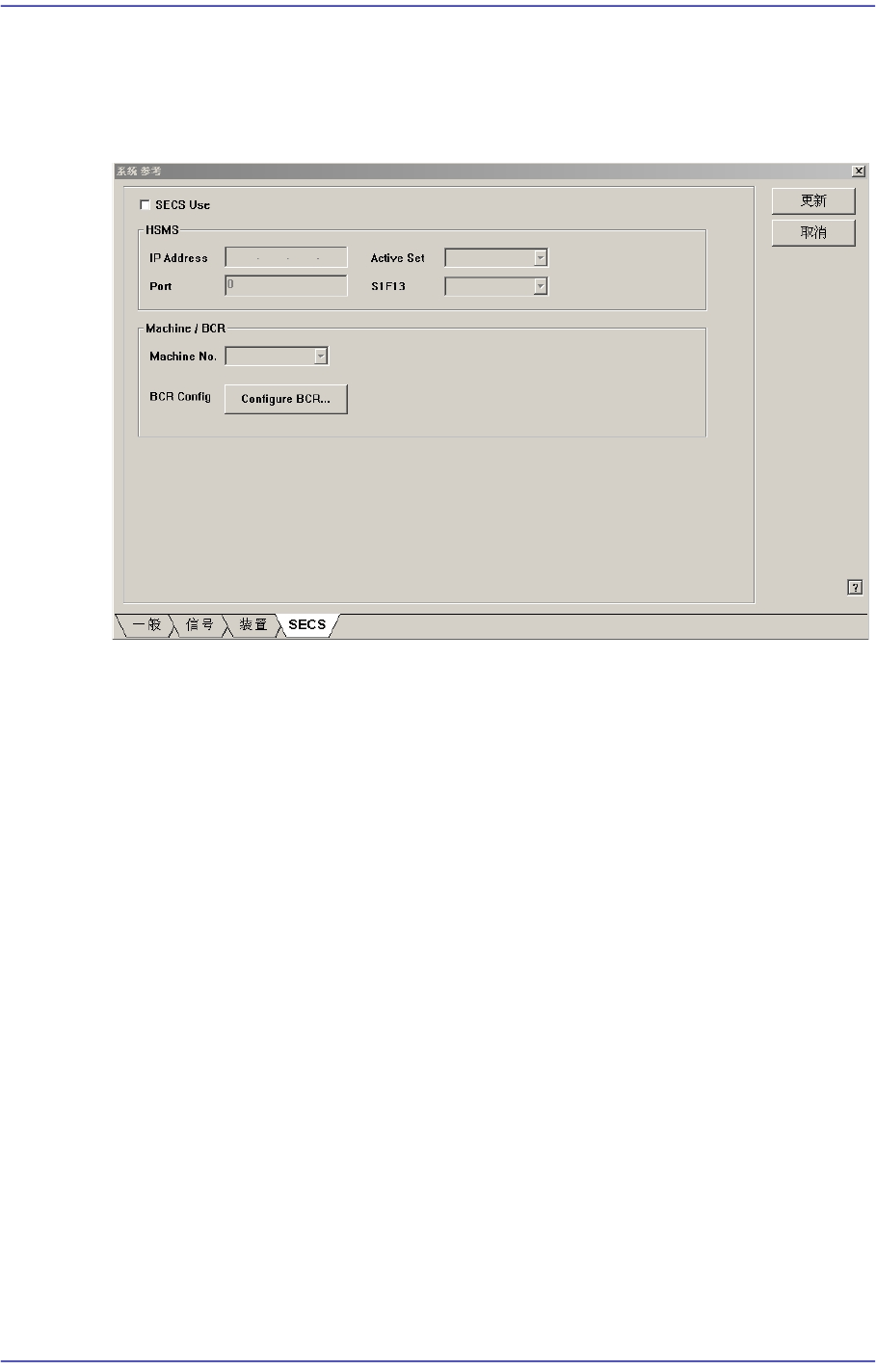

图
14.19 “Secs” TAP
对话框
<Secs Use>选择框
为了与MES主机(Host)通信而需要进行设置时，请圈选该复选框。
<HSMS>领域
<IP Address> 编辑框
输入指配给本设备的IP地址。
<Active Set> 组合框
在MES主机与设备之间进行通信时，设定两个对象中率先传输连接命令的
对象。
Active: 设备试图向主机(Host)进行TCP/IP协议连接。
Passive: 主机试图向设备进行TCP/IP协议连接。
<Port> 编辑框
输入指配给MES主机与设备之间的通信的端口(Port)。
<S1F13> 组合框
Equipment: 设备试图向主机(Host)进行HSMS协议连接。
Host: 主机试图向设备进行HSMS协议连接。
<Machine/ BCR>领域
<Machine No.> 组合框
