14-33
系统设置
14.5.4. <SECS> TAP对话框
为了与MES主机通信而进行设置。三星电子使用该功能。
图
14.19 “Secs” TAP
对话框
<Secs Use>选择框
为了与MES主机(Host)通信而需要进行设置时，请圈选该复选框。
<HSMS>领域
<IP Address> 编辑框
输入指配给本设备的IP地址。
<Active Set> 组合框
在MES主机与设备之间进行通信时，设定两个对象中率先传输连接命令的
对象。
Active: 设备试图向主机(Host)进行TCP/IP协议连接。
Passive: 主机试图向设备进行TCP/IP协议连接。
<Port> 编辑框
输入指配给MES主机与设备之间的通信的端口(Port)。
<S1F13> 组合框
Equipment: 设备试图向主机(Host)进行HSMS协议连接。
Host: 主机试图向设备进行HSMS协议连接。
<Machine/ BCR>领域
<Machine No.> 组合框
14-34
Fast Chip Shooter SM471 PLUS Administrator’s Guide
针对MES主机(Host)识别本设备时的ID进行设定。

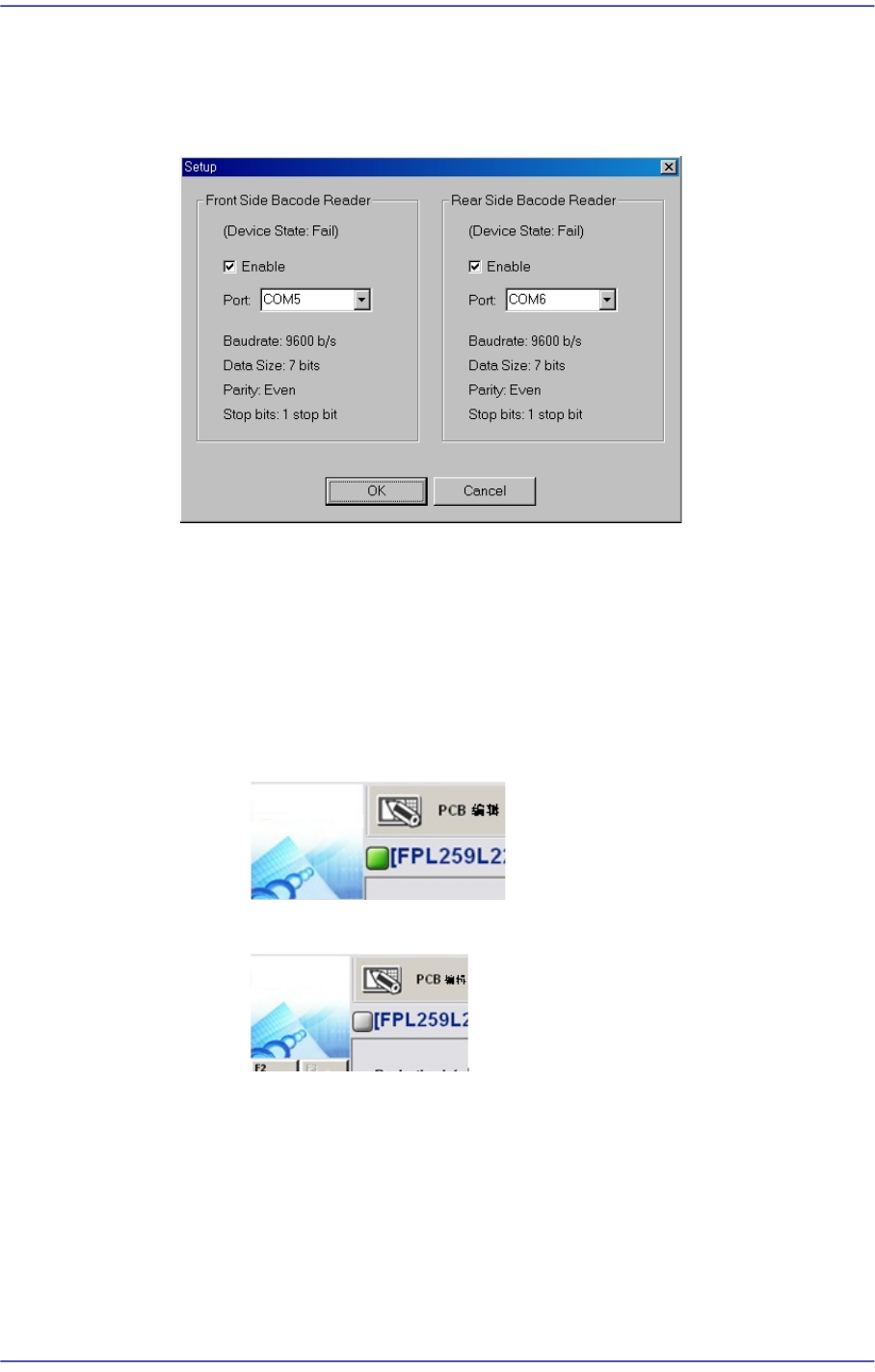

<Configure BCR...>按钮
单击该键时，将出现下列条形码扫描器设置用对话窗口。
<Enable>选择框
需要使用条形码读取机时，请圈选该复选框。
<Port>组合框
针对设备与条形码扫描器之间的通信进行端口设置。
检查MES主机与设备之间的连接状态
已连接时
没有连接时
14.5.5. <Nozzle> TAP对话框
针对检查吸嘴尖头污染与否时使用的飞行相机的参数进行设置。
14-35
系统设置

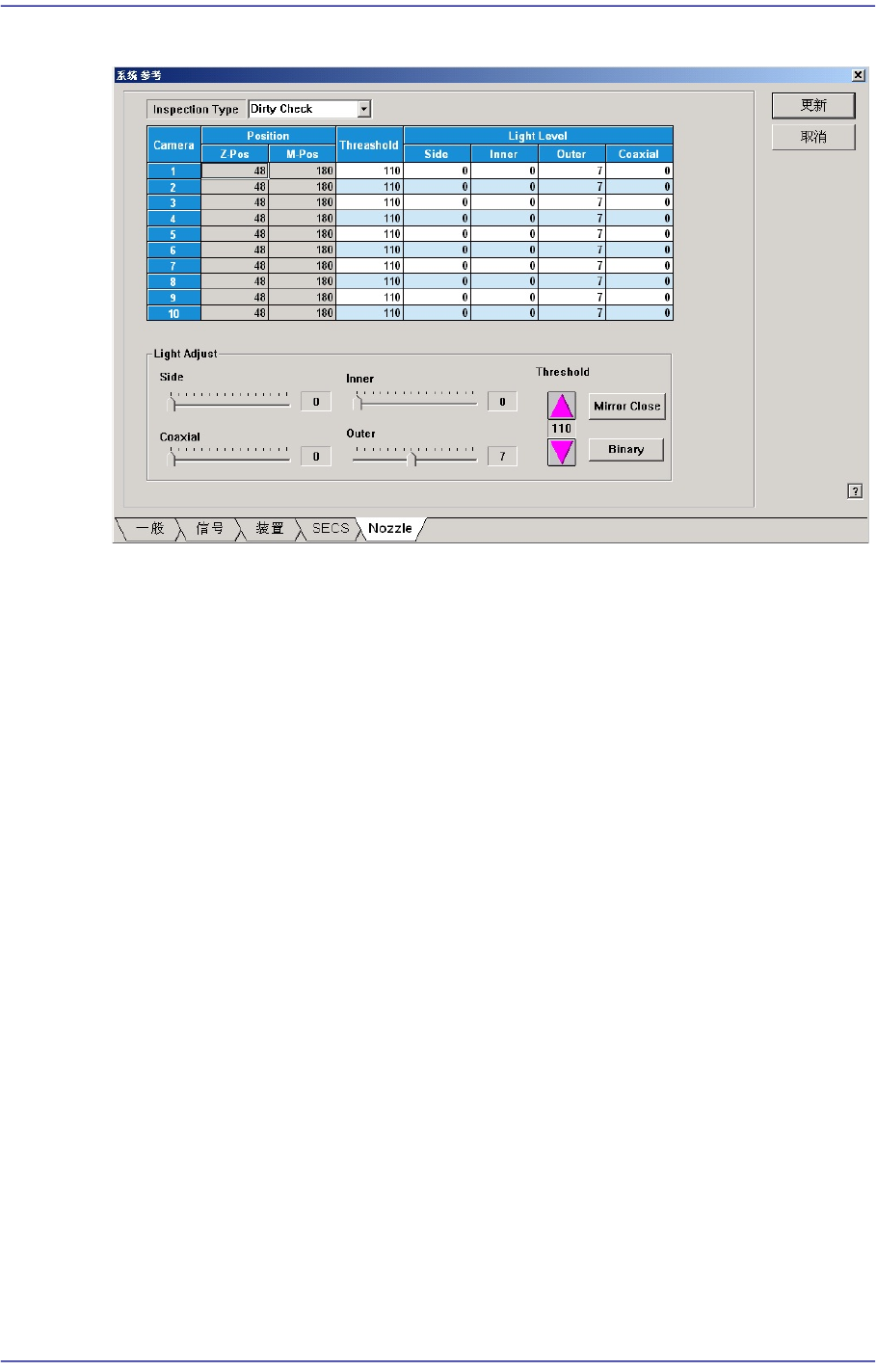

图
14.20 “Nozzle” TAP
对话框
<Inspection Type> 组合框
Dirty Check
检查吸嘴尖头污染与否时选择。
Tip Check
本设备中无法使用。
Holder Check
本设备中无法使用。
<Position> 领域
Z-Pos
显示PCB的上表面到吸嘴尖头末端为止的Z轴高度。
M-Pos
显示飞行相机用Mirror旋转的角度。
<Threshold> 列
针对识别吸嘴尖头污染程度的视觉的Threshold进行设置。
<Light Level / Light Adjust> 滑条
设置飞行相机的照明。
<Mirror Open / Mirror Close> 按钮
可以打开或关闭安装在头部模块的Mirror。关闭Mirror时，可以通过视觉检查吸
嘴尖头。
