15-8 Fast Chip Shooter SM471 PLUS Admini st rator’s Guide 15.4. 真空 （ Vacuum ） [F5] 检查头的压缩气的状态。 图 15.7 “Vacuum Diagnosis” 对话框 <Head V a cuum leve> 领域 显示各头压缩气的气压值数， 同时 控制真空发生器。 <Gantry> 领域 选择要检查空压状态的 GANTR …
15-7
Diagnosis(
诊断
)
Fly Cam10: 背面Gantry的9~10号Head
Fid Cam(Option): 选择固定相机。
Fix Cam(Option): 选择头部的基准相机。
<亮度值> 领域
设定照明值数。
选择基准相机时，可设置的照明值范围如下。
<Outer>: Outer照明的照明值的范围是0~15。
<Inner>: Inner照明的照明值的范围是0~15。
选择飞行相机时，可设置的照明值范围如下。
<Side>: Side照明的照明值的范围是0~15。
<Outer>: Outer照明的照明值的范围是0~15。
<Coxial>: 选择了侧面相机可以设定的照明值范围如下。
选择固定相机时，可设置的照明值范围如下。
<Side>: Side照明的照明值的范围是0~15。
<Outer>: Outer照明的照明值的范围是0~15。
<Inner>: Inner照明的照明值的范围是0~15。
<关闭> 按钮
关闭对话框。
15-8
Fast Chip Shooter SM471 PLUS Administrator’s Guide
15.4. 真空（Vacuum） [F5]
检查头的压缩气的状态。

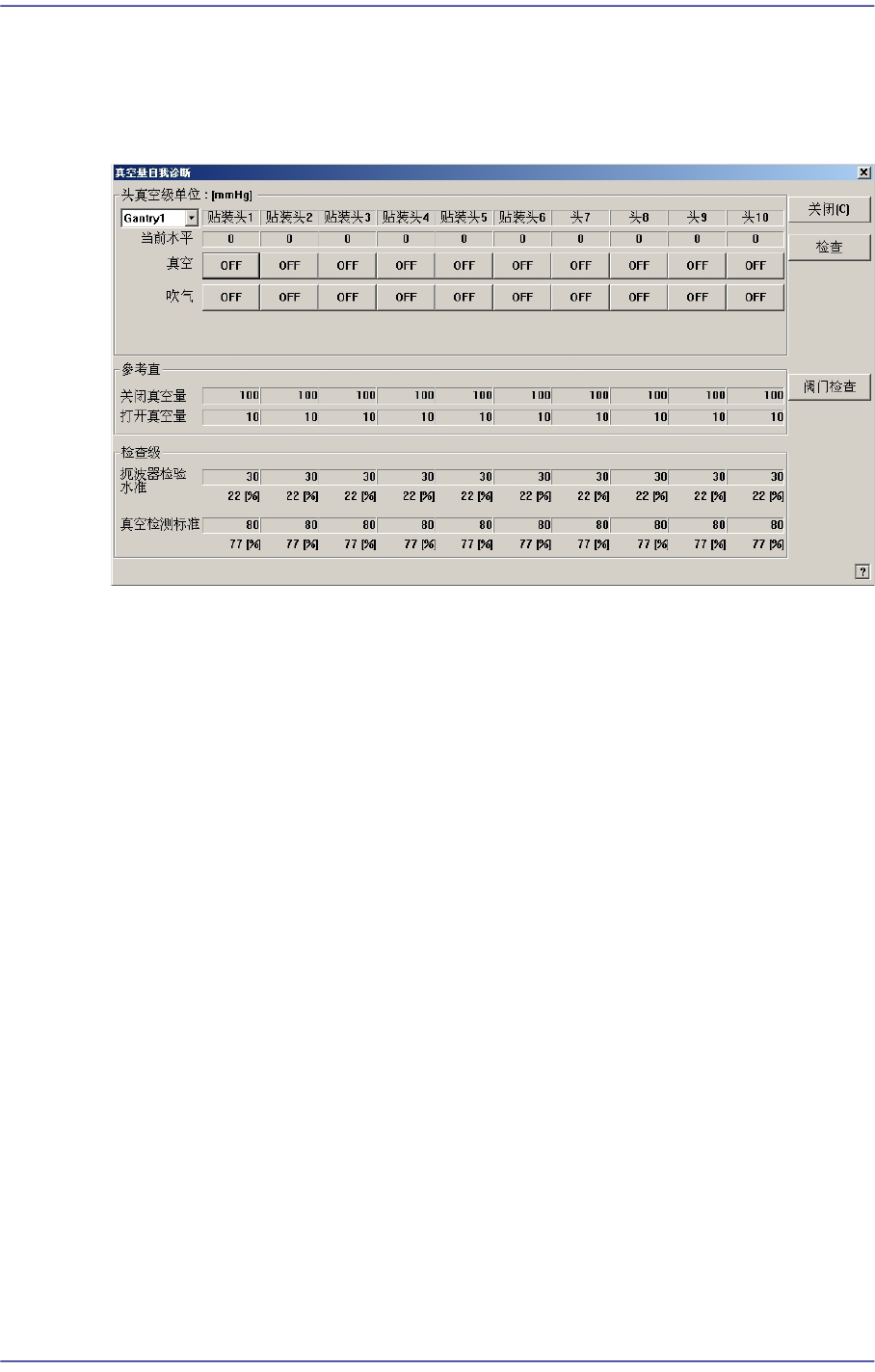

图
15.7 “Vacuum Diagnosis”
对话框
<Head Vacuum leve> 领域
显示各头压缩气的气压值数，同时控制真空发生器。
<Gantry> 领域
选择要检查空压状态的GANTRY。
<当前水平>
显示各Head的当前空压。
<真空 OFF> 按钮
显示“OFF”时按此按钮，Spindle内的空压变为真空状态的同时按钮显示
“ON”。
显示“ON”时按此按钮会解除Spindle内的真空状态的同时按钮显示“OFF”。
<吹气 OFF> 按钮
显示“OFF”时按此按钮，Spindle内投入0.1Mpa的稳定空压的同时按钮显示
“ON”。
显示“ON”时按此按钮会切断投入Spindle空压的同时按钮显示“OFF”。
<打印> 按钮
打印Vacuum Check结果图标。
<书写文件> 按钮
在’C:\SmartSM\Temp’文件夹中以文本文件的形式保存Vacuum Check结
15-9
Diagnosis(
诊断
)
果。
<叁考 标准> 领域
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
<关闭真空量>
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
<打开真空量>
在吸嘴支撑架上插入吸嘴的状态下开放吸嘴孔时，显示各Head的空压值。

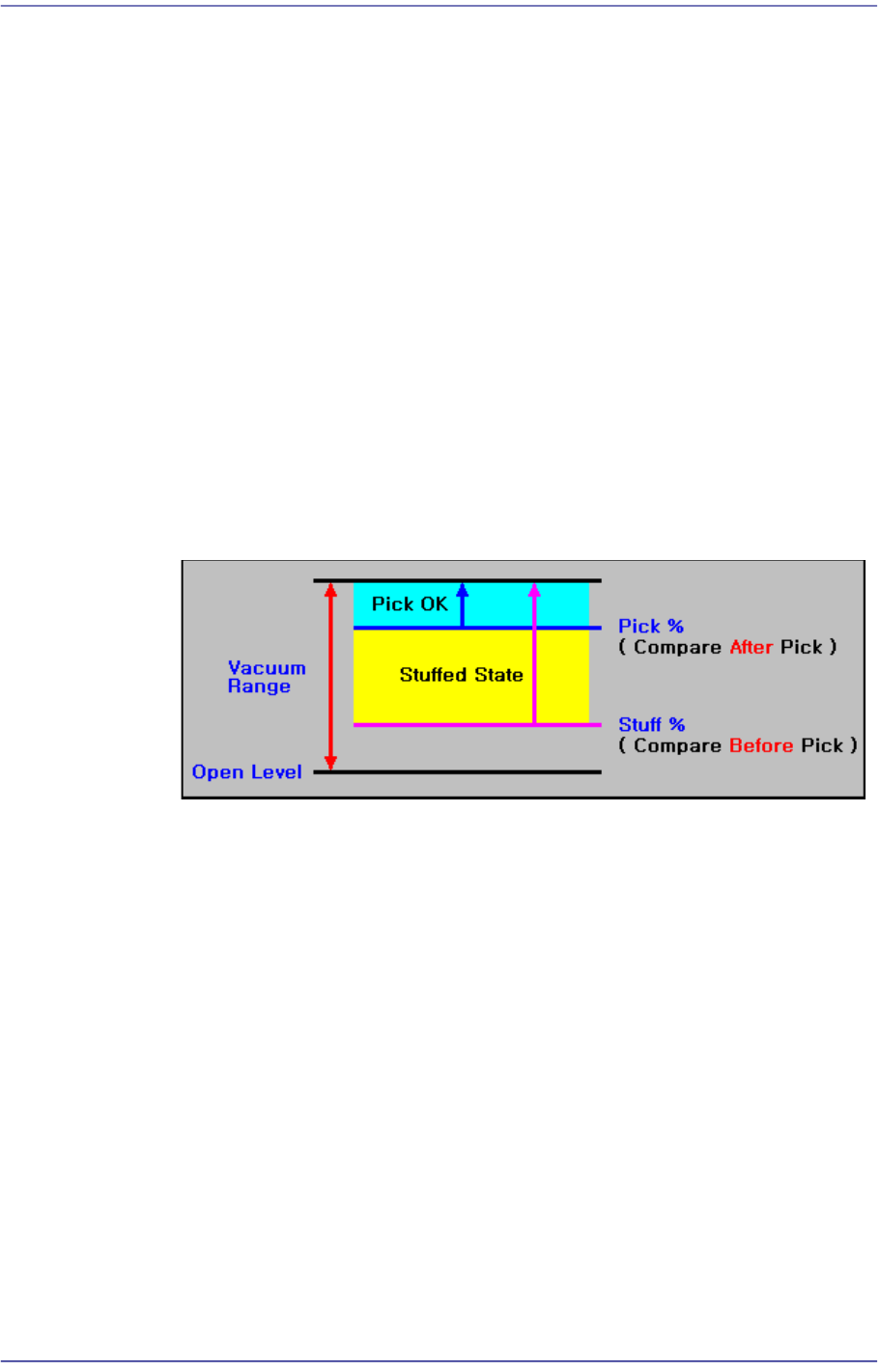

<检查真空量> 领域
表示判定部品的吸着成功与否的真空气压的值数。
<扼波器检验水准>
表示吸着部品之前判定吸嘴上有异物的真空气压的值数。
<真空检测标准>
表示吸着部品之后判定吸着部品成功的真空气压的值数。
