Bloquer la pièce à travailler. Une pièce à travailler serrée
par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.
Description et performances du
produit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions. Le
non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.
Utilisation conforme
L’outil électroportatif est conçu pour le tronçonnage, le meu-
lage et le brossage de métaux et de pierres sans utilisation
d’eau.
Pour le tronçonnage avec des abrasifs agglomérés, utilisez un
capot de protection spécifique pour le tronçonnage.
Pour le tronçonnage de la pierre, veillez à assurer une aspira-
tion suffisante de poussières.
Equipé d’outils de ponçage autorisés, l’outil électroportatif
peut être utilisé pour les travaux de ponçage.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
1 Dispositif de blocage de broche
2 Interrupteur Marche/Arrêt
3 Déverrouillage de mise en fonctionnement de
l’interrupteur Marche/Arrêt
4 Clé combinée pour broche d'entraînement M 10
5 Poignée supplémentaire (surface de préhension
isolante)
6 Broche d’entraînement
7 Capot de protection pour le meulage
8 Vis de serrage pour capot de protection
9 Bride porte-outil
10 Meule*
11 Ecrou de serrage
12 Meule assiette carbure*
13 Capot de protection pour le tronçonnage*
14 Disque à tronçonner*
15 Protège-mains*
16 Plateau de ponçage en caoutchouc*
17 Feuille abrasive*
18 Ecrou cylindrique*
19 Brosse boisseau*
20 Carter d’aspiration pour le tronçonnage avec glissière
de guidage *
21 Disque à tronçonner diamanté*
22 Poignée (surface de préhension isolante)
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
Caractéristiques techniques
Seulement pour les pays de l’Union Européenne :
Niveau sonore et vibrations
Valeurs d’émissions sonores déterminées selon la norme
EN 60745-2-3.
Les mesures réelles (A) des niveaux sonores de l’appareil
sont : niveau de pression acoustique 89 dB(A) ; niveau d’in-
tensité acoustique 100 dB(A). Incertitude K=3 dB.
Porter une protection acoustique !
Valeurs totales des vibrations a
h
(somme vectorielle des trois
axes directionnels) et incertitude K relevées conformément à
la norme EN 60745-2-3 :
Ponçage de surfaces (dégrossissage) : a
h
= 4,5 m/s
2
,
K=1,5m/s
2
,
Ponçage avec feuille abrasive : a
h
= 4,5 m/s
2
, K=1,5 m/s
2
.
Meuleuse angulaire GWS 8-100 Z GWS 8-115 Z
N° d’article
3 601 H31 5.. 3 601 H31 5..
Puissance nominale absorbée
W800800
Puissance utile débitée
W500500
Vitesse de rotation nominale
tr/min 11000 11000
Diamètre max. de la meule
mm 100 115
Filetage de broche
M 10 M 14
Longueur max. filetage de broche de meulage
mm 17 17
Poids suivant EPTA-Procedure 01:2014
– avec poignée supplémentaire anti-vibrations
– avec poignée supplémentaire standard
kg
kg
2,0
1,9
2,0
1,9
Classe de protection
/II /II
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des
versions spécifiques à certains pays.
OBJ_BUCH-1556-005.book Page 18 Wednesday, July 20, 2016 11:23 AM
Français | 19
Bosch Power Tools 1 609 92A 1WG | (20.7.16)
Le niveau d’oscillation indiqué dans ces instructions d’utilisa-
tion a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il
est également approprié pour une estimation préliminaire de
la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est néanmoins
utilisé pour d’autres applications, avec différents accessoires
ou d’autres outils de travail ou s’il est mal entretenu, le niveau
d’oscillation peut être différent. Ceci peut augmenter consi-
dérablement la charge vibratoire pendant toute la durée de
travail.
Pour une estimation précise de la charge vibratoire, il est re-
commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérable-
ment la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets des vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de tra-
vail, maintenir les mains chaudes, organisation des opéra-
tions de travail.
Montage
Montage des capots de protection
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Note : Si la meule se cassait pendant l’utilisation ou si les dis-
positifs de fixation sur le capot de protection/l’outil électro-
portatif étaient endommagés, l’outil électroportatif doit être
immédiatement envoyé auprès d’un service après-vente,
pour les adresses voir chapitre « Service Après-Vente et
Assistance ».
Capot de protection pour le meulage
Montez le capot de protection 7 sur
la broche d’entraînement. Adaptez
la position du capot de protection 7
aux exigences des travaux à effec-
tuer. Verrouillez le capot de protec-
tion 7 en serrant la vis de blocage 8
au moyen de la clé combinée 4.
Réglez le capot de protection 7 de sorte à empêcher
une projection d’étincelles en direction de l’utilisateur.
Note : Le dispositif de codage se trouvant sur le capot de pro-
tection 7 assure que seul le capot de protection approprié à
l’appareil puisse être monté.
Capot de protection pour le tronçonnage
Utilisez toujours le capot de protection spécifique au
tronçonnage 13 pour les travaux de tronçonnage avec
des abrasifs agglomérés.
Pour le tronçonnage de la pierre, veillez à assurer une
aspiration suffisante de poussières.
Le capot de protection pour le tronçonnage 13 se monte de la
même manière que le capot de protection pour le meulage 7.
Carter d’aspiration pour le tronçonnage avec des glis-
sières de guidage
Le carter d’aspiration pour le tronçonnage avec glissière de
guidage 20 se monte de la même manière que le capot de pro-
tection pour le meulage 7.
Poignée supplémentaire
N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 5.
En fonction du mode de travail, vissez la poignée supplémen-
taire 5 du côté droit ou gauche du carter d’engrenage.
Protège-main
Lors de travaux avec le plateau de ponçage en caout-
chouc 16 ou la brosse boisseau/la brosse circulaire/le
plateau à lamelles, montez toujours le protège-main
15.
Montez le protège-main 15 avec la poignée supplémentaire 5.
Montage des outils de meulage
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Ne touchez pas les disques à meuler et à tronçonner
avant qu’ils ne se soient complètement refroidis. Le
disques peuvent chauffer énormément durant le travail.
Nettoyez la broche d’entraînement 6 ainsi que toutes les
pièces à monter.
Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche 1 afin de bloquer la
broche d’entraînement.
N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt. Sinon,
vous pourriez endommager l’outil électroportatif.
Disque à meuler/à tronçonner
Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).
L’ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque à meuler/à tronçonner, vissez l’écrou de
serrage 11 et serrez-le avec la clé combinée 4.
OBJ_BUCH-1556-005.book Page 19 Wednesday, July 20, 2016 11:23 AM
20 | Français
1 609 92A 1WG | (20.7.16) Bosch Power Tools
Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.
Plateau à lamelles
Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 15.
Plateau de ponçage en caoutchouc
Lors de travaux avec le plateau de ponçage en caout-
chouc 16, montez toujours le protège-main 15.
L’ordre du montage est indiqué sur la page des graphiques.
Montez l’écrou cylindrique 18 et serrez-la à l’aide de la clé
combinée 4.
Brosse boisseau/brosse circulaire
Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 15.
L’ordre du montage est indiqué sur la page des graphiques.
Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clé à
fourche.
Outils de meulage autorisés
Tous les outils de meulage figurant dans ces instructions d’uti-
lisation peuvent être utilisés.
La vitesse de rotation admissible [tr/min] ou la vitesse circon-
férentielle [m/s] des outils de meulage utilisés doit corres-
pondre au moins aux indications figurant sur le tableau ci-des-
sous.
En conséquence, respectez la vitesse de rotation ou la vi-
tesse circonférentielle admissible figurant sur l’étiquette de
l’outil de meulage.

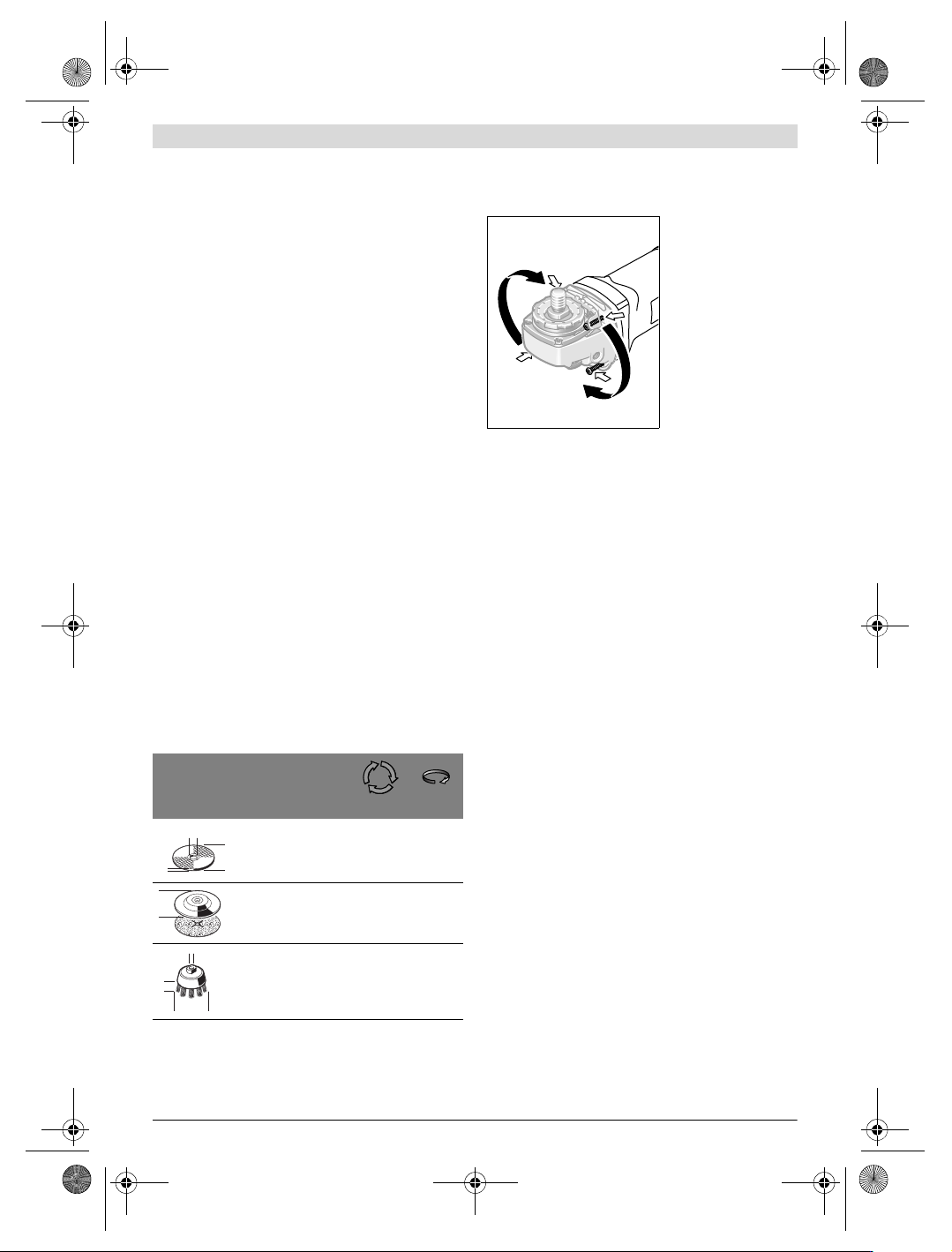

Faire pivoter le carter d’engrenage
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Il est possible de faire pi-
voter le carter d’engre-
nage par paliers de 90°.
Ceci permet de mettre
l’interrupteur Marche/
Arrêt dans une position
de maniement favorable
à des utilisations spéci-
fiques, p. ex. pour des
travaux de tronçonnage
effectués au moyen du
carter d’aspiration avec
glissière de guidage 20
ou pour les gauchers.
Desserrez les 4 vis et retirez-les. Faites pivoter le carter d’en-
grenage avec précaution et sans le désolidariser du carter
machine pour le mettre dans sa nouvelle position. Resserrez
à fond les 4 vis.
Aspiration de poussières/de copeaux
Les poussières de matériaux tels que peintures contenant
du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les pous-
sières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l’utilisateur ou de per-
sonnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout
en association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l’amiante
ne doivent être travaillés que par des personnes qualifiées.
– Si possible, utilisez un dispositif d’aspiration des pous-
sières approprié au matériau.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire
avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à trai-
ter en vigueur dans votre pays.
Evitez toute accumulation de poussières à l’emplace-
ment de travail. Les poussières peuvent facilement s’en-
flammer.
Mise en marche
Mise en service
Tenez compte de la tension du réseau ! La tension de la
source de courant doit correspondre aux indications se
trouvant sur la plaque signalétique de l’outil électro-
portatif. Les outils électroportatifs marqués 230 V
peuvent également fonctionner sur 220 V.
max.
[mm]
[mm]
D b d [tr/min] [m/s]
100
115
6
6
16
22
11000
11000
80
80
100
115
–
–
–
–
11000
11000
80
80
70
70
30
30
M10
M14
11000
11000
45
45
b
d
D
D
D
b
d
OBJ_BUCH-1556-005.book Page 20 Wednesday, July 20, 2016 11:23 AM
