Português | 27 Bosch Power Tools 1 609 92A 1 WG | (20.7 .16) 17 Folha de lixar * 18 Porca red onda * 19 Escova tipo tacho * 20 Capa de aspiraç ão para cortar com carril de guia * 21 Disco de cort e diaman tado * 22 Punho…

26 | Português

1 609 92A 1WG | (20.7.16) Bosch Power Tools

 Evitar a área que se encontra na frente ou atrás do dis-

co de corte em rotação. Se o disco de corte for conduzido

na peça a ser trabalhada, para frente, afastando-se do cor-

po, é possível que no caso de um contragolpe a ferramenta

elétrica, junto com o disco em rotação, seja atirada direta-

mente na direção da pessoa a operar o aparelho.

 Se o disco de corte emperrar ou se o trabalho for inter-

rompido, deverá desligar a ferramenta elétrica e man-

tê-la parada, até o disco parar completamente. Jamais

tentar puxar o disco de corte para fora do corte en-

quanto ainda estiver em rotação, caso contrário pode-

rá ser provocado um contragolpe. Verificar e eliminar a

causa do emperramento.

 Não ligar novamente a ferramenta elétrica, enquanto

ainda estiver na peça a ser trabalhada. Permita que o

disco de corte alcance o seu completo número de rota-

ção, antes de continuar cuidadosamente a cortar. Caso

contrário é possível que o disco emperre, pule para fora da

peça a ser trabalhada ou cause um contragolpe.

 Apoiar placas ou peças grandes, para reduzir um risco

de contragolpe devido a um disco de corte emperrado.

Peças grandes podem curvar-se devido ao próprio peso. A

peça a ser trabalhada deve ser apoiada de ambos os lados,

tanto nas proximidades do corte como também nos can-

tos.

 Tenha o cuidado ao efetuar “Cortes de bolso” em pare-

des existentes ou em outras superfícies, onde não é

possível reconhecer o que há por detrás. O disco de cor-

te pode causar um contragolpe se cortar acidentalmente

tubulações de gás ou de água, cabos elétricos ou outros

objetos.

Advertências especiais de segurança específicas para li-

xar com lixa de papel

 Não utilizar lixas de papel demasiado grandes, mas

sempre seguir as indicações do fabricante sobre o ta-

manho correto das lixas de papel. Lixas de papel, que so-

bressaem dos cantos do prato abrasivo, podem causar le-

sões, assim como bloquear e rasgar as lixas de papel ou

levar a um contragolpe.

Advertências especiais de segurança específicas para tra-

balhar com escovas de arame

 Esteja ciente de que a escova de arame também perde

pedaços de arame durante a utilização normal. Não so-

brecarregue os arames exercendo uma força de pres-

são demasiada. Pedaços de arame a voar, podem pene-

trar facilmente em roupas finas e/ou na pele.

 Se for recomendável uma capa de proteção, deverá evi-

tar que a escova de arame entre em contacto com a ca-

pa de proteção. O diâmetro das escovas em forma de pra-

to ou de tacho pode aumentar devido à força de pressão e

às forças centrífugas.

Advertências de segurança adicionais

Usar óculos de proteção.

 Utilizar detetores apropriados, para encontrar cabos

escondidos, ou consulte a companhia elétrica local. O

contacto com cabos elétricos pode provocar fogo e cho-

ques elétricos. Danos em tubos de gás podem levar à ex-

plosão. A penetração num cano de água causa danos mate-

riais ou pode provocar um choque elétrico.

 Destravar o interruptor de ligar-desligar e colocá-lo na

posição desligada, se a alimentação de rede for inter-

rompida, p. ex. devido a uma falha de corrente ou se a

ficha de rede tiver sido puxada da tomada. Assim é evi-

tado um rearranque descontrolado do aparelho.

 Não tocar em rebolos e discos de corte antes de esfria-

rem. Os discos se tornam bem quentes durante o trabalho.

 Fixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada

está mais firme do que segurada com a mão.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque elétrico,

incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e es-

covar materiais metálicos e de pedras, sem a utilização de

água.

Para cortar com rebolos ligados deve ser utilizada uma capa

de proteção para cortes.

Ao cortar pedras deve ser assegurada uma aspiração de pó

suficiente.

Junto com ferramentas abrasivas admissíveis, é possível usar

a ferramenta elétrica para alisamentos com lixas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da ferramenta elétrica na página de esquemas.

1 Tecla de bloqueio do veio

2 Interruptor de ligar-desligar

3 Bloqueio de ligação para o interruptor de ligar-desligar

4 Chave combinada para o veio de retificação M 10

5 Punho adicional (superfície isolada)

6 Veio de retificação

7 Capa de proteção para lixar

8 Parafuso de fixação para a capa de proteção

9 Flange de admissão

10 Disco abrasivo*

11 Porca de aperto

12 Disco de metal duro em forma de tacho*

13 Capa de proteção para cortar*

14 Disco de corte*

15 Proteção para as mãos*

16 Prato abrasivo de borracha*

OBJ_BUCH-1556-005.book Page 26 Wednesday, July 20, 2016 11:23 AM

Português | 27

Bosch Power Tools 1 609 92A 1WG | (20.7.16)

17 Folha de lixar*

18 Porca redonda*

19 Escova tipo tacho*

20 Capa de aspiração para cortar com carril de guia*

21 Disco de corte diamantado*

22 Punho (superfície isolada)

*Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

Dados técnicos

Apenas países da União Europeia:

Informação sobre ruídos/vibrações

Os valores de emissão de ruído determinados de acordo com

EN 60745-2-3.

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 89 dB(A); Nível de potência acústi-

ca 100 dB(A). Incerteza K=3 dB.

Usar proteção auricular!

Totais valores de vibrações a

(soma dos vetores de três dire-

ções) e incerteza K averiguada conforme EN 60745-2-3:

Lixamento de superfícies (desbastar): a

= 4,5 m/s

K=1,5m/s

Lixar com folha de lixa: a

= 4,5 m/s

, K=1,5 m/s

O nível de vibrações indicado nestas instruções foi medido de

acordo com um processo de medição normalizado pela nor-

ma EN 60745 e pode ser utilizado para a comparação de fer-

ramentas elétricas. Ele também é apropriado para uma avalia-

ção provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta elétrica. Se, contudo, a ferramenta elétri-

ca for utilizada para outras aplicações, com acessórios dife-

rentes, com outras ferramentas de trabalho ou com

manutenção insuficiente, é possível que o nível de vibrações

seja diferente. Isto pode aumentar sensivelmente a carga de

vibrações para o período completo de trabalho.

Para uma estimação exata da carga de vibrações, também de-

veriam ser considerados os períodos nos quais o aparelho es-

tá desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

do de trabalho.

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: manutenção de ferramentas elétri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Montagem

Montar os dispositivos de proteção

 Antes de todos trabalhos na ferramenta elétrica deverá

puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o funcionamento

ou se os dispositivos de fixação na capa de proteção/na ferra-

menta elétrica estiverem danificados, será necessário que a

ferramenta elétrica seja enviada imediatamente ao serviço

pós-venda, os endereços encontram-se na secção “Serviço

pós-venda e consultoria de aplicação”.

Capa de proteção para lixar

Colocar a cobertura de protecção 7

sobre a gola do veio. Adaptar a po-

sição da cobertura de protecção 7

aos requisitos do processo de tra-

balho. Travar a cobertura de pro-

tecção 7 apertando o parafuso de

fixação 8 com a chave combinada

Rebarbadora GWS 8-100 Z GWS 8-115 Z

N.° do produto

3 601 H31 5.. 3 601 H31 5..

Potência nominal consumida

W800800

Potência útil

W500500

Número de rotações nominal

min

-1

11000 11000

máx. diâmetro do disco abrasivo

mm 100 115

Rosca do veio de retificação

M 10 M 14

máx. comprimento da rosca do veio de retificação

mm 17 17

Peso conforme EPTA-Procedure 01:2014

– com punho adicional com amortecimento

de vibrações

– com punho adicional padronizado

2,0

1,9

2,0

1,9

Classe de proteção /II /II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos

dos países.

OBJ_BUCH-1556-005.book Page 27 Wednesday, July 20, 2016 11:23 AM

28 | Português

1 609 92A 1WG | (20.7.16) Bosch Power Tools

 Ajustar a capa de proteção 7 de modo a evitar que voem

faúlhas na direção do operador.

Nota: Os ressaltos de codificação na capa de proteção 7 ga-

rantem que só possa ser montada uma capa de proteção

apropriada para a ferramenta elétrica.

Capa de proteção para cortar

 Ao cortar com rebolos ligados deve ser sempre utiliza-

da uma capa de proteção para cortar 13.

 Ao cortar pedras deve ser sempre assegurada uma as-

piração de pó suficiente.

A capa de proteção para cortar 13 é montada como a capa de

proteção para lixar 7.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia 20 é mon-

tada como a capa de proteção para lixar 7.

Punho adicional

 Só utilizar a sua ferramenta elétrica com o punho adi-

cional 5.

Atarraxar o punho adicional 5 de acordo com o tipo de traba-

lho, do lado direito ou do lado esquerdo do cabeçote de en-

grenagens.

Proteção para as mãos

 Ao trabalhar com o prato abrasivo de borracha 16 ou

com a escova tipo tacho/escova plana/disco abrasivo

em forma de leque deverá sempre montar a protecção

para as mãos 15.

Fixar a proteção para as mãos 15 com o punho adicional 5.

Montar ferramentas abrasivas

 Antes de todos trabalhos na ferramenta elétrica deverá

puxar a ficha de rede da tomada.

 Não tocar em rebolos e discos de corte antes de esfria-

rem. Os discos se tornam bem quentes durante o trabalho.

Limpar o veio de retificação 6 e todas as peças a serem mon-

tadas.

Premir a tecla de bloqueio do veio 1 para prender e soltar as

ferramentas abrasivas e para imobilizar o veio de retificação.

 Só acionar a tecla de bloqueio do veio com o veio de re-

tificação parado. Caso contrário é possível que a ferra-

menta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâme-

tro do furo deve ser do tamanho certo para o flange de admis-

são. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se

de que a seta do sentido de rotação sobre o disco de corte dia-

mantado coincida com o sentido de rotação da ferramenta

elétrica (veja seta do sentido de rotação sobre o cabeçote de

engrenagens).

A sequência de montagem está apresentada na página de es-

quemas.

Para fixar o disco de retificação/corte atarraxar a porca de

aperto 11 e apertar a mesma com a chave combinada 4.

 Após montar a ferramenta abrasiva deverá controlar,

antes de ligar a ferramenta elétrica, se a ferramenta

abrasiva está montada corretamente e se pode ser mo-

vimentada livremente. Assegure-se de que a ferramen-

ta abrasiva não entre em contacto com outras peças.

Disco abrasivo em forma de leque

 Para trabalhar com o disco abrasivo em forma de le-

ques deverá sempre usar a proteção para as mãos 15.

Prato abrasivo de borracha

 Para trabalhar com o prato abrasivo de borracha 16 de-

verá sempre montar a proteção para as mãos 15.

A sequência de montagem está apresentada na página de es-

quemas.

Atarraxar a porca redonda 18 e apertá-la com a chave combi-

nada 4.

Escova tipo tacho/escova plana

 Para trabalhar com o disco abrasivo em forma de tacho

ou com a escova plana deverá sempre usar a proteção

para as mãos 15.

A sequência de montagem está apresentada na página de es-

quemas.

Deverá ser possível atarraxar a escova tipo tacho/escova pla-

na no veio de retificação, até que fiquem firmemente encosta-

das no flange do veio de retificação no fim da rosca do veio de

retificação. Apertar a escova tipo tacho/escova plana com a

chave de forqueta.

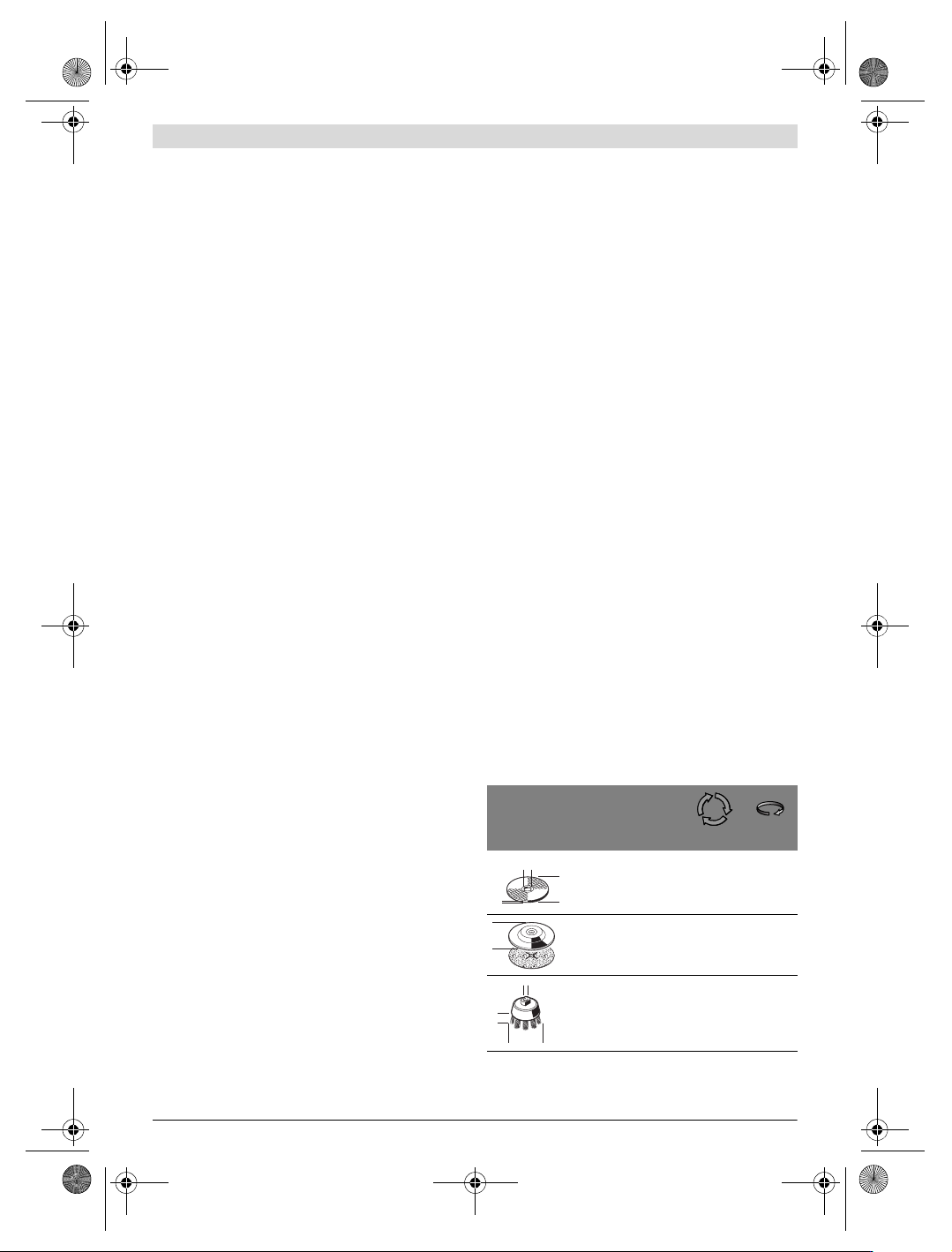

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencio-

nadas nesta instrução de serviço.

O número de rotação admissível [min

-1

] ou a velocidade cir-

cunferencial [m/s] das ferramentas abrasivas utilizadas deve

corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade cir-

cunferencial admissível como indicado na etiqueta da ferra-

menta abrasiva.

máx.

[mm]

D b d [min

-1

] [m/s]

100

115

11000

100

115

–

11000

M10

M14

11000

OBJ_BUCH-1556-005.book Page 28 Wednesday, July 20, 2016 11:23 AM
